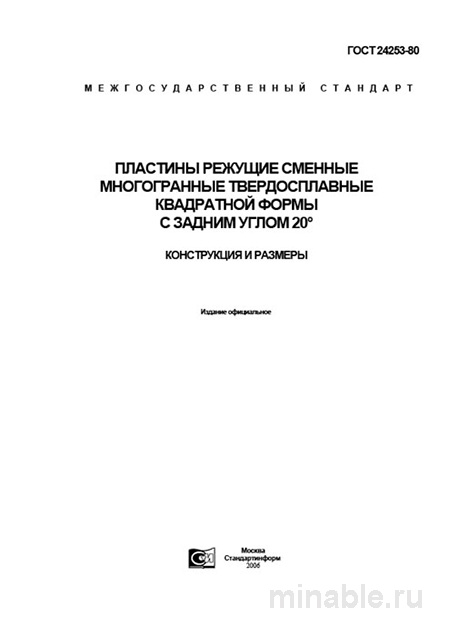

Обзор ГОСТ 24253-80: Квадратные сменные пластины
В условиях современного промышленного производства, где время простоя оборудования является критическим фактором, обеспечение надежности и предсказуемости работы режущего инструмента становится первостепенной задачей. Для достижения этой цели разработаны и внедрены стандарты, регламентирующие параметры сменных пластин, включая их геометрические размеры, форму и качество. ГОСТ 24253-80 представляет собой один из таких стандартов, который определяет требования к квадратным пластинам из твердого сплава с задним углом 20 градусов. В данном обзоре будет проведен анализ данного стандарта с точки зрения профессионального подхода, ориентированного на техническую документацию и практические аспекты применения.
Назначение стандарта
ГОСТ 24253-80 устанавливает технические условия на квадратные пластины из твердого сплава с задним углом 20 градусов, предназначенные для высокоточной обработки металлических деталей, включая сталь и сплавы, обладающие высокой термостойкостью. Наличие заднего угла в 20 градусов способствует снижению силы резания, обеспечивая плавное и стабильное взаимодействие инструмента с материалом, что способствует получению гладкой поверхности обрабатываемой детали.
Основные технические характеристики
Стандарт регламентирует следующие параметры пластин:
-
Геометрические размеры: длина стороны варьируется в диапазоне от 6,3 до 25 миллиметров;
-
Толщина пластины;
-
Форма углов;
-
Требования к точности изготовления, которая может соответствовать классам "В" или "С" согласно установленным стандартам.
Материалы изготовления
В соответствии с ГОСТ 24253-80, пластины изготавливаются из твердых сплавов, соответствующих требованиям ГОСТ 3882 или ГОСТ 25393. Для обработки стали рекомендуется использование сплавов ВК8 или ВК6, тогда как для чугуна и цветных металлов применяются сплавы Т5К10 или Т15К6.
Конструкция пластин
Пластины могут быть изготовлены как без центрального отверстия, так и с отверстием для крепления в державке. Наличие отверстия позволяет осуществлять крепление различными способами, обеспечивая надежное закрепление инструмента. Кроме того, пластины оснащены специальными канавками для отвода стружки, что способствует снижению вибрации и повышению эффективности резания. Канавки должны быть выполнены с высокой точностью и симметрией для предотвращения нежелательных колебаний инструмента во время работы.
Контроль качества
При поступлении партии пластин необходимо провести следующие процедуры контроля качества:
-
Визуальный осмотр на предмет наличия дефектов, таких как сколы, трещины или заусенцы;
-
Измерение геометрических параметров, включая толщину и длину пластины, с допустимым отклонением в рамках установленных стандартов;
-
Определение твердости пластины с использованием специализированных приборов.
Наиболее распространенными дефектами являются отклонения от заданных размеров и некачественная заточка.
Сравнение со стандартами
Существует альтернативный стандарт (ГОСТ 19048-80), который регламентирует пластины без заднего угла и предназначен для выполнения операций грубой обработки, требующих снятия значительного объема материала. Такие пластины обладают повышенной устойчивостью к механическим воздействиям, но не обеспечивают такого качества поверхности, как пластины с углом 20 градусов.
Рекомендации для специалистов
Для технологов:
-
Избегайте использования пластин с углом 20 градусов для операций грубой обработки.
-
Убедитесь в соответствии сплава обрабатываемому материалу.
Для закупщиков:
-
В заказе указывайте не только номер стандарта, размер, марку сплава, но и класс точности и тип канавок.
-
Требуйте предоставления паспорта качества от поставщика.
Для контролеров:
-
Проводите проверку каждой партии пластин, сравнивая их с эталонными образцами.
-
Документируйте случаи выявления брака.
ГОСТ 24253-80 является важным нормативным документом, обеспечивающим высокое качество обработки металлических деталей. Для эффективного использования стандарта необходимо четко понимать его требования и применять их в соответствии с технологическими процессами.
