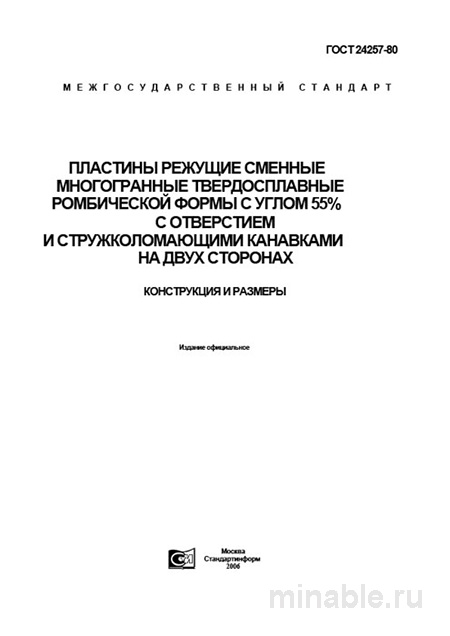

ГОСТ 24257-80: Разбор и описание режущих пластин многогранных твердосплавных

Обзор стандарта ГОСТ 24257-80: Практический взгляд из цехового производства

В процессе механической обработки деталей на металлорежущих станках, особенно при использовании токарных операций, выбор и эксплуатация сменных многогранных пластин (СМП) играют ключевую роль в обеспечении качества и эффективности производственного процесса. Стандарт ГОСТ 24257-80 регулирует параметры изготовления этих режущих инструментов, предоставляя технические требования и допуски для их производства. Несмотря на то что данный стандарт был разработан достаточно давно, он продолжает оставаться актуальным и востребованным в современной металлообрабатывающей промышленности.

Назначение и функциональные особенности пластин

ГОСТ 24257-80 описывает твёрдые сменные многогранные пластины ромбовидной формы с углом при вершине 55 градусов. Эти пластины оснащены центральным отверстием для крепления и специальными канавками для эффективного отвода стружки. Такие пластины предназначены для обработки различных типов материалов, включая чугун, цветные металлы и стали, и используются для создания ровных поверхностей, углов и сложных контуров деталей.

Технические характеристики пластин

В стандарте ГОСТ 24257-80 детально прописаны основные геометрические параметры пластин, такие как длина, толщина, диаметр центрального отверстия и углы. Допуски на эти параметры являются стандартными, что обеспечивает совместимость пластин с различными типами металлорежущих станков.

Материалы изготовления

Стандарт не регламентирует конкретные марки сплавов для изготовления пластин, однако на практике чаще всего применяются твёрдые сплавы ВК8 для обработки чугуна и цветных металлов, а также сплавы Т5К10 и Т15К6 для обработки стали. Современные пластинчатые инструменты часто имеют дополнительные покрытия, повышающие их износостойкость и долговечность.

Конструкция канавок для отвода стружки

Канавки для стружки играют важную роль в обеспечении бесперебойной работы режущего инструмента. Они способствуют эффективному разрушению стружки и предотвращают её налипание на рабочую поверхность пластины. Важно, чтобы канавки были выполнены с высокой точностью, поскольку отклонения в их геометрии могут привести к снижению качества обработки и повышенному износу инструмента.

Контроль качества пластин

При поступлении партии пластин на производство необходимо провести их входной контроль для выявления возможных дефектов и соответствия техническим требованиям стандарта.

1. Визуальный осмотр. Пластины осматриваются с помощью лупы для выявления поверхностных дефектов, таких как сколы, трещины, заусенцы, царапины и другие повреждения.

2. Измерение геометрических параметров. С помощью специализированных измерительных инструментов проверяется соответствие углов, длины, толщины и диаметра центрального отверстия установленным стандартам. Несоответствие этих параметров может привести к браку и снижению качества обработки.

3. Контроль геометрии канавок. Канавки на пластинах должны быть идентичны по форме и размерам. Любые отклонения могут негативно сказаться на процессе обработки и качестве конечного продукта.

Сравнение с международными стандартами

Пластинчатые инструменты, соответствующие ГОСТ 24257-80, представляют собой универсальный вариант, подходящий для широкого спектра задач. Однако в некоторых случаях могут потребоваться пластины, соответствующие международным стандартам, таким как ISO или ANSI, которые предлагают более специализированные решения для конкретных производственных задач.

Рекомендации по эксплуатации

1. На предприятиях, оснащённых старыми моделями металлорежущих станков, пластины по ГОСТ 24257-80 могут быть оптимальным выбором.

2. При приобретении пластин необходимо требовать соответствующие сертификаты качества.

3. Для обеспечения высокой точности обработки на современных станках рекомендуется использовать импортные пластинчатые инструменты.

4. Перед началом эксплуатации пластины следует проводить их визуальный и измерительный контроль.

5. Особое внимание следует уделять качеству упаковки пластин, поскольку это влияет на их сохранность при транспортировке и хранении.

Заключение

Стандарт ГОСТ 24257-80 является важным нормативным документом, регламентирующим производство и эксплуатацию сменных многогранных пластин. Его применение позволяет обеспечить высокое качество обработки деталей, повысить производительность и снизить эксплуатационные расходы. Понимание и соблюдение требований данного стандарта является ключевым фактором для успешного управления производственными процессами в металлообрабатывающей отрасли.
