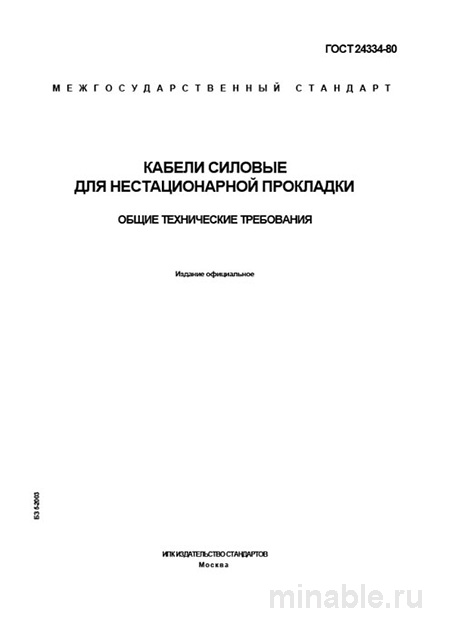

Обзор ГОСТ 24334-80: Практическое руководство для инженера
Надёжность электрооборудования в машиностроении является критически важным фактором, и силовые кабели играют в этом процессе значительную роль. В условиях, когда оборудование подвергается динамическим нагрузкам, таким как перемещение, вибрация или изгиб, стандартные кабели могут быстро выйти из строя. Для решения этой проблемы был разработан ГОСТ 24334-80, представляющий собой нормативный документ, который регламентирует требования к силовым кабелям, предназначенным для использования в условиях интенсивной эксплуатации. Этот стандарт является не только сводом правил, но и практическим руководством, направленным на обеспечение стабильной и безопасной работы оборудования.
Цели и область применения стандарта
ГОСТ 24334-80 устанавливает требования к силовым кабелям, которые будут использоваться в условиях, характеризующихся частыми перемещениями, вибрациями или изгибами оборудования. Этот стандарт отличается от нормативных документов, регулирующих кабели для стационарного использования.
Область применения:
-
Питание подъёмно-транспортных механизмов, таких как краны и другие движущиеся машины.
-
Подключение мобильных устройств, включая сварочные аппараты и насосы.
-
Электропитание оборудования на промышленных предприятиях, где присутствуют подвижные элементы, например, тележки на конвейерах.
Обратите внимание: данный стандарт не заменяет другие нормативные документы, которые могут быть необходимы для конкретных видов техники. Он устанавливает общие требования, которые могут дополняться более специфическими стандартами.
Основные положения стандарта
ГОСТ 24334-80 детально описывает характеристики кабелей, обеспечивающих их работоспособность в сложных эксплуатационных условиях.
Конструкция кабелей
Основными элементами силового кабеля являются токопроводящая жила и изоляционные материалы. Токопроводящая жила должна обладать высокой гибкостью, что достигается за счёт использования многопроволочных конструкций. Изоляция кабеля должна быть выполнена из резины, сохраняющей свои эластичные свойства в широком диапазоне температур. Кабели с изоляцией из поливинилхлоридного пластиката (ПВХ) не рекомендуются для использования в условиях интенсивного изгиба, так как на морозе они становятся жёсткими и могут растрескиваться.
Методы испытаний
Кабели, соответствующие ГОСТ 24334-80, проходят следующие виды испытаний:
-
Электрическое испытание на прочность изоляции.
-
Определение минимального радиуса изгиба, при котором кабель не подвержен повреждениям.
-
Проверка целостности изоляции после испытаний на растяжение и изгиб.
Приёмка кабелей
Приёмка кабелей, соответствующих ГОСТ 24334-80, должна осуществляться с учётом следующих требований:
-
Маркировка: на кабеле должна быть указана информация о производителе, дате выпуска и марке кабеля. Отсутствие маркировки является основанием для дополнительной проверки.
-
Состояние оболочки: оболочка кабеля не должна иметь повреждений, она должна сохранять эластичность и не обладать липкостью.
-
Гибкость: кабель должен легко изгибаться без образования заломов и трещин.
-
Проверка сечения жилы: необходимо убедиться, что фактическое сечение жилы соответствует заявленным параметрам.
Сравнительный анализ различных типов кабелей
Часто возникает вопрос о возможности замены кабелей, предназначенных для подвижного оборудования, на более дешёвые варианты, используемые для стационарных условий. Однако такой подход является некорректным. Ниже представлены основные различия между различными типами кабелей:
/ Характеристика / ГОСТ 24334-80 (например, КГ) / ГОСТ 31996-2012 (например, ВВГ) / ГОСТ 23386-2016 (для шахтных машин) / /------------------------------------------/-------------------------------/----------------------------------/-------------------------------------/ / Основное назначение / Нестационарная прокладка / Стационарная прокладка / Экстремальные условия / / Класс гибкости жилы / 5 или 6 / 1 или 2 (жёсткая или полужёсткая) / 5 (гибкая) / / Материал изоляции/оболочки / Резина / ПВХ-пластикат / Резина с усиленной защитой / / Стойкость к динамическим нагрузкам / Высокая / Низкая / Очень высокая / / Минимальная температура эксплуатации / до -40 °C / до -15 °C или -50 °C / до -50 °C /
Рекомендации для инженеров
-
При проектировании: необходимо предусматривать достаточную длину кабеля и учитывать возможные динамические нагрузки, которым будет подвергаться оборудование.
-
При заключении договоров на поставку: в документации следует указывать, что кабель должен соответствовать требованиям ГОСТ 24334-80.
-
При приёмке: необходимо проводить проверку кабеля на гибкость, состояние изоляции и наличие всех необходимых сопроводительных документов.
-
При монтаже и эксплуатации: следует избегать перекручивания кабеля и регулярно проводить его визуальный осмотр.
ГОСТ 24334-80 представляет собой важный нормативный документ, который служит инструментом для обеспечения надёжности и безопасности работы силового оборудования. Соблюдение требований данного стандарта позволяет минимизировать риск аварийных ситуаций, связанных с выходом из строя кабелей, и обеспечить стабильную эксплуатацию технических систем.
