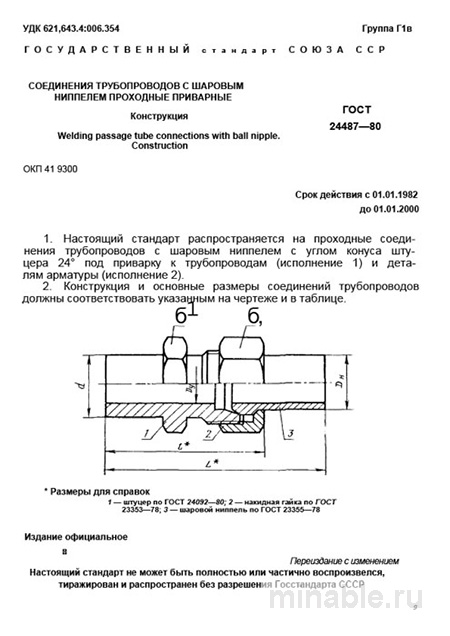

Обзор стандарта ГОСТ 24487-80: специализированные соединительные элементы с шаровым ниппелем
В машиностроительной отрасли, особенно в энергетике, химической и нефтехимической промышленности, критически важно обеспечить надежность всех компонентов трубопроводных систем. Одним из ключевых стандартов, регулирующих требования к специализированным соединительным элементам с шаровым ниппелем, является ГОСТ 24487-80. Данный стандарт устанавливает параметры и технические условия для изготовления и эксплуатации указанных элементов. Как инженер с многолетним опытом, я могу подтвердить, что знание и соблюдение требований ГОСТ 24487-80 позволяет предотвратить возникновение аварийных ситуаций и обеспечить долговечность трубопроводных систем.
Область применения
ГОСТ 24487-80 регламентирует характеристики специализированных соединительных элементов с шаровым ниппелем, используемых в трубопроводных системах для транспортировки жидких и газообразных сред. Основной функцией таких элементов является создание герметичных и надежных ответвлений от основного трубопровода под углом 90 градусов. Эти соединительные элементы широко применяются в системах, работающих при высоких давлениях (до 16 МПа) и диаметрах трубопроводов от 10 до 50 мм. Диапазон рабочих температур составляет от -50 до +510 градусов Цельсия.
Конструктивно соединительные элементы включают основную трубу, которая приваривается к основному трубопроводу, и шаровой ниппель, к которому приваривается соединительный отвод. Отсутствие фланцевых или резьбовых соединений повышает надежность и герметичность системы, снижая риск утечек.
Основные требования к материалам и размерам
Стандарт ГОСТ 24487-80 предъявляет строгие требования к материалам и размерам соединительных элементов.
Материалы
Для изготовления шаровых ниппелей используются различные марки стали, выбор которых зависит от условий эксплуатации:
-
Углеродистые стали (например, сталь 20, сталь 09Г2С): применяются для сред с температурой эксплуатации до +400 градусов Цельсия.
-
Нержавеющие стали (например, сталь 12Х18Н10Т, сталь 15Х5М): используются в агрессивных средах и при высоких температурах (до +510 градусов Цельсия).
Для подтверждения качества материала необходимо наличие соответствующих сертификатов, подтверждающих проведение термообработки, направленной на снятие внутренних напряжений и повышение прочности.
Размеры
Стандарт ГОСТ 24487-80 детально регламентирует размеры шаровых ниппелей, включая:
-
Высоту ниппеля.
-
Диаметр отверстия.
-
Толщину стенок.
-
Радиус закругления сферической части (шар).
Особое внимание уделяется радиусу закругления, который должен обеспечивать плавный поток транспортируемой среды без завихрений и гидравлического сопротивления. Для контроля данного параметра применяются специализированные измерительные инструменты и шаблоны. Несоответствие радиуса установленным требованиям может привести к снижению эффективности работы трубопроводной системы.
Методы контроля качества
Контроль качества шаровых ниппелей в соответствии с ГОСТ 24487-80 включает следующие этапы:
-
Визуальный осмотр поверхности ниппеля для выявления дефектов, таких как заусенцы, трещины или другие несоответствия.
-
Измерение геометрических параметров с использованием специализированных инструментов.
-
Проверка качества металла и наличия сертификатов, подтверждающих марку стали и её характеристики.
-
Контроль сварных швов (при их наличии) с использованием ультразвуковых или магнитопорошковых методов для выявления дефектов.
Особое внимание уделяется гладкости и чистоте торцов ниппеля, так как они должны обеспечивать надежное соединение с основным трубопроводом без образования зазоров и наплывов.
Сравнение с другими типами соединений
Шаровые ниппели имеют специфические характеристики, отличающие их от других типов соединительных элементов:
/ Тип соединения / ГОСТ 24487-80 (шаровой ниппель) / ГОСТ 17375-2001 (прямой ниппель) / ГОСТ 28941.1-91 (переход) / /----------------/--------------------------------/-------------------------------/--------------------------/ / Назначение / Создание ответвления под 90° / Соединение двух труб / Изменение диаметра трубы / / Форма / Сферическая / Прямая / Коническая / / Важные параметры/ Радиус закругления, чистота внутренней поверхности / Соосность, углы / Толщина стенок, точность подгонки / / Рабочее давление/ До 16 МПа / До 20 МПа и выше / До 100 МПа (в особых случаях) /
Использование шаровых ниппелей вместо других типов соединений нецелесообразно, так как это может привести к нарушению эксплуатационных характеристик трубопроводной системы.
Рекомендации по выбору и проверке
На основании практического опыта можно сформулировать следующие рекомендации:
-
Проверка документации: запросить сертификаты на изделие и материал, подтверждающие соответствие требованиям стандарта.
-
Контроль внутренней поверхности: обратить внимание на равномерность радиуса закругления и наличие дефектов внутренней поверхности.
-
Чистота торцов: убедиться в отсутствии заусенцев, окалины и других дефектов на торцах ниппеля.
-
Маркировка: проверить наличие несмываемой маркировки с указанием диаметра, рабочего давления, марки стали и производителя.
Важно отметить, что экономия на качестве соединительных элементов может привести к серьезным последствиям, включая аварийные ситуации. ГОСТ 24487-80 является результатом многолетней работы экспертов и обеспечивает высокий уровень надежности и безопасности трубопроводных систем.
