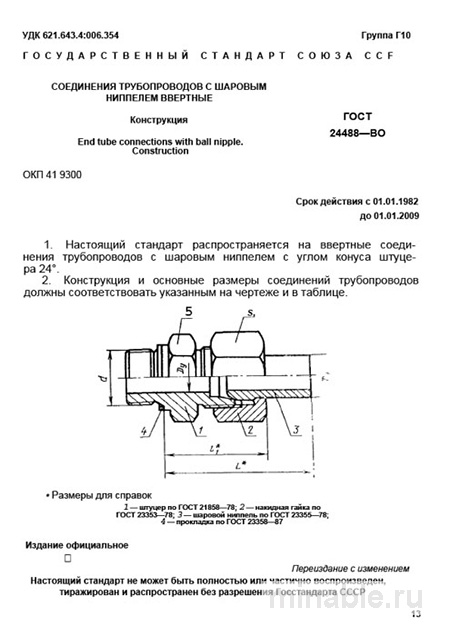

Обзор ГОСТ 24488-80: Официальный взгляд
В машиностроительной отрасли надежность соединений является ключевым аспектом, обеспечивающим безопасность и эффективность функционирования оборудования. Среди множества нормативных документов, регламентирующих параметры соединительных элементов трубопроводов, ГОСТ 24488-80 занимает важное место. Данный стандарт устанавливает требования к конструкции соединений трубопроводов с шаровым ниппелем, применяемых в гидравлических и пневматических системах мобильной техники и промышленного оборудования.
Назначение и область применения соединений
Соединения с шаровым ниппелем предназначены для оперативного и многократного подключения и отключения участков гидравлических и пневматических систем высокого давления. Их конструктивная особенность заключается в наличии шарового ниппеля, позволяющего осуществлять подключение труб под углом. Это особенно актуально для мобильной техники (экскаваторы, бульдозеры, погрузчики) и в условиях интенсивной эксплуатации промышленного оборудования.
Данные соединения находят применение в ситуациях, требующих частого подключения или отключения, например, для присоединения навесного оборудования или гидравлического инструмента. Стандартизация размеров соединений обеспечивает их совместимость с продукцией различных производителей, что упрощает процесс закупок и эксплуатации.
Основные требования ГОСТ 24488-80
ГОСТ 24488-80 определяет параметры материалов и конструктивные особенности соединений.
Конструкция и форма
Стандарт регламентирует два типа ниппелей: с цилиндрической и конической резьбой. Коническая резьба обеспечивает герметичность соединения без дополнительных уплотнительных элементов. В случае использования цилиндрической резьбы необходимо применять герметики или уплотнительные кольца.
Особое внимание уделяется соответствию угла конусности шаровой поверхности углу конусности втулки в корпусе. Это гарантирует герметичность соединения при его закрытии, а уплотнительные кольца предотвращают протечки и износ.
Материалы
Для изготовления соединений применяются высококачественные стали, такие как сталь 45 и сталь 40Х, прошедшие термическую обработку для повышения прочности и износостойкости. Рабочее давление соединений составляет около 200 кгс/см², что соответствует требованиям большинства гидравлических систем.
Методы контроля качества
При приемке партии соединений проводятся следующие виды испытаний:
-
Проверка герметичности: Из партии отбираются образцы, которые подвергаются испытанию на герметичность с использованием воды или воздуха. Проверяется отсутствие утечек как в самом соединении, так и в резьбовых элементах.
-
Контроль качества резьбы: Резьба проверяется с помощью специализированных инструментов. Особое внимание уделяется состоянию первого витка, который должен быть без дефектов.
-
Оценка состояния поверхности: Шаровая поверхность ниппеля должна быть гладкой, без дефектов, таких как раковины или следы коррозии.
Сравнительный анализ ГОСТ 24488-80 и ГОСТ 21856-78
Для более полного понимания назначения ГОСТ 24488-80 целесообразно провести его сравнение с другим стандартом на быстроразъемные соединения (БРС) — ГОСТ 21856-78.
\
Параметр / ГОСТ 24488-80 (Соединения с шаровым ниппелем) / ГОСТ 21856-78 (Соединения трубопроводов муфтовые)\ Основное назначение / Системы высокого давления мобильной техники для компенсации перекосов. / Стационарные трубопроводы общего назначения, включая системы низкого давления.\ Конструктивная особенность / Шаровой ниппель для подключения под углом. / Прямой ниппель без возможности отклонения.\ Рабочее давление, МПа / До 20,0 / До 10 (для наиболее распространенных типоразмеров).\ Ключевое преимущество / Возможность подключения под углом, высокая надежность в условиях вибрации. / Простая конструкция, меньшая стоимость.\ Ключевой недостаток / Более сложная конструкция, высокая стоимость. / Нулевая терпимость к перекосам, риск повреждения уплотнений.\
Из приведенной таблицы следует, что выбор между стандартами зависит от специфики условий эксплуатации. Например, для мобильной техники предпочтительным является ГОСТ 24488-80, учитывающий возможность работы в условиях вибрации, в то время как ГОСТ 21856-78 предназначен для систем с низким давлением и не предусматривает компенсацию перекосов.
Практические рекомендации по выбору и проверке
На основании опыта эксплуатации соединений можно сформулировать следующие рекомендации:
-
При выборе: Определить условия эксплуатации, включая давление, тип рабочей среды (масло, воздух), наличие вибрационных нагрузок и необходимость подключения под углом.
-
При приобретении: Требовать от поставщика наличие сертификатов соответствия и протоколов испытаний на герметичность.
-
При проверке:
-
Осмотреть шаровую поверхность ниппеля на предмет отсутствия дефектов.
-
Убедиться в плавном движении шарика без заеданий.
-
Проверить резьбу с помощью специализированных инструментов.
-
Оценить состояние уплотнительных колец на предмет эластичности и отсутствия трещин.
-
-
При монтаже: Избегать чрезмерного затягивания соединения. Для соединений с цилиндрической резьбой использовать рекомендованный герметик. Основная герметичность соединения обеспечивается за счет шарового ниппеля и конуса гнезда, а не усилия затяжки.
Важно отметить, что попытки устранить протечку путем чрезмерного затягивания соединения могут привести к его повреждению. Если обнаружено протекание, вероятно, проблема заключается в перекосе или дефекте ответных частей трубопровода.
Заключение
ГОСТ 24488-80 является надежным стандартом для применения в ответственных системах, где требуется высокая надежность и герметичность соединений. Соблюдение требований стандарта, а также контроль качества на всех этапах эксплуатации и закупок, способствует повышению надежности гидравлических систем и снижению простоев оборудования.
