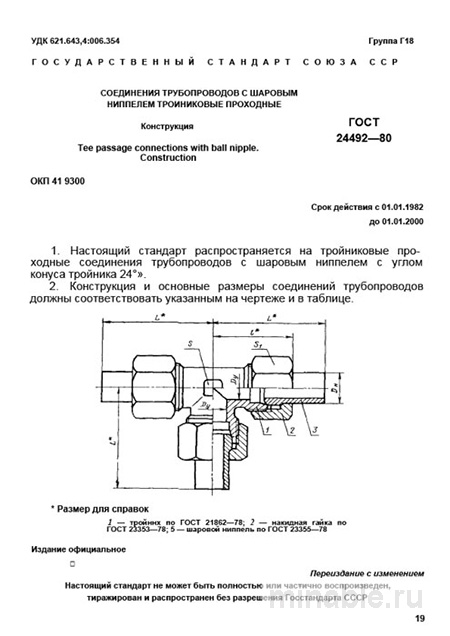

ГОСТ 24492-80: Шаровые ниппели тройниковые - Комплексный разбор

Обзор стандарта ГОСТ 24492-80: методы применения и критерии оценки качества

В области машиностроения особое внимание уделяется надежности функционирования гидравлических и пневматических систем. Каждый компонент этих систем играет важную роль, и от качества изготовления и сборки зависит их долговечность и эффективность. Особое место среди элементов этих систем занимают тройниковые соединения, предназначенные для ответвления потока рабочей среды (жидкости или газа) под углом 90 градусов от основного трубопровода.

Стандарт ГОСТ 24492-80 регламентирует технические требования к конструкции, материалам и методам испытаний таких соединений. Соблюдение данного стандарта обеспечивает их высокую надежность, герметичность и долговечность, что способствует снижению вероятности аварийных ситуаций и простоев оборудования.

Цель и область применения стандарта

Стандарт ГОСТ 24492-80 устанавливает требования к конструкции и характеристикам тройниковых соединений с шаровым ниппелем, предназначенных для ответвления потока рабочей среды под углом 90 градусов. Такие соединения широко используются в различных отраслях машиностроения, включая станкостроение, гидравлические системы и технологические линии. Их основное преимущество заключается в возможности быстрого и удобного монтажа/демонтажа без использования специализированного инструмента, что упрощает процесс технического обслуживания и ремонта.

Конструктивные особенности и требования к материалам

Тройниковое соединение состоит из трех основных элементов: корпуса, шарового ниппеля и уплотнительных колец. Стандарт предусматривает следующие конструктивные особенности:

• Корпус изготавливается из высокопрочных марок стали, таких как сталь 45 или 40Х, с обязательным покрытием, обеспечивающим защиту от коррозии.

• Шаровой ниппель изготавливается из износостойкой стали и подвергается термической обработке для повышения твердости и долговечности.

• Уплотнительные кольца изготавливаются из специальной резины, устойчивой к воздействию рабочей среды и обеспечивающей герметичность соединения.

Методы контроля качества

Для обеспечения соответствия тройниковых соединений требованиям стандарта необходимо проводить следующие виды контроля:

1. Визуальный осмотр: проверка на наличие дефектов, таких как трещины, заусенцы, коррозия и другие повреждения.

2. Метрологическая проверка: измерение геометрических параметров резьбовых частей с использованием специализированных инструментов для соответствия установленным размерам.

3. Испытания на герметичность: подключение соединения к испытательному стенду с созданием давления для проверки отсутствия утечек.

4. Функциональные испытания: проверка плавности хода шарового ниппеля и работоспособности запорного механизма.

Сравнительный анализ с аналогами

В ряде случаев возникает вопрос о целесообразности применения тройниковых соединений по ГОСТ 24492-80 в сравнении с другими типами фитингов, такими как прямые резьбовые фитинги в сочетании с угловым отводом. Ниже представлен сравнительный анализ основных параметров:

/ Критерий / Тройниковое соединение по ГОСТ 24492-80 / Комбинация фитингов / /------------------------------------/---------------------------------------/----------------------------------/ / Основное назначение / Быстросъемное ответвление / Стационарное ответвление / / Функциональность / Встроенный запорный механизм / Запорная функция отсутствует / / Монтаж/демонтаж / Легкий монтаж/демонтаж / Сложный монтаж/демонтаж / / Габариты и масса / Компактное решение / Конструкция из нескольких элементов / / Стоимость / Высокая стоимость за единицу / Низкая стоимость за единицу /

Рекомендации для специалистов

При выборе и закупке тройниковых соединений рекомендуется:

1. Требовать от поставщиков полный комплект технической документации, включая сертификаты на материалы и изделия.

2. Уточнять марки стали для корпуса и материал уплотнений, особенно для применения в агрессивных средах.

3. Обращать внимание на наличие антикоррозийной обработки.

При приемке и проверке рекомендуется:

1. Проводить метрологическую проверку резьбовых частей с использованием калибров.

2. Выполнять испытания на герметичность с созданием испытательного давления.

3. Проверять плавность хода шарового ниппеля.

При монтаже и эксплуатации рекомендуется:

1. Соблюдать момент затяжки, указанный в технической документации.

2. Использовать только исправный инструмент.

3. Регулярно проводить замену уплотнительных колец в соответствии с рекомендациями производителя.

Заключение

Стандарт ГОСТ 24492-80 является важным нормативным документом, регламентирующим технические требования к тройниковым соединениям с шаровым ниппелем. Соблюдение требований данного стандарта обеспечивает надежность, герметичность и долговечность гидравлических и пневматических систем, что способствует повышению эффективности и безопасности эксплуатации оборудования.
