Обзор стандарта ГОСТ 24489-80: Методика соединения труб в критически важных системах
В области машиностроения надежность функционирования оборудования напрямую зависит от эффективности работы гидравлических и пневматических систем. Одним из ключевых элементов этих систем являются трубные соединения. ГОСТ 24489-80 представляет собой нормативный документ, регламентирующий процесс создания таких соединений. Данный стандарт имеет важное значение для инженеров и специалистов, занимающихся проектированием и эксплуатацией сложных промышленных систем.
Назначение и область применения ГОСТ 24489-80

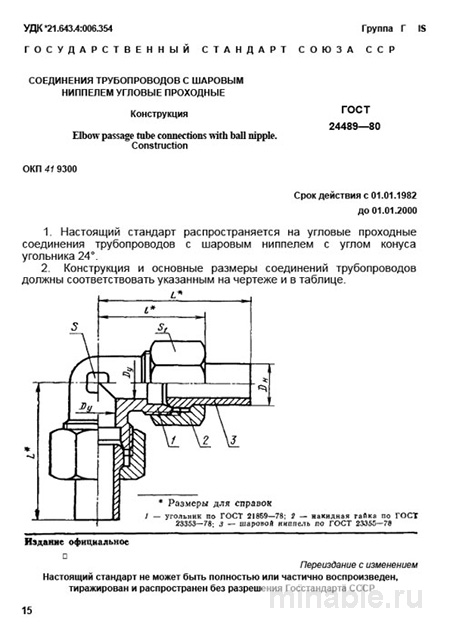

Стандарт ГОСТ 24489-80 устанавливает требования к угловым проходным соединениям с шаровым ниппелем, предназначенным для использования в трубопроводах машин и промышленного оборудования. Основной целью таких соединений является обеспечение надежного и герметичного соединения труб при необходимости изменения направления трубопровода на 90 градусов. Конструкция с шаровым ниппелем также позволяет компенсировать незначительные отклонения и вибрационные нагрузки, а также обеспечивает возможность демонтажа труб без потери герметичности.
Эти соединения находят применение в системах, транспортирующих жидкости и газы, включая масла, эмульсии, воду и сжатый воздух. Их эксплуатационные характеристики позволяют выдерживать давление до 630 атмосфер в зависимости от конструктивных особенностей. Таким образом, данные соединения широко используются в гидравлических системах станков, прессов, буровых установок и других видов тяжелого машиностроения.
Основные технические требования и конструктивные особенности
Стандарт ГОСТ 24489-80 четко определяет требования к материалам и размерам используемых соединений.
Материалы изготовления
Для изготовления корпуса, ниппеля и гайки, как правило, применяются стали марок 40Х, 30ХМА или 12Х18Н10Т, выбор которых зависит от характеристик транспортируемой среды и рабочего давления в системе. Уплотнительные элементы изготавливаются из специальных резиновых материалов, устойчивых к воздействию масла, бензина и других агрессивных сред.
Конструктивные особенности
Стандарт предусматривает несколько типоразмеров соединений, варьирующихся от 3 до 20 мм. Основное требование к конструкции — обеспечение герметичности соединения при любых изменениях давления и угловых положениях ниппеля. Резьба на таких соединениях должна быть выполнена с высокой точностью для предотвращения перекосов и утечек.
Важно отметить, что существуют два типа резьбовых соединений: с конической резьбой (тип К) и с цилиндрической резьбой (тип М), которые не взаимозаменяемы и должны использоваться в соответствии с проектными требованиями.
Методы контроля качества
Контроль качества является неотъемлемой частью процесса производства и монтажа трубных соединений. Основные этапы проверки включают:
-
Визуальный осмотр резьбы на наличие дефектов, таких как царапины, ржавчина или заусенцы.
-
Измерение параметров резьбы с использованием специализированных инструментов для обеспечения соответствия установленным стандартам.
-
Проверка герметичности соединений под давлением, превышающим рабочее в 1,5 раза, что позволяет выявить скрытые дефекты.
Наиболее распространенной проблемой является нарушение герметичности соединения, которое может быть вызвано дефектами шарового ниппеля, использованием некачественных материалов или ошибками при производстве уплотнительных элементов.
Сравнение с другими нормативными документами
Существует аналогичный стандарт ГОСТ 21856-78, регламентирующий прямые соединения с шаровым ниппелем. Основное различие между этими стандартами заключается в функциональности: угловые соединения позволяют изменять направление трубопровода, в то время как прямые соединения предназначены для соединения участков труб в одной плоскости.
Рекомендации для специалистов
При выборе поставщика необходимо требовать наличие протоколов испытаний на каждую партию продукции.
При приемке продукции следует внимательно осматривать резьбу на наличие загрязнений и дефектов.
При монтаже необходимо избегать чрезмерного затягивания гаек, так как герметичность соединения зависит от правильного прилегания конических поверхностей, а не от силы затяжки.
При проектировании систем следует предусматривать достаточные зазоры вокруг соединений для обеспечения удобства монтажа, демонтажа и изменения направления трубопровода.
ГОСТ 24489-80 является важным нормативным документом, регламентирующим процесс создания надежных соединений для критически важных систем. Понимание требований данного стандарта позволяет избежать ошибок и обеспечить долговечность и безопасность эксплуатации оборудования.
