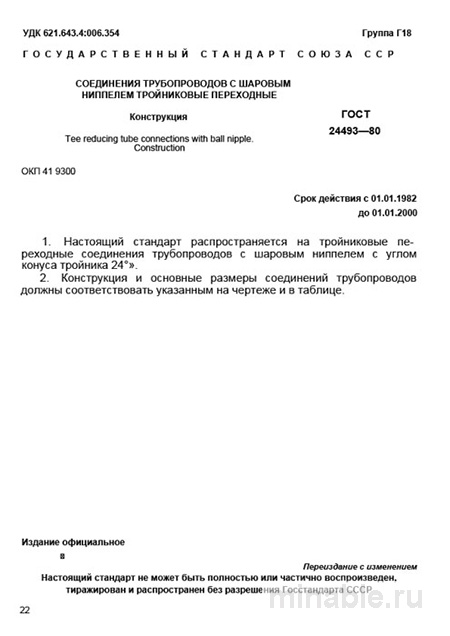

Обзор ГОСТ 24493-80: Тройниковые соединения с шаровым ниппелем
При проектировании и монтаже трубопроводных систем, требующих обеспечения бесперебойного движения рабочей среды и повышенной надежности соединений, применяются специальные тройниковые конструкции. Государственный стандарт ГОСТ 24493-80 регламентирует технические требования к данным соединениям, включая их конструктивные особенности, материалы изготовления и методы контроля качества. Как инженер, имеющий опыт работы с данными элементами в промышленных установках, могу подтвердить их высокую надежность и долговечность при условии соблюдения требований стандарта. В данном обзоре представлен анализ ключевых аспектов ГОСТ 24493-80 с акцентом на технические характеристики и эксплуатационные свойства тройниковых соединений с шаровым ниппелем.
Назначение и область применения
Тройниковые соединения с шаровым ниппелем предназначены для разветвления потока рабочей среды (воды, масла) в трубопроводных системах с высоким давлением, таких как гидравлические системы станков, прессов и других промышленных установок. Основными преимуществами данных соединений являются:
-
Простота монтажа благодаря шаровому ниппелю, который компенсирует возможные перекосы труб.
-
Высокая герметичность за счет сферической формы ниппеля, обеспечивающей надежное уплотнение.
-
Многократное использование без потери эксплуатационных характеристик.
Конструкция и составные элементы
Тройниковое соединение состоит из трех основных компонентов:
-
Основной корпус, обеспечивающий механическую прочность и герметичность.
-
Шаровой ниппель, обеспечивающий функциональность соединения.
-
Уплотнительное кольцо, предотвращающее утечки рабочей среды.
Шаровая поверхность ниппеля и внутренней части корпуса должны иметь высокую степень гладкости для минимизации гидравлических потерь и предотвращения протечек. Резьба соединения должна соответствовать специальным требованиям для обеспечения герметичности.
Материалы изготовления
Стандарт не конкретизирует марки стали для изготовления элементов соединения, однако предъявляет строгие требования к механическим характеристикам:
-
Основной корпус должен обладать пределом прочности не менее 640 МПа.
-
Шаровой ниппель должен выдерживать нагрузку не менее 930 МПа.
На практике для изготовления соединений используются высокопрочные легированные стали, которые подвергаются термической обработке (закалке и отпуску) для достижения требуемых эксплуатационных характеристик. Уплотнительные кольца изготавливаются из специализированных эластомеров, устойчивых к воздействию рабочей среды.
Контроль качества
При поступлении тройниковых соединений на склад или от производителя проводится тщательная проверка их соответствия требованиям ГОСТ 24493-80:
-
Визуальный осмотр шаровой поверхности ниппеля на предмет отсутствия дефектов (царапин, ржавчины).
-
Проверка состояния резьбы на наличие сколов и загрязнений.
-
Сверка маркировки на корпусе соединения, включающей информацию о номинальном давлении, размере и производителе.
Дополнительно проводится проверка герметичности и прочности соединений путем гидравлических испытаний под давлением, превышающим рабочее в 1,5 раза.
Сравнительный анализ с аналогами
Тройниковые соединения с шаровым ниппелем по ГОСТ 24493-80 имеют ряд преимуществ по сравнению с аналогичными соединениями по ГОСТ 2838-80:
-
Принцип работы: в первом случае используется шаровой ниппель, во втором - только резьбовое соединение.
-
Монтаж: шаровые соединения допускают компенсацию перекосов, резьбовые требуют точной центровки.
-
Долговечность: шаровые соединения обладают более длительным сроком службы, резьбовые подвержены износу.
-
Рабочее давление: шаровые соединения выдерживают до 63 МПа, резьбовые - до 16 МПа.
Рекомендации по выбору и эксплуатации
При выборе тройниковых соединений рекомендуется отдавать предпочтение продукции, соответствующей ГОСТ 24493-80. При приемке продукции следует проводить визуальный осмотр, проверку маркировки и обязательное тестирование на герметичность и прочность.
Заключение
ГОСТ 24493-80 представляет собой надежный стандарт, обеспечивающий высокое качество и долговечность тройниковых соединений с шаровым ниппелем для систем с повышенным давлением. Соблюдение требований стандарта и проведение тщательного контроля качества гарантируют надежность и безопасность трубопроводных систем в различных промышленных применениях.
