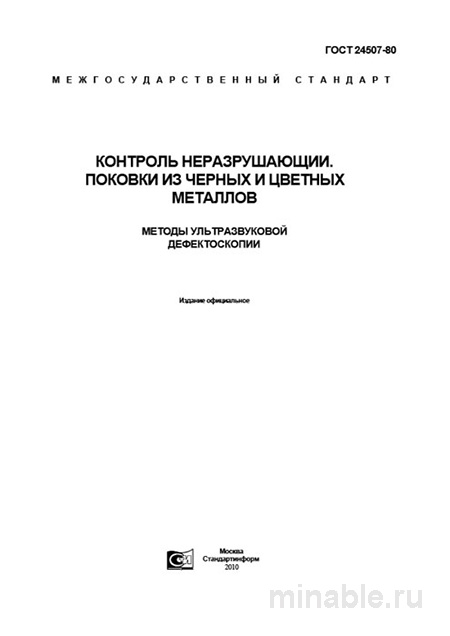

Обзор ГОСТ 24507-80: Методы ультразвукового контроля поковок
В процессе производства машин и оборудования критически важно обеспечить высокую надежность изготавливаемых деталей. Для этого необходимо проводить их тщательную проверку на всех этапах производства. ГОСТ 24507-80 представляет собой нормативный документ, регламентирующий методы ультразвукового контроля поковок из различных металлов с целью выявления скрытых дефектов, таких как трещины, пустоты и другие аномалии, которые не могут быть обнаружены визуально.
Область применения стандарта
Настоящий стандарт устанавливает методы и процедуры ультразвукового контроля поковок, изготовленных из различных материалов. Он предназначен для выявления внутренних дефектов, таких как флокены, волосовины и рыхлоты, которые могут существенно повлиять на эксплуатационные характеристики изделий. Стандарт особенно актуален для простых и средней сложности деталей, таких как валы, диски и другие подобные элементы. Однако для сложных деталей, например, лопаток турбин, он предоставляет лишь общие рекомендации и может быть дополнен другими специализированными методами контроля.
Подготовка поверхности детали к контролю
Для обеспечения высокой точности и эффективности ультразвукового контроля поверхность проверяемой детали должна быть тщательно подготовлена. Согласно требованиям стандарта, шероховатость поверхности не должна превышать 5 микрометров. Это достигается путем шлифовки или полировки детали. Отсутствие надлежащей подготовки поверхности может привести к искажению результатов контроля и пропуску дефектов.
Методика проведения ультразвукового контроля
Ультразвуковой контроль осуществляется с использованием специализированного оборудования, которое генерирует ультразвуковые волны и направляет их внутрь контролируемой детали. Эти волны распространяются в материале и отражаются от границ раздела сред или от дефектов. Отраженные сигналы регистрируются приемником, что позволяет определить наличие и местоположение дефектов.
Виды выявляемых дефектов
С помощью ультразвукового контроля могут быть обнаружены следующие виды дефектов:
-
Флокены – внутренние микроскопические пузырьки, которые могут образовываться в процессе кристаллизации металла.
-
Волосовины – тонкие, длинные трещины, которые могут быть следствием металлургических процессов или механических воздействий.
-
Рыхлоты – пустоты или включения, возникающие в результате нарушения технологического процесса производства.
Оценка результатов контроля
Результаты ультразвукового контроля оцениваются по двум основным параметрам: амплитуде отраженного сигнала и его размеру. Амплитуда сигнала позволяет определить наличие дефекта, а его размер – оценить степень его критичности. На основании этих данных детали классифицируются по группам качества, что позволяет объективно оценить их пригодность к эксплуатации.
Сравнение с другими стандартами
Существует множество нормативных документов, регламентирующих методы контроля металлических изделий. Каждый из них предназначен для определенного типа продукции и условий эксплуатации. Например, одни стандарты касаются контроля проката, другие – простых деталей, таких как балки или валы. Использование несоответствующего стандарта может привести к неправильной оценке качества изделий и, как следствие, к снижению надежности оборудования.
Рекомендации для заказчиков
При заказе поковок важно учитывать следующие аспекты:
-
Запрашивать протоколы контроля, в которых должны быть указаны методы проверки, используемое оборудование и полученные результаты.
-
Проверять соответствие группы качества детали требованиям, указанным в технической документации заказа.
-
Обращать особое внимание на зоны, подверженные повышенному риску возникновения дефектов, такие как участки, подверженные деформации или механическим воздействиям.
Заключение
Соблюдение требований ГОСТ 24507-80 позволяет обеспечить высокий уровень контроля качества поковок, что является залогом надежности и долговечности изготавливаемого оборудования. Это особенно важно для отраслей, где безопасность и надежность продукции имеют первостепенное значение.
