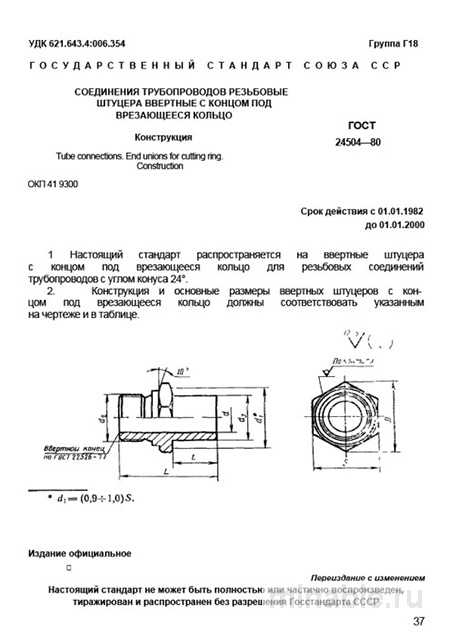

Обзор ГОСТ 24504-80: Особенности и рекомендации по применению ввертных штуцеров
В области машиностроения, особенно в гидравлических и пневматических системах, обеспечение надежности соединений является критически важным аспектом. Ввертные штуцеры представляют собой один из ключевых элементов, обеспечивающих герметичность и долговечность таких систем. ГОСТ 24504-80 регламентирует параметры и требования к данным изделиям, что гарантирует их соответствие стандартам качества и безопасности.
Назначение и области применения штуцеров
Ввертные штуцеры предназначены для соединения труб в гидравлических и пневматических системах. Они широко используются в различных отраслях промышленности, включая станкостроение, прессовое оборудование, испытательные стенды и мобильные технические комплексы. Такие системы могут функционировать при высоком давлении, достигающем 630 кг/см².
Особенностью данных штуцеров является метод их уплотнения. При закручивании штуцера конус вдавливается в стенку трубы, образуя герметичное уплотнение без необходимости использования дополнительных уплотнительных материалов, таких как ленты или пасты. Это повышает устойчивость соединений к вибрационным нагрузкам и температурным колебаниям.
Основные требования ГОСТ 24504-80
Стандарт устанавливает строгие требования к параметрам штуцеров для обеспечения их надежности и долговечности.
Материалы изготовления
Для производства штуцеров применяются различные материалы:
-
Углеродистая сталь — рекомендуется для использования в системах, транспортирующих масла и нейтральные среды.
-
Нержавеющая сталь — используется в условиях агрессивных сред или для предотвращения коррозии.
-
Латунь — предпочтительный материал для топливных систем и пневматических установок.
Твердость стальных штуцеров должна находиться в диапазоне от 24 до 30 единиц по шкале HRC, что обеспечивает оптимальное сочетание прочности и эластичности, предотвращая повреждение резьбы трубы.
Геометрические параметры
ГОСТ 24504-80 определяет следующие геометрические характеристики штуцеров:
-
Резьба — преимущественно метрическая (например, М12х1,5 или М16х1,5).
-
Угол конуса — 24 градуса с допустимым отклонением ± 30 минут, который должен быть тщательно отполирован для обеспечения плотного прилегания.
-
Специальное исполнение торца — наличие фаски и канавки для формирования уплотнительного кольца и предотвращения образования заусенцев.
Важно отметить, что данные штуцеры предназначены для использования с трубами определенного диаметра, и их применение с тонкостенными трубами может привести к нарушению герметичности и механическим повреждениям.
Контроль качества штуцеров
При приемке и эксплуатации штуцеров необходимо проводить тщательный контроль их качества. Основные этапы проверки включают:
-
Визуальный осмотр — выявление дефектов поверхности, таких как трещины, царапины и коррозия, особенно в зоне конуса и резьбы.
-
Проверка резьбы — использование специальных инструментов для оценки соответствия геометрических параметров резьбы и отсутствия загрязнений.
-
Измерение твердости — выборочная проверка твердости материала с использованием твердомера.
-
Геометрическая проверка — измерение угла конуса и диаметра с применением оптических приборов или шаблонов.
Наиболее распространенные дефекты штуцеров включают:
-
Хрупкость — возникновение трещин или изломов при превышении допустимых нагрузок.
-
Несоосность резьбы и конуса — приводит к протечкам или срыву резьбы при эксплуатации.
Сравнительный анализ с другими стандартами
При выборе штуцеров необходимо учитывать требования различных стандартов, таких как ГОСТ 22792-83, ГОСТ 21856-78 и ГОСТ 24504-80. Основные различия заключаются в следующем:
/ Параметр / ГОСТ 24504-80 / ГОСТ 22792-83 / ГОСТ 21856-78 / /---------------------------/--------------------------------------/--------------------------------------/--------------------------------------/ / Метод уплотнения / Металл-на-металл / Металл-на-металл / Прокладка (медь, паронит) / / Максимальное давление / До 630 кг/см² / До 160 кг/см² / До 63 кг/см² / / Вибростойкость / Высокая / Высокая / Средняя / / Возможность повторного использования / Ограничена / Легко разбирается и собирается / Трудно разбирается, требуется замена прокладки / / Требования к чистоте поверхности / Высокие / Высокие / Средние /
ГОСТ 24504-80 является предпочтительным стандартом для систем, работающих при высоком давлении и подверженных вибрационным нагрузкам.
Практические рекомендации
При приобретении и эксплуатации ввертных штуцеров рекомендуется придерживаться следующих рекомендаций:
-
При покупке — требовать от поставщика сертификаты соответствия и паспорта изделий с указанием материала и результатов проведенных испытаний. Избегать продукции неизвестных производителей.
-
При приемке — проводить визуальный осмотр и проверку качества резьбы и твердости материала.
-
При монтаже — использовать динамометрический инструмент для обеспечения правильной затяжки соединения.
-
При выборе — учитывать условия эксплуатации системы. Для простых задач с низким давлением могут быть использованы более простые и экономичные решения.
Заключение
ГОСТ 24504-80 представляет собой стандарт, разработанный для применения в системах с высокими требованиями к надежности и долговечности соединений. Соблюдение всех установленных требований и рекомендаций по выбору, контролю качества и монтажу обеспечивает стабильную и безопасную работу гидравлических и пневматических систем.
