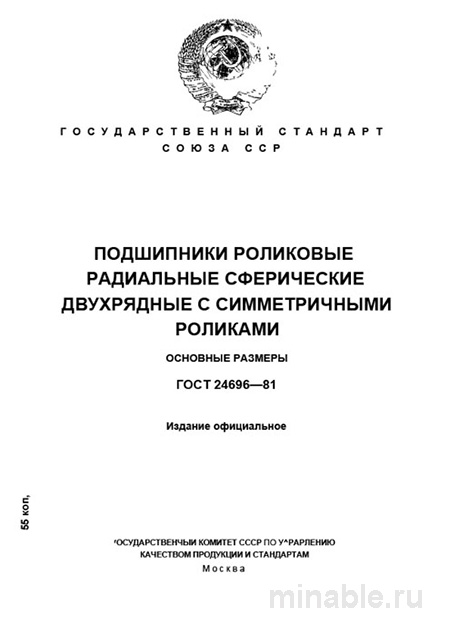

Обзор ГОСТ 24696-81: Анализ и характеристика сферических роликоподшипников
В сфере машиностроения, особенно в сегменте тяжёлой техники и оборудования для добычи полезных ископаемых, критически важно обеспечить надёжную работу узлов трения. От этого напрямую зависит срок службы и эксплуатационная эффективность машин. Среди разнообразных типов опор качения особое внимание заслуживают двухрядные сферические роликоподшипники, регламентированные ГОСТ 24696-81. Данный стандарт является основополагающим для конструкторов, инженеров и специалистов по контролю качества. В данном обзоре представлен подробный анализ этого нормативного документа.
Назначение и область применения
ГОСТ 24696-81 регламентирует основные геометрические параметры, технические характеристики и обозначения подшипников серий 100 и 300. Эти подшипники предназначены для восприятия значительных радиальных нагрузок, а также нагрузок, действующих с двух сторон. Сферическая форма наружного кольца позволяет компенсировать перекосы валов и погрешности монтажа, что делает их незаменимыми в условиях неидеальной установки.
Подшипники данной категории находят широкое применение в различных отраслях промышленности: от конвейерных систем и электродвигателей до металлургического оборудования, установок горнодобывающей промышленности и ветряных турбин. Благодаря способности к самоустановке сферические роликоподшипники особенно эффективны в конструкциях с длинными валами, где обеспечение идеальной соосности затруднительно.
Основные технические характеристики
Стандарт ГОСТ 24696-81 детально описывает геометрические параметры подшипников, включая:
Конструкция и материалы
Сферические роликоподшипники состоят из двух рядов роликов, катящихся по сферическим поверхностям наружного и внутреннего колец. Такая конструкция обеспечивает равномерное распределение нагрузки и возможность работы при вращении в обоих направлениях.
Для изготовления подшипников обычно используется сталь марки ШХ15 и её зарубежные аналоги. В условиях повышенных нагрузок или агрессивной среды применяются стали с добавлением марганца и молибдена. Выбор материала должен учитывать условия эксплуатации, включая воздействие сильных ударов и коррозионно-активных сред.
Классы точности и зазоры
Подшипники выпускаются в различных классах точности, от нормального до прецизионного. Для большинства промышленных применений достаточно среднего класса точности. Однако для высокоточных механизмов, таких как шпиндели и турбины, требуется использование подшипников с высокой точностью.
Зазор в подшипнике подбирается с учётом условий эксплуатации, включая температурные режимы, величину нагрузки и способ монтажа. Неправильный выбор зазора может привести к снижению эффективности работы подшипника и его преждевременному выходу из строя.
Контроль качества подшипников
При поступлении партии подшипников необходимо провести тщательный контроль качества.
Визуальный осмотр
Первоначально осуществляется проверка внешнего состояния подшипника на наличие дефектов, таких как царапины, следы коррозии или механические повреждения. Особое внимание уделяется состоянию упаковки, которая должна быть без признаков загрязнения и повреждений.
Измерение геометрических параметров
Проводится измерение основных геометрических характеристик подшипника, включая внешний и внутренний диаметры, ширину, а также радиальное и торцевое биение. Эти параметры оказывают значительное влияние на вибрационные характеристики и тепловыделение подшипника.
Также необходимо проверять высоту буртов внутреннего кольца, которая должна соответствовать требованиям стандарта. Несоответствие данного параметра может привести к нарушению условий монтажа и эксплуатации подшипника.
Сравнение с другими стандартами
Для более полного понимания особенностей ГОСТ 24696-81 целесообразно провести его сравнение с ГОСТ 24698-81, регламентирующим шариковые сферические подшипники:
/ Параметр / ГОСТ 24696-81 (Роликовые) / ГОСТ 24698-81 (Шариковые) / /--------------------------------/-----------------------------------------------------------------/---------------------------------------------------------------/ / Назначение / Восприятие высоких радиальных и умеренных осевых нагрузок, удары, перекосы / Восприятие умеренных радиальных и небольших осевых нагрузок, высокие скорости / / Грузоподъёмность / Очень высокая / Средняя / / Скорость / Низкая / Высокая / / Коэффициент полезного действия / Низкий / Высокий / / Требования к точности монтажа / Компенсация значительных перекосов (до 2-3°) / Компенсация перекосов (до 1.5-2°) /
Выбор между роликовыми и шариковыми подшипниками должен основываться на требованиях к грузоподъёмности и скорости. Для тихоходного оборудования, работающего в условиях высоких нагрузок, предпочтительны роликовые подшипники.
Рекомендации для специалистов
Для обеспечения эффективной эксплуатации сферических роликоподшипников необходимо учитывать следующие рекомендации:
Для конструкторов и технологов:
-
Учитывать температурный режим эксплуатации. При нагреве подшипника свыше 100°C возможно его заклинивание. Рекомендуется заранее согласовывать с поставщиком оптимальный зазор для конкретных условий.
-
Обеспечивать чистоту при монтаже. Попадание пыли в подшипник значительно сокращает его ресурс. Монтаж должен проводиться в условиях, исключающих загрязнение.
-
Правильно выбирать посадки. Наружное кольцо подшипника должно иметь посадку с зазором, обеспечивающим его самоустановку. Внутреннее кольцо устанавливается на вал с натягом.
Для специалистов по закупкам и контролю качества:
-
Требовать полный комплект сопроводительной документации, включая сертификат соответствия ГОСТу и протоколы испытаний на вибрацию и шум.
-
Проверять чёткость маркировки подшипника, которая должна содержать информацию о типе, размере, классе точности, зазоре и товарном знаке производителя.
-
Обращать внимание на состояние упаковки. Упаковка должна быть герметичной, без следов загрязнений и повреждений. Хранение подшипников должно осуществляться в сухом и тёплом месте.
Заключение
ГОСТ 24696-81 является важным нормативным документом, обеспечивающим стандартизацию производства и эксплуатации сферических роликоподшипников. Соблюдение требований данного стандарта позволяет повысить надёжность и долговечность оборудования, снизить затраты на техническое обслуживание и минимизировать простои.
