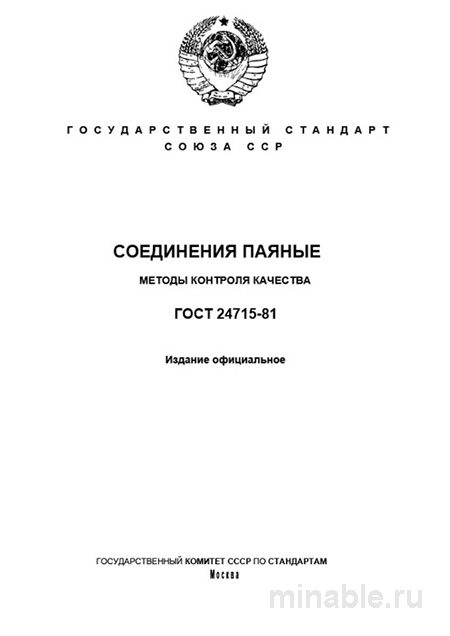

ГОСТ 24715-81: Комплексный разбор методов контроля паяных соединений

Обзор ГОСТ 24715-81: Методы контроля качества паяных соединений

В промышленности, в частности в машиностроении, крайне важно, чтобы паяные соединения обладали необходимой прочностью и надежностью. Они находят применение в теплообменниках, радиоэлектронной аппаратуре и других критически важных устройствах. ГОСТ 24715-81 представляет собой стандарт, регламентирующий методы контроля качества паяных соединений в странах СНГ. Несмотря на то, что данный стандарт был разработан в 1981 году, он продолжает оставаться актуальным и широко используется в практике. В данном обзоре рассматриваются основные положения и методы, предусмотренные стандартом, а также их применение на практике.

Назначение стандарта

Целью ГОСТ 24715-81 является установление требований к методам контроля качества паяных соединений, независимо от способа пайки и типа используемых материалов, включая металлы и их сплавы. Стандарт не определяет конкретные параметры внешнего вида соединения, но регламентирует процедуры, позволяющие оценить его соответствие установленным требованиям.

Методы контроля паяных соединений

Стандарт предусматривает применение различных методов контроля, начиная от простых визуальных осмотров и заканчивая сложными инструментальными методами.

1. Визуальный контроль

Визуальный осмотр является обязательным этапом контроля. В процессе осмотра проверяется:

• Внешний вид шва: он должен быть ровным, без трещин и других дефектов.

• Наличие дефектов: пузырьков воздуха, наплывов, непропая и других несоответствий.

• Соответствие размеров шва требованиям конструкторской документации.

• Отсутствие остатков флюса на поверхности изделия.

В некоторых случаях, по требованию заказчика, изделия могут подвергаться осмотру с использованием лупы. Однако, стандарт не обязывает проводить такие мероприятия. Важно учитывать конкретные требования к качеству изделий при выборе методов контроля.

2. Рентгенографический контроль

Рентгенография позволяет выявить внутренние дефекты шва, такие как пузырьки воздуха, остатки флюса и другие несоответствия. Однако данный метод может быть неэффективным при работе с легкими металлами или мягкими припоями.

3. Ультразвуковой контроль

Ультразвуковой метод контроля используется для обнаружения дефектов, которые не могут быть выявлены с помощью рентгенографии, таких как неровности шва или трещины. Для корректного применения данного метода необходимо проводить настройку оборудования на специальных образцах.

4. Капиллярные методы контроля

Капиллярные методы применяются для выявления микротрещин и других мелких дефектов, которые не видны при визуальном осмотре. Этот метод особенно полезен при массовом производстве.

5. Анализ макро- и микрошлифов

Для получения информации о структуре шва и его качестве могут быть использованы методы анализа макро- и микрошлифов. Для этого изделие разрезают, а затем проводят исследования полученных образцов.

6. Механические испытания

В некоторых случаях необходимо провести проверку прочности паяного соединения. Для этого могут быть использованы методы механических испытаний, такие как растяжение, изгиб или разрыв образца.

Сравнительный анализ ГОСТ 24715-81 с другими стандартами

Существуют и другие стандарты, регулирующие вопросы пайки. Основные различия между ними заключаются в следующем:

• ГОСТ 24715-81 фокусируется на методах контроля готовых изделий.

• ГОСТ 19249-73 определяет типы паяных соединений и их размеры.

• ГОСТ Р ИСО 18279-2009 классифицирует дефекты пайки и предоставляет общие рекомендации по их выявлению.

Эти стандарты являются взаимодополняющими и используются в комплексе для обеспечения высокого качества паяных соединений.

Рекомендации по проведению контроля

Для обеспечения высокого качества контроля рекомендуется придерживаться следующих рекомендаций:

1. Тщательно изучить конструкторскую документацию и требования к изделию.

2. Начать контроль с визуального осмотра всех изделий.

3. При необходимости использовать рентгенографию или ультразвуковой контроль для проверки отдельных изделий.

4. Для особо ответственных изделий или при работе с новыми поставщиками проводить анализ макро- и микрошлифов для оценки структуры шва.

Наиболее распространенные дефекты пайки и методы их выявления

• Непропай: дефект, при котором металл не соединился. Проявляется в виде темного пятна на шве. Может быть выявлен визуально или с помощью рентгенографии.

• Пузырьки воздуха: дефекты, которые могут быть обнаружены при визуальном осмотре с использованием лупы или капиллярными методами.

• Перегрев: дефект, возникающий при превышении температуры пайки, приводящий к деформации металла. Проявляется в виде неровностей или окалины.

• Остатки флюса: белый налет на поверхности изделия, который может быть выявлен визуально или специальными методами контроля.

Заключение

ГОСТ 24715-81 является важным нормативным документом, регламентирующим методы контроля качества паяных соединений. Несмотря на то, что стандарт был разработан достаточно давно, он продолжает оставаться актуальным и востребованным в промышленности. Правильное применение положений стандарта позволяет обеспечить высокое качество паяных изделий и их соответствие установленным требованиям.
