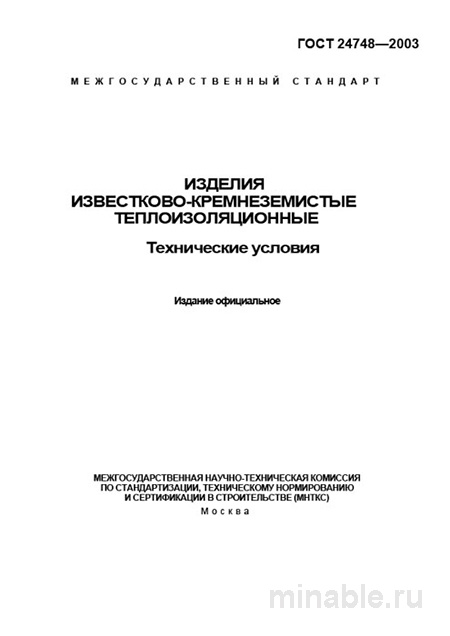

Обзор ГОСТ 24748-2003: Практическое руководство для инженера и технолога
В области машиностроения и промышленного строительства эффективная теплоизоляция играет ключевую роль, обеспечивая не только экономию энергоресурсов, но и безопасность эксплуатации оборудования. ГОСТ 24748-2003, действующий стандарт, регламентирующий требования к теплоизоляционным материалам, является важным нормативным документом, применяемым при работе с высокотемпературными режимами (до 600–650 °C). Данный обзор подготовлен с позиций инженера-технолога, который регулярно применяет положения этого стандарта в своей профессиональной деятельности, включая контроль качества материалов, надзор за производственными процессами и оформление договорных обязательств.
Назначение и область применения стандарта
ГОСТ 24748-2003 устанавливает требования к теплоизоляционным материалам, изготовленным на основе смеси молотой извести, кремнеземистых компонентов (таких как диатомит или трепел) и, в некоторых случаях, асбестового волокна, прошедших термическую обработку в автоклавных условиях. Эти материалы предназначены для защиты промышленного оборудования, трубопроводов и воздуховодов от воздействия высоких температур. Материалы, содержащие асбестовое волокно, выдерживают температуры до 600 °C, тогда как изделия без асбеста – до 650 °C.
Следует отметить, что данные материалы не рекомендуется использовать для изоляции поверхностей, подверженных значительным механическим нагрузкам или резким температурным колебаниям, ввиду их недостаточной механической прочности.
Важные аспекты для технолога
Стандарт включает множество технических требований, однако в практической деятельности особое внимание уделяется нескольким ключевым параметрам.
Материалы и формы
Теплоизоляционные материалы выпускаются в различных формах: плиты, сегменты, скорлупы и цилиндры. В стандарте строго регламентированы размеры и допустимые погрешности. Одним из наиболее распространенных дефектов является несоответствие геометрических параметров, что может привести к образованию зазоров при монтаже и снижению эффективности теплоизоляции. Например, для скорлуп критичными являются отклонения по толщине стенки и внутреннему диаметру.
Физико-механические и теплотехнические характеристики
Основные параметры, подлежащие контролю:
-
Плотность: Материалы классифицируются по маркам в диапазоне от 200 до 450 кг/м³. Материалы с меньшей плотностью обладают лучшими теплоизоляционными свойствами, но меньшей механической прочностью.
-
Прочность на сжатие: С увеличением плотности возрастает прочность материала. Например, для марки 200 прочность составляет 0,5 МПа, для марки 450 – 2,5 МПа.
-
Теплопроводность: Измеряется при различных температурах (25 °C, 125 °C, 300 °C и 500 °C). Данный параметр является критически важным для расчетов, особенно в условиях высоких температур.
-
Влагосодержание: Не должно превышать 5%. Повышенное содержание влаги увеличивает массу материала и ухудшает его теплоизоляционные характеристики.
-
Усадка при нагреве: Не должна превышать 2% после термического воздействия до 600 °C. Значительная усадка свидетельствует о низком качестве сырья или нарушении технологического процесса, что может привести к образованию тепловых мостиков.
Процедура приемки и контроля качества
Приемка партии материалов является обязательным этапом, регламентированным ГОСТ 24748-2003. Контроль качества включает:
-
Визуальный осмотр: Проверка на наличие дефектов, таких как сколы, трещины и расслоения, особенно в углах и кромках изделий.
-
Измерение размеров: Использование штангенциркуля для проверки соответствия изделий чертежам и техническим требованиям.
-
Определение массы: Сравнительный анализ массы контрольных образцов для предварительной оценки плотности материала. В случае значительных отклонений проводятся более детальные лабораторные исследования.
Лабораторные испытания, включая проверку прочности, теплопроводности и усадки, проводятся для каждой пятой партии материалов или при возникновении сомнений в их качестве.
Сравнение с альтернативными материалами
Для оценки преимуществ известково-кремнеземистых материалов целесообразно провести их сравнительный анализ с другими популярными изоляционными материалами, такими как минеральная вата (каменная и стеклянная) и вспученный перлит.
/ Параметр / Известково-кремнеземистые / Минеральная вата / Вспученный перлит / /-------------------------------/-------------------------------/-----------------------------/-----------------------------/ / Температурный диапазон применения, °C / До 600–650 / До 400–700 / До 600 / / Плотность, кг/м³ / 200–450 / 40–200 / 200–350 / / Прочность на сжатие, МПа / 0,5–2,5 / Не нормируется / 0,5–1,2 / / Преимущества / Жесткость, стабильность при высоких температурах / Удобство монтажа, вибростойкость / Хорошая термостойкость, легкость обработки / / Недостатки / Хрупкость, высокое водопоглощение / Усадка при высоких температурах, необходимость механического крепления / Более хрупкий по сравнению с минеральной ватой /
Как видно из таблицы, известково-кремнеземистые материалы предпочтительны для использования в условиях высоких температур, где требуется сохранение формы и механических свойств. В то же время, минеральная вата обеспечивает удобство монтажа и подходит для поверхностей с более мягкими температурными режимами, хотя и подвержена усадке. Вспученный перлит характеризуется высокой термостойкостью, но имеет меньшую механическую прочность.
Рекомендации для специалистов
На основании многолетнего опыта работы с ГОСТ 24748-2003 и материалами, соответствующими данному стандарту, можно сформулировать следующие рекомендации:
При приобретении материалов:
-
Требовать от поставщика полный комплект технической документации, включая результаты испытаний на теплопроводность при высоких температурах и усадку.
-
Указывать в техническом задании не только марку по плотности материала, но и требуемые размеры с допустимыми отклонениями. Это позволит избежать проблем при монтаже и эксплуатации.
-
Обеспечить надлежащие условия хранения материалов, исключающие воздействие влаги и других неблагоприятных факторов.
При приемке и монтаже:
-
Проводить визуальный осмотр материалов на наличие дефектов, а также проверку их целостности с помощью постукивания.
-
Использовать влагомеры для определения уровня влажности материалов. Повышенное влагосодержание является критическим дефектом.
-
При монтаже скорлуп на трубопроводы избегать применения ударных инструментов, которые могут привести к образованию трещин. Рекомендуется использовать пилы с алмазными или твердосплавными режущими элементами.
В заключение, ГОСТ 24748-2003 представляет собой детально проработанный и полезный нормативный документ, регламентирующий требования к теплоизоляционным материалам. Его правильное применение способствует выбору качественных материалов, обеспечивающих надежную и долговечную защиту промышленных объектов от высоких температур. Понимание особенностей данного стандарта и его отличий от альтернативных нормативных документов позволяет принимать обоснованные решения при проектировании и эксплуатации теплоизолированных систем.
