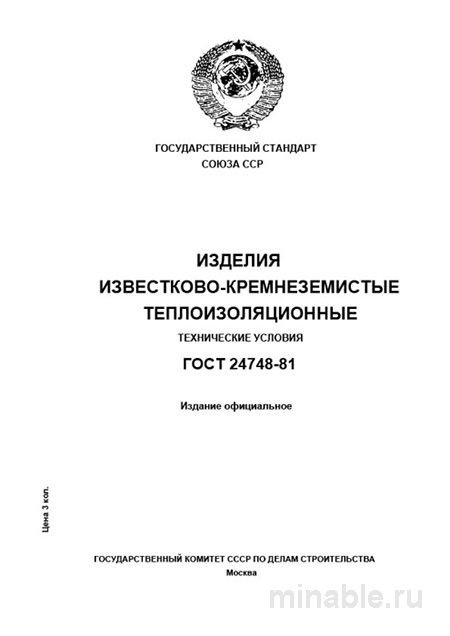

Обзор ГОСТ 24748-81: Практическое руководство для инженера и технолога
При проектировании и строительстве промышленных объектов, включая заводы и фабрики, особое внимание уделяется обеспечению теплоизоляции оборудования и трубопроводов. Это позволяет не только снизить энергозатраты, но и повысить уровень безопасности производственных процессов. В рамках нормативного регулирования данного вопроса важную роль играет ГОСТ 24748-81, который устанавливает требования к материалам для теплоизоляции, изготовленным на основе извести и кремнезема.
Цель и область применения ГОСТ 24748-81
Настоящий стандарт распространяется на теплоизоляционные изделия, изготовленные из ячеистых силикатных материалов, включающих в себя диатомит и трепел, обработанные паром под высоким давлением. Эти материалы предназначены для теплоизоляции поверхностей, подвергающихся воздействию температур в диапазоне от 20°C до 600°C.
Основные области применения данных материалов включают:
-
Теплоизоляцию оборудования и трубопроводов на тепловых сетях.
-
Теплоизоляцию паропроводов, воздуховодов и дымоходов.
-
Защиту металлических конструкций от воздействия высоких температур и открытого огня.
Следует отметить, что при эксплуатации материалов в условиях температур 500–600°C рекомендуется использовать изделия с более высокой плотностью и прочностью для предотвращения потери эксплуатационных характеристик.
Характеристики материалов и их свойства
ГОСТ 24748-81 детально регламентирует состав, размеры и основные физико-механические свойства теплоизоляционных изделий.
Состав материалов
Материалы должны содержать воздушную известь и кремнезем, например, молотый диатомит. Качество исходных компонентов напрямую влияет на эксплуатационные характеристики готовой продукции. Технологический процесс включает обработку паром, обеспечивающую повышенную прочность и долговечность изделий.
Размеры и маркировка
Теплоизоляционные изделия выпускаются в различных формах: плиты, сегменты, скорлупы и цилиндры. Стандарт устанавливает точные размеры и допустимые отклонения:
-
Длина и ширина плит: от 600 до 1200 мм, толщина: от 30 до 100 мм, допустимые отклонения не более ±2 мм и ±3 мм соответственно.
-
Размеры сегментов и скорлуп: длина и ширина от 300 до 900 мм, толщина: от 20 до 60 мм, допустимые отклонения не более ±2 мм и ±1,5 мм соответственно.
Основные технические характеристики
Основные параметры теплоизоляционных изделий включают:
-
Плотность: от 200 до 400 кг/м³, что является ключевым показателем прочности.
-
Прочность на изгиб: от 0,3 до 0,7 МПа, характеризующая способность материала выдерживать механические нагрузки.
-
Теплопроводность: в сухом состоянии не более 0,065 Вт/(м·°C) для изделий плотностью 200 кг/м³ и не более 0,09 Вт/(м·°C) для изделий плотностью 400 кг/м³, что свидетельствует о высоких теплоизоляционных свойствах.
-
Влажность: не более 15%, влияющая на стабильность эксплуатационных характеристик.
-
Усадка при температуре 600°C: не более 2%, что указывает на устойчивость к термическим воздействиям.
Контроль качества материалов
Контроль качества теплоизоляционных изделий осуществляется в соответствии с требованиями ГОСТ 24748-81 и включает следующие этапы:
-
Визуальная проверка размеров, внешнего вида, плотности, влажности и прочности на изгиб.
-
Периодическая проверка теплопроводности и устойчивости к высоким температурам каждые 30 дней.
Для проведения испытаний от каждой партии материалов отбираются контрольные образцы: 5 штук для плит, 3 штуки для сегментов и скорлуп.
Сравнение с альтернативными материалами
При выборе теплоизоляционных материалов необходимо учитывать их эксплуатационные характеристики в сравнении с другими видами утеплителей. Ниже представлена сравнительная таблица основных параметров:
\
/ Параметр / ГОСТ 24748-81 (Известково-кремнеземистые) / ГОСТ 10140-80 (Перлитовые на битуме) / ГОСТ 9573-2012 (Плиты из минеральной ваты) / /-------------------------------------------------------/--------------------------------------------/-------------------------------------/--------------------------------------------/ / Температурный предел, °C / До 600 / До 400 (в зависимости от связующего) / До 700 (в зависимости от типа) / / Плотность, кг/м³ / 200 - 400 / 150 - 400 / 35 - 200 / / Теплопроводность, Вт/(м·°C) / 0,065 - 0,09 / 0,056 - 0,087 / 0,033 - 0,046 / / Прочность на сжатие/изгиб / Высокая (на изгиб) / Низкая / Низкая (на сжатие при 10% деформации) / / Гидрофобность / Низкая (гигроскопичны) / Высокая (битумная пропитка) / Высокая (при обработке гидрофобизаторами) / / Ключевое преимущество / Высокая прочность и термостойкость / Влагостойкость, низкая стоимость / Низкая теплопроводность, негорючесть /
Практические рекомендации
При выборе и использовании теплоизоляционных материалов рекомендуется учитывать следующие аспекты:
При покупке
-
Запрашивать у поставщика паспорт качества на партию материалов, содержащий результаты всех предусмотренных стандартом испытаний.
-
Уточнять состав кремнезема (диатомит обеспечивает более высокие прочностные характеристики по сравнению с трепелом).
-
При эксплуатации материалов в условиях высоких температур (500–600°C) отдавать предпочтение изделиям с плотностью 350 или 400 кг/м³.
При приемке
-
Проводить визуальный осмотр материалов на предмет соответствия размеров и внешнего вида требованиям стандарта.
-
Измерять плотность контрольных образцов для подтверждения соответствия заявленным характеристикам.
-
Проверять механическую прочность изделий, разрушая контрольные образцы. Качественные материалы должны демонстрировать высокую устойчивость к механическим нагрузкам.
При хранении и монтаже
-
Обеспечивать хранение материалов в условиях, исключающих воздействие влаги.
-
Использовать мягкие стропы при погрузочно-разгрузочных работах для предотвращения повреждений.
-
Защищать теплоизоляционные изделия от механических воздействий и воздействия влаги, используя металлические покрытия или другие защитные материалы.
ГОСТ 24748-81 является важным нормативным документом, регламентирующим требования к теплоизоляционным материалам на основе извести и кремнезема. Несмотря на то, что данные материалы не обладают наилучшими теплоизоляционными свойствами, их высокая прочность и устойчивость к термическим воздействиям делают их незаменимыми в ряде промышленных применений.
