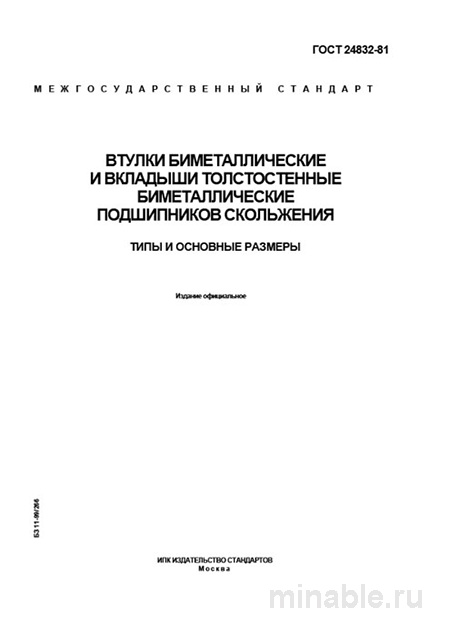

Обзор стандарта ГОСТ 24832-81: Биметаллические втулки и толстостенные вкладыши
В области машиностроения, особенно в тяжелом и энергетическом секторах, особое внимание уделяется надежности функционирования компонентов. Одним из ключевых элементов являются подшипники, часто производимые в соответствии с ГОСТ 24832-81. Данный стандарт, несмотря на свою длительную историю, продолжает оставаться актуальным и востребованным.
Назначение и область применения
ГОСТ 24832-81 регламентирует требования к конструкции, размерам и материалам биметаллических втулок и вкладышей для подшипников. Биметаллическими они называются из-за наличия двух компонентов: основного материала (обычно сталь или чугун) и антифрикционного покрытия (например, оловянный сплав).
Эти компоненты применяются в условиях высоких нагрузок, наличия ударных и вибрационных воздействий, а также при недостаточной подаче смазочного материала. Основные области их использования включают:
-
Двигатели и компрессоры.
-
Станки и механизмы для прокатки металла.
-
Турбины и насосы.
-
Тяжелая техника, включая экскаваторы и бульдозеры.
Материалы и технологии производства
Основа втулок и вкладышей может быть выполнена из стали или чугуна. Чугун обладает лучшей демпфирующей способностью, в то время как сталь демонстрирует более высокую прочность. Антифрикционный слой изготавливается из специальных сплавов, обеспечивающих снижение трения и износа. Наиболее распространенным материалом для этого слоя является оловянный сплав, отличающийся хорошей прирабатываемостью и устойчивостью к заеданию.
Качество соединения слоев имеет критическое значение для эксплуатационных характеристик изделия. Стандарт не регламентирует конкретные методы нанесения антифрикционного покрытия, что может влиять на качество продукции в зависимости от производителя.
Методы контроля качества
При производстве и приемке продукции проводится комплекс контрольных мероприятий:
-
Визуальный осмотр поверхности изделия на предмет наличия дефектов, таких как трещины, сколы и неровности.
-
Контроль геометрии изделия, включая проверку его цилиндричности и прямолинейности.
-
Оценка качества соединения слоев с использованием ультразвуковых методов или путем простукивания.
-
Измерение твердости антифрикционного слоя с применением специализированных приборов, обеспечивающих соответствие заданным требованиям.
Сравнительный анализ с другими стандартами
Существует ряд других нормативных документов, регламентирующих производство аналогичных изделий, например, ГОСТ 29298-2005. Основные отличия между этими стандартами включают:
-
Область применения: ГОСТ 29298-2005 предназначен для изделий, работающих в менее нагруженных условиях и при более стабильных режимах эксплуатации.
-
Конструкция: изделия по ГОСТ 29298-2005 представляют собой цельнолитые детали из бронзы.
-
Прочностные характеристики: изделия, соответствующие ГОСТ 24832-81, обладают более высокой прочностью по сравнению с продукцией, изготовленной по ГОСТ 29298-2005.
-
Стоимость производства: изделия по ГОСТ 29298-2005 обычно имеют более низкую себестоимость из-за меньшей сложности технологического процесса.
Рекомендации для специалистов
Для инженеров и конструкторов:
-
Предусматривать возможность последующей механической обработки изделия для достижения требуемых параметров.
-
Включать в техническую документацию четкие указания по методам контроля качества и допустимым отклонениям.
Для специалистов по закупкам и контролю качества:
-
Требовать от производителя предоставления сертификатов соответствия и иных документов, подтверждающих качество продукции.
-
Обращать особое внимание на качество соединения разъемных вкладышей, поскольку данная зона является наиболее уязвимой.
-
Обеспечивать условия хранения продукции, исключающие возможность коррозии.
Заключение
Стандарт ГОСТ 24832-81 является важным нормативным документом, регулирующим производство биметаллических втулок и вкладышей для подшипников, работающих в условиях высоких нагрузок и нестабильных режимов эксплуатации. Соблюдение требований данного стандарта позволяет повысить надежность и долговечность оборудования, а также снизить затраты на его обслуживание и ремонт.
