Обзор ГОСТ 24890-81: для инженеров и специалистов

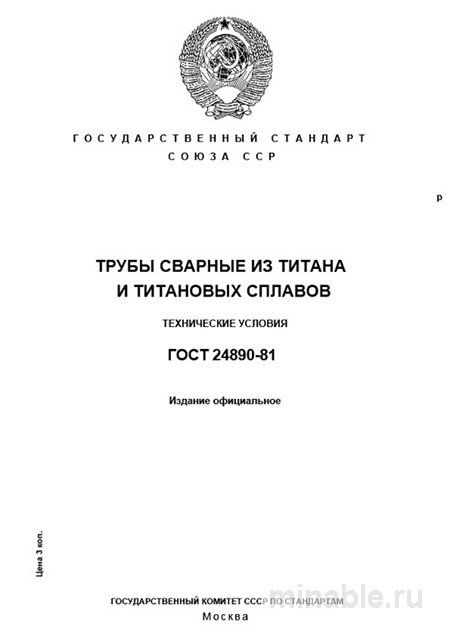

В области проектирования и производства машин и трубопроводов, эксплуатируемых в агрессивных средах, титановые трубы демонстрируют высокие эксплуатационные характеристики. Их использование обусловлено не только специфическими физико-механическими свойствами, но и возможностью обеспечения надежности и долговечности конструкций. Основным нормативным документом, регламентирующим качество сварных титановых труб на территории постсоветского пространства, является ГОСТ 24890-81 «Трубы сварные из титана и титановых сплавов. Технические условия». Данный обзор направлен на предоставление специалистам, включая главных инженеров, технологов и специалистов по закупкам, структурированной информации о содержании и значении данного стандарта.
Цель и область применения стандарта
Стандарт ГОСТ 24890-81 устанавливает требования к производству и поставке сварных труб, изготовленных методами холодной и горячей деформации. Область применения стандарта охватывает широкий спектр отраслей, включая химическую промышленность, судостроение, авиационно-космическую отрасль, энергетику и медицину. Важно отметить, что стандарт не распространяется на бесшовные трубы (ГОСТ 22897-86) и трубы, предназначенные для теплообменников (ГОСТ 24892-81).
Основные положения стандарта
Стандарт определяет три ключевых аспекта, которым должны соответствовать сварные титановые трубы: материал изготовления, геометрические параметры и механические свойства.
-
Материалы: Трубы изготавливаются из титановых сплавов, таких как марки ВТ1-0, ВТ1-00, ОТ4, ОТ4-1 и других. Выбор конкретного сплава определяется требованиями к прочности, пластичности, коррозионной стойкости и технологичности обработки. Например, технический титан марки ВТ1-0 обладает высокой коррозионной стойкостью, но меньшей прочностью по сравнению с легированным сплавом ОТ4-1.
-
Геометрические параметры: Стандарт предусматривает широкий диапазон диаметров труб (от 8 до 102 мм) и толщин стенок (от 0,5 до 3,0 мм). Допуски на отклонения от номинальных размеров зависят от метода изготовления и оказывают значительное влияние на проектирование трубопроводных систем.
-
Механические характеристики: Для каждой марки титанового сплава установлены минимальные значения прочностных и пластических характеристик. Например, после отжига трубы из сплава ВТ1-0 должны иметь предел прочности не менее 400 МПа и относительное удлинение не менее 22%. Эти параметры обеспечивают способность труб выдерживать рабочие нагрузки, а также механические воздействия, такие как удары и вибрации.
Методы контроля качества
Контроль качества сварных титановых труб включает несколько этапов, каждый из которых направлен на проверку соответствия продукции требованиям стандарта.
-
Визуальный осмотр: Каждая труба подвергается осмотру на предмет наличия дефектов поверхности, таких как трещины, вмятины, царапины и другие повреждения. Особое внимание уделяется качеству сварного шва, который должен быть выполнен без дефектов, таких как наплывы, непровары или поры.
-
Измерение геометрических параметров: Отбор проб для измерения размеров осуществляется в соответствии с установленными методиками. При выявлении отклонений хотя бы у одной трубы, контролю подлежит вся партия.
-
Механические испытания: Образцы труб подвергаются испытаниям на растяжение и гидроиспытаниям на прочность. Это позволяет оценить способность труб выдерживать эксплуатационные нагрузки.
-
Неразрушающий контроль: Для выявления внутренних дефектов сварного шва применяются методы ультразвукового контроля или радиационной дефектоскопии. Настройка оборудования должна соответствовать требованиям стандарта для обеспечения точности измерений.
Сравнительный анализ с другими стандартами
Для более глубокого понимания особенностей ГОСТ 24890-81 необходимо провести его сравнительный анализ с другими нормативными документами, регулирующими производство титановых труб.
/ Характеристика / ГОСТ 24890-81 (Сварные трубы) / ГОСТ 22897-86 (Бесшовные трубы) / ГОСТ 24892-81 (Теплообменники) / /-------------------------------/--------------------------------/--------------------------------/--------------------------------/ / Назначение / Трубопроводы для агрессивных сред / Ответственные конструкции / Теплообменное оборудование / / Основной конструктивный признак/ Сварной шов / Отсутствие сварного шва / Гладкая внутренняя поверхность / / Допуски на толщину стенки / Стандартные / Более строгие / Очень строгие / / Стоимость производства / Ниже / Выше / Выше / / Критичные дефекты / Непровар, трещины / Внутренние дефекты / Задиры, нарушающие гладкость /
Практические рекомендации
На основании опыта применения ГОСТ 24890-81 можно сформулировать следующие рекомендации:
-
При закупках: Требовать предоставления паспорта качества на каждую партию труб, в котором должны быть указаны марка сплава, номер плавки, результаты испытаний, а также информация о настройках оборудования.
-
При приемке на склад: Осуществлять проверку размеров и состояния труб, а также проводить осмотр внутренней поверхности с использованием эндоскопов или других специализированных инструментов.
-
При возникновении спорных ситуаций: Отбирать образцы труб для проведения лабораторных испытаний в аккредитованных лабораториях, что позволит объективно оценить качество продукции.
Заключение
ГОСТ 24890-81 является основополагающим нормативным документом, регламентирующим требования к качеству сварных титановых труб. Стандарт охватывает все этапы производственного процесса, начиная от выбора сырья и заканчивая контролем готовой продукции. Понимание и соблюдение требований данного стандарта позволяет обеспечить надежность и долговечность трубопроводных систем, эксплуатируемых в сложных условиях.
