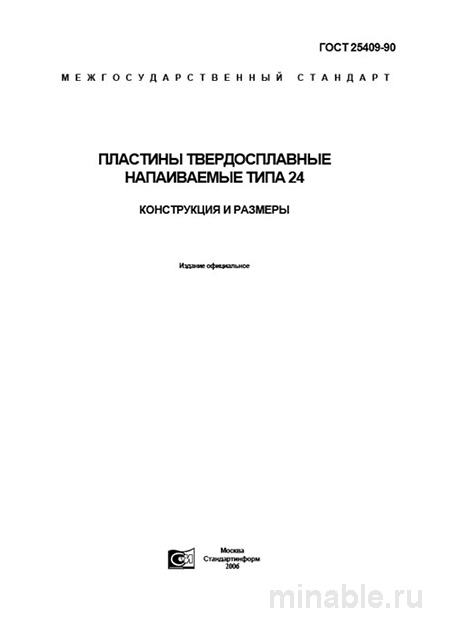

ГОСТ 25409-90: Пластины твердосплавные - Полный Разбор

Обзор ГОСТ 25409-90: Пластинчатые режущие элементы для инструментов

В машиностроительной отрасли, где важна точность и качество выполнения операций, стандарты играют ключевую роль в обеспечении соответствия продукции установленным требованиям. ГОСТ 25409-90 регламентирует характеристики пластинчатых режущих элементов, предназначенных для крепления к инструментам. Эти элементы применяются для обработки различных материалов, включая сталь и чугун. В данном обзоре рассмотрены основные аспекты ГОСТ 25409-90, включая назначение пластин, их конструктивные особенности, материалы изготовления, методы контроля качества и особенности применения.

Назначение и функции пластин

ГОСТ 25409-90 описывает пластинчатые режущие элементы, которые крепятся к инструментам и используются для обработки различных материалов. Эти элементы предназначены для выполнения черновых и получистовых операций по резке стали и чугуна. Они обладают пятиугольной формой, что позволяет осуществлять резку одновременно в пяти точках, обеспечивая высокую производительность и эффективность процесса.

Конструктивные особенности пластин

Согласно стандарту, пластинчатые режущие элементы имеют строго определенные геометрические параметры, включая длину, ширину, толщину и углы. Одним из ключевых параметров является угол резания, который для пластин типа 24 составляет 60 градусов. Несоответствие данного параметра установленным требованиям может привести к снижению качества обработки или выходу инструмента из строя.

Материалы изготовления

Пластины изготавливаются из специализированных сплавов, которые обеспечивают высокую износостойкость и способность выдерживать значительные механические нагрузки. В зависимости от обрабатываемого материала, применяются два типа сплавов:

• Сплавы на основе вольфрама и кобальта (ВК) — используются для обработки чугуна и цветных металлов.

• Сплавы на основе вольфрама, титана и кобальта (ТК) — предназначены для обработки стали.

Выбор конкретной марки сплава (например, ВК8 или Т5К10) осуществляется технологом с учетом требований к обработке и характеристик обрабатываемого материала.

Контроль качества пластин

При поступлении пластин на предприятие проводится комплекс мероприятий по контролю их качества. В рамках контроля выполняются следующие операции:

1. Измерение геометрических параметров — проверка соответствия размеров пластин установленным требованиям.

2. Измерение твердости — определение твердости материала пластин с использованием специализированных приборов.

3. Визуальный осмотр — выявление возможных дефектов, таких как трещины, сколы и другие повреждения.

Пластины, не соответствующие установленным стандартам, к использованию не допускаются.

Сравнительный анализ типов пластин

Для более полного понимания назначения пластин различных типов, проведем их сравнительный анализ:

/ Тип пластины / Назначение / Количество режущих кромок / Прочность / /------------------/--------------------------------------------/--------------------------/----------------------------/ / Тип 24 (пятиугольные) / Черновая и получистовая обработка стали и чугуна / 5 / Очень высокая / / Тип 21 (квадратные) / Различные виды обработки / 4 / Высокая / / Тип 10 (круглые) / Профильное точение, растачивание, обработка канавок / Много (за счет поворота) / Низкая /

Из приведенной таблицы следует, что пластины типа 24 наиболее эффективны для выполнения черновых операций на высоких скоростях. Их высокая прочность и износостойкость делают их предпочтительными для применения в условиях интенсивной эксплуатации. Однако следует учитывать, что данные пластины не подходят для выполнения точных и деликатных операций.

Рекомендации по применению пластин

При работе с пластинчатыми режущими элементами рекомендуется соблюдать следующие правила:

• При выборе пластин необходимо указывать марку сплава, соответствующую требованиям к обработке конкретного материала.

• Перед установкой пластин следует проводить их визуальный и измерительный контроль качества.

• Пластины типа 24 не рекомендуется использовать для выполнения точных и высокоточных операций.

Заключение

ГОСТ 25409-90 является важным нормативным документом, который регламентирует характеристики пластинчатых режущих элементов. Соблюдение требований данного стандарта обеспечивает высокое качество обработки и долговечность инструмента. Понимание и правильное применение положений ГОСТ 25409-90 является необходимым условием для эффективной работы в машиностроительной отрасли.
