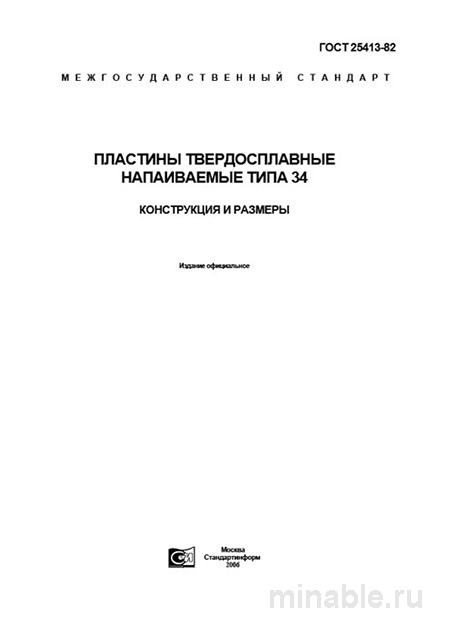

Обзор стандарта ГОСТ 25413-82: Назначение и применение в производственной деятельности
В области машиностроения, особенно при обработке небольших партий деталей, где использование современных сменных пластин не всегда целесообразно, применяются специализированные твердосплавные пластины типа 34. ГОСТ 25413-82 регламентирует технические характеристики и требования к данным пластинам, обеспечивая их высокую функциональность и надежность в производственном процессе.
Область применения пластин типа 34
Пластины типа 34 предназначены для оснащения специальных резцов, используемых при обработке деталей на токарных станках. Отличительной особенностью данных пластин является наличие двух рабочих углов в 35° и 34°, что обеспечивает их универсальность и стабильность при выполнении операций резания. Пластины типа 34 широко применяются для выполнения как черновой, так и чистовой обработки различных материалов, включая металлы, на универсальных токарных станках.
При необходимости обработки валов или удаления значительных слоев материала с заготовок, резцы, оснащенные пластинами по ГОСТ 25413-82, оказываются предпочтительными. Это обусловлено высокой прочностью и износостойкостью данных пластин, что особенно актуально при эксплуатации на станках, подверженных вибрациям.
Технические характеристики и геометрия
Стандарт ГОСТ 25413-82 устанавливает строгие требования к форме и размерам пластин типа 34. Основным параметром является длина большой стороны (L), которая обозначается в маркировке, например, 34-010, где 10 мм указывает на длину в 10 миллиметров.
Материалы изготовления
Для производства пластин типа 34 применяются различные марки твердых сплавов, выбор которых зависит от обрабатываемого материала:
-
Для чугуна, цветных металлов и других неметаллических материалов: ВК8, ВК6, ВК4.
-
Для обработки сталей: Т5К10, Т15К6, Т14К8.
Правильный выбор марки твердого сплава является ключевым фактором, влияющим на долговечность инструмента и эффективность его работы.
Допуски и геометрические параметры
ГОСТ 25413-82 устанавливает жесткие допуски на размеры пластин:
-
Длина большой стороны (L): отклонение составляет ±0,2 мм для размеров до 16 мм и ±0,3 мм для размеров свыше 16 мм.
-
Радиус при вершине (r): допускается увеличение на +0,4 мм.
-
Толщина пластины (s): отклонение составляет ±0,2 мм.
Особое внимание уделяется точности углов между кромками, что является важным условием для обеспечения качественной работы инструмента.
Контроль качества пластин
Для предотвращения использования бракованных пластин и обеспечения их соответствия требованиям стандарта, проводится комплексный контроль качества:
-
Визуальный осмотр: проверка на наличие трещин, сколов и неровностей на кромках.
-
Измерительный контроль: выборочная проверка размеров и углов пластин с использованием специализированных инструментов.
-
Контроль чистоты поверхности: обеспечение отсутствия окалины, загрязнений и других дефектов.
-
Проверка маркировки: соответствие маркировки на пластине данным, указанным в паспорте партии.
Сравнительный анализ с другими типами пластин
Для более полного понимания преимуществ пластин типа 34, проведем их сравнение с пластинами типа 21 (прямоугольными) по ГОСТ 25393-82:
/ Параметр / Пластины типа 34 / Пластины типа 21 / /----------------------------/---------------------------------------------------------/------------------------------------------------------------/ / Основное назначение / Обработка деталей на токарных станках (обдирка, подрезка торцов) / Обработка деталей на токарных станках, включая расточные работы / / Преимущества / Два рабочих угла обеспечивают универсальность и прочность / Простая форма и большая длина режущей кромки для некоторых задач / / Прочность / Высокая прочность благодаря массивной форме / Прочность зависит от соотношения сторон пластины / / Размеры / Допуски такие же, как у пластин типа 21 / Допуски такие же, как у пластин типа 34 / / Стоимость / Дороже из-за более сложной геометрии и большего количества режущих кромок / Дешевле, но требует замены после износа двух кромок /
Пластины типа 34 рекомендуется использовать в ситуациях, требующих универсального и прочного инструмента для выполнения различных операций. Пластины типа 21 могут быть предпочтительны для более специализированных задач.
Рекомендации для специалистов
При проектировании технологической оснастки необходимо указывать не только тип пластины, но и ее конкретные размеры. При закупках рекомендуется указывать марку твердого сплава для обеспечения соответствия инструмента специфическим требованиям производства.
Также важно соблюдать правильную установку пластины в державку при заточке для обеспечения максимальной эффективности ее работы. В некоторых случаях, при обработке специальных материалов, таких как жаропрочные сплавы, может потребоваться использование пластин из более дорогих и износостойких материалов.
Заключение
ГОСТ 25413-82 является важным нормативным документом, регламентирующим технические характеристики и требования к твердосплавным пластинам типа 34. Правильное применение данного стандарта способствует созданию надежного и эффективного инструмента, что в свою очередь позволяет снизить затраты и повысить качество производственных процессов.
