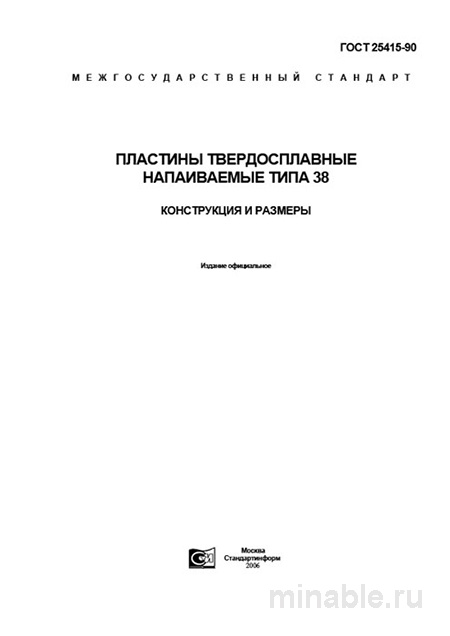

Обзор ГОСТ 25415-90: напаиваемые пластины для тяжёлой работы
В современной металлообработке используются различные типы режущих инструментов, включая сменные и напаиваемые пластины. Несмотря на популярность первых, напаиваемые пластины остаются незаменимыми в ситуациях, требующих высокой прочности и надёжности. ГОСТ 25415-90 регламентирует характеристики твёрдосплавных напаиваемых пластин типа 38, предназначенных для токарных, строгальных и долбёжных резцов. Данный стандарт продолжает оставаться актуальным, обеспечивая решение сложных производственных задач.
Цель стандарта
ГОСТ 25415-90 устанавливает технические требования к конструкции, размерам и характеристикам напаиваемых твёрдосплавных пластин типа 38. Эти пластины применяются для обработки материалов с высокими прочностными характеристиками, включая чугун, сталь и цветные металлы, в условиях значительных ударных нагрузок и грубой обработки. Ромбическая форма пластин обеспечивает их повышенную прочность и надёжность.
Основные параметры пластин
В стандарте подробно описаны геометрические и физико-механические параметры пластин типа 38.
Геометрические параметры
Пластины типа 38 имеют ромбическую форму с углами 100° или 110°. Основные размеры включают:
-
Длина пластины: от 10 до 25 мм;
-
Ширина пластины: от 6 до 16 мм;
-
Радиус при вершине: 0,5, 0,8, 1,0, 1,2, 1,6 и 2,0 мм;
-
Толщина: от 3 до 6 мм.
Радиус при вершине влияет на прочность пластины и её способность противостоять нагрузкам. Толщина пластины определяет её устойчивость к износу и механическим повреждениям.
Маркировка пластин типа 38 осуществляется по следующей схеме: 381R-035, где:
-
38 — тип пластины;
-
1 — длина (10 мм);
-
R — радиус при вершине (110°);
-
03 — толщина (3 мм);
-
50 — радиус при вершине (0,5 мм).
Материалы
В качестве материала для пластин типа 38 применяются твёрдые сплавы, обеспечивающие высокую износостойкость и прочность. Для обработки чугуна и цветных металлов используются сплавы ВК8 и ВК6, а для обработки сталей — сплавы Т5К10 и Т14К8.
Контроль качества пластин
При поступлении пластин на предприятие проводится комплекс мероприятий по контролю их качества.
Визуальный осмотр
Осуществляется проверка пластин на наличие дефектов, таких как трещины, сколы и раковины. Для этого используется лупа с увеличением не менее 10 крат. Поверхность пластин должна быть гладкой, без следов механической обработки и других дефектов.
Измерение размеров
Размеры пластин измеряются с помощью специализированных измерительных инструментов. Допуски на отклонения от номинальных размеров указаны в стандарте ГОСТ 25415-90.
Определение твёрдости
В отдельных случаях проводится выборочное измерение твёрдости пластин. Для этого используются методы Роквелла или Виккерса, обеспечивающие точность и воспроизводимость результатов.
Сравнение с другими стандартами
Для более полного понимания особенностей пластин по ГОСТ 25415-90 целесообразно провести их сравнение с пластинами, регламентируемыми ГОСТ 2209-90.
/ Параметр / ГОСТ 25415-90 (Пластины типа 38) / ГОСТ 2209-90 (Пластины типа 01-03) / /--------------------------------------------/------------------------------------/------------------------------------/ / Основное назначение / Для тяжёлой работы с ударными нагрузками / Для обычных операций резания / / Форма и угол при вершине / Ромб (100° или 110°) / Прямоугольник или квадрат (90°) / / Прочность вершины / Высокая / Средняя / / Универсальность / Специализированные / Универсальные / / Типичные допуски на размеры / Стандартные (h23, h24) / Стандартные (h23, h24) /
Как видно из таблицы, пластины по ГОСТ 25415-90 предназначены для выполнения тяжёлых операций, требующих повышенной прочности и устойчивости к ударным нагрузкам, в то время как пластины по ГОСТ 2209-90 более универсальны и подходят для широкого спектра операций резания.
Рекомендации для технологов и специалистов по снабжению
-
Пластины типа 38 не предназначены для выполнения чистовой обработки или длительного резания без значительных нагрузок. Их применение целесообразно в условиях, требующих высокой износостойкости и прочности.
-
При оформлении заказа необходимо указывать марку твёрдого сплава, состояние режущей кромки (например, заготовка или заточенная) и требования к упаковке.
-
При приёмочном контроле следует тщательно проверять пластины на наличие трещин и других дефектов.
-
Перед началом эксплуатации необходимо проводить очистку пластин и державок. Рекомендуется использовать технологии пайки, обеспечивающие минимальные термические напряжения, а также медленное охлаждение для предотвращения образования трещин.
Заключение
ГОСТ 25415-90 является важным нормативным документом, регламентирующим характеристики напаиваемых твёрдосплавных пластин типа 38. Его применение позволяет эффективно решать задачи, связанные с обработкой материалов в условиях высоких нагрузок и износа. Для достижения оптимальных результатов необходимо учитывать все требования стандарта и правильно организовывать процесс эксплуатации пластин.
