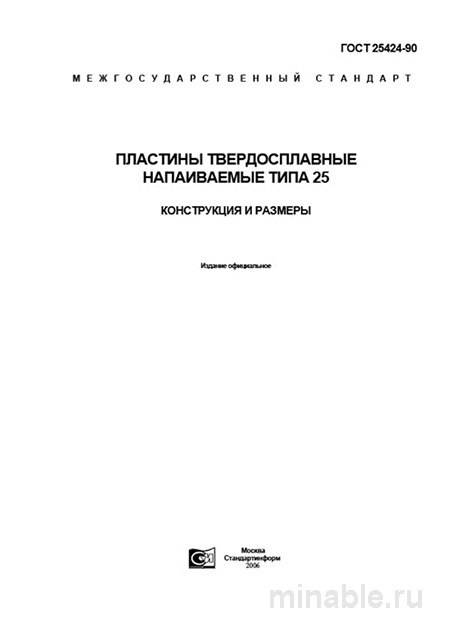

ГОСТ 25424-90: Пластины твердосплавные - Разбор и Описание

Обзор ГОСТ 25424-90: Напаиваемые пластины для работы в тяжелых условиях

В современной металлообработке используются два типа режущих инструментов: сменные и напаиваемые пластины. Несмотря на развитие технологий, напаиваемые пластины сохраняют свою значимость, особенно в условиях интенсивной эксплуатации. ГОСТ 25424-90 регламентирует требования к одному из видов таких пластин – пластинам типа 25, предназначенным для использования на токарных, расточных и строгальных станках высокой мощности.

Назначение и область применения пластин типа 25

Пластины типа 25 имеют форму правильного пятиугольника и предназначены для крепления на державки резцов. Они применяются для выполнения черновой и получистовой обработки заготовок из стали, чугуна и цветных металлов, обеспечивая высокую производительность при обработке крупных и сложных деталей.

Технические характеристики пластин типа 25

Основные параметры пластин типа 25 включают:

• Геометрическую форму – правильный пятиугольник.

• Функциональное назначение – обработка стали, чугуна и цветных металлов.

• Эксплуатационные преимущества – эффективное снятие стружки, снижение нагрузки на станок и высокая прочность крепления.

Конструктивные особенности пластин

Пластины типа 25 выпускаются в трех конструктивных исполнениях:

1. С плоской поверхностью и отверстием для крепления.

2. С плоской поверхностью без отверстия.

3. С углублением под пайку и отверстием для крепления.

Наиболее распространенным является третий тип пластин, так как наличие углубления способствует улучшению адгезии пластины к державке и повышает надежность соединения.

Материалы и параметры твердости

Для изготовления пластин типа 25 используются твердые сплавы, разделяемые на две категории:

• Сплавы для обработки чугуна, цветных металлов и других материалов.

• Сплавы для обработки стали.

Требования к твердости пластин варьируются в зависимости от обрабатываемого материала:

• Для чугуна и цветных металлов – 88-90 HRA.

• Для стали – 89-91 HRA.

Контроль качества пластин

Контроль качества пластин типа 25 осуществляется в три этапа:

1. Визуальная проверка на наличие дефектов, таких как трещины, сколы или неровности.

2. Геометрическая проверка размеров и углов с использованием специализированных измерительных инструментов.

3. Измерение твердости пластин с применением твердомера.

Сравнительный анализ с другими типами пластин

Пластины типа 25 предназначены для выполнения операций тяжелого резания и не рекомендуются для чистовой обработки. В отличие от них:

• Пластины типа 20 (квадратной формы) используются для чистовой обработки поверхностей.

• Пластины типа 21 (треугольной формы) применяются на станках с низкой жесткостью конструкции.

Рекомендации для специалистов в области металлообработки

При выборе напаиваемых пластин типа 25 рекомендуется учитывать следующие факторы:

• Для операций тяжелого резания следует использовать пятиугольные пластины.

• При приемке пластин необходимо проводить тщательный контроль их качества и геометрических параметров.

• В технической документации на заказ необходимо указывать тип пластины, ее размеры, марку сплава и конструктивное исполнение.

• Важно подбирать мощность горелочного оборудования или паяльного аппарата с учетом характеристик пластины, чтобы избежать ее разрушения в процессе пайки.

Заключение

ГОСТ 25424-90 является важным нормативным документом, определяющим требования к напаиваемым пластинам типа 25. Соблюдение положений стандарта обеспечивает выбор качественных и надежных режущих инструментов для выполнения сложных задач в области тяжелого машиностроения.
