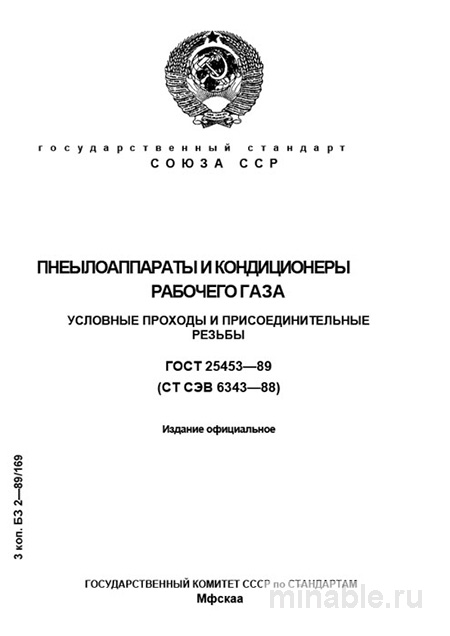

ГОСТ 25453-89: Пневмоаппараты и кондиционеры - Разбор стандарта

Обзор ГОСТ 25453-89: Стандарт для контроля пневматических систем

В машиностроительной отрасли, где каждая деталь и каждый элемент играют важную роль, надежность пневматических систем является ключевым фактором успешного функционирования оборудования. ГОСТ 25453-89 обеспечивает унификацию всех компонентов пневматических систем, включая фильтры, клапаны и приводы. Данный стандарт регламентирует технические характеристики и параметры указанных элементов, что позволяет инженерам и техническим специалистам легко идентифицировать совместимые детали и избегать ошибок при их интеграции.

Основные функции ГОСТ 25453-89

Основной целью стандарта является создание единой системы обозначений и требований для всех элементов пневматических систем. ГОСТ 25453-89 устанавливает стандартизированные размеры воздушных проходов и резьбовых соединений, что обеспечивает взаимозаменяемость компонентов и упрощает их монтаж и эксплуатацию. Например, для прохода диаметром 10 мм предусмотрена резьба G 3/8 дюйма. Это позволяет избежать путаницы и ошибок при сборке систем.

Ключевые требования стандарта

Стандарт определяет основные параметры, которым должны соответствовать элементы пневматических систем, не вдаваясь в детали их конструкции.

Диаметры проходов

ГОСТ 25453-89 устанавливает следующие стандартные диаметры проходов: 2,5 мм; 4 мм; 6 мм; 8 мм; 10 мм; 15 мм; 20 мм; 25 мм; 32 мм; 40 мм; 50 мм. Эти значения являются универсальными и применимы для большинства задач в машиностроительной отрасли.

Типы резьбовых соединений

Для различных диаметров проходов предусмотрены определенные типы резьбовых соединений:

• Метрическая резьба (М): Используется для соединений с меньшими диаметрами, например, для прохода 4 мм (M5x0.8).

• Трубная цилиндрическая резьба (G): Основной тип резьбы для большинства элементов пневматических систем, например, для проходов 8 мм (G1/8") и 20 мм (G1/2").

Необходимо отметить, что стандарт строго предписывает использование трубной цилиндрической резьбы, а не конической. Это обеспечивает герметичность соединений и предотвращает повреждение элементов при монтаже.

Материалы

ГОСТ 25453-89 не содержит требований к материалам, из которых должны быть изготовлены детали. Однако размеры проходов и тип резьбы определяют конструкционные особенности и требования к прочности материалов. Для больших проходов, диаметром 25 мм и более, обычно используются чугун или сталь, обеспечивающие высокую механическую прочность. Для меньших проходов, до 10 мм, применяются алюминий или латунь, обладающие меньшей массой и хорошей коррозионной стойкостью.

Методы контроля качества деталей

При получении партии деталей необходимо провести их проверку на соответствие требованиям ГОСТ 25453-89.

Основные этапы проверки:

1. Идентификация маркировки: На каждой детали должна быть четко указана информация о диаметре прохода (Dy). Отсутствие маркировки или ее нечитаемость является основанием для возврата продукции.

2. Оценка состояния резьбы: Поверхность резьбы должна быть без повреждений, таких как сколы, заусенцы или неровности. Особое внимание следует уделить первому витку резьбы, который часто подвергается механическим повреждениям при транспортировке.

3. Измерение параметров резьбы: Необходимо убедиться, что размеры резьбы соответствуют требованиям стандарта. Для этого используются специальные измерительные инструменты – калибры.

4. Контроль качества поверхностей: Плоские поверхности, расположенные под резьбой, должны быть без дефектов, таких как задиры или отклонения от чертежа. Эти поверхности служат для установки уплотнительных колец.

Наиболее распространенные дефекты – это повреждение резьбы при несоблюдении условий транспортировки и несоответствие размеров деталей требованиям стандарта.

Сравнение с другими нормативными документами

ГОСТ 25453-89 является специализированным стандартом, предназначенным исключительно для элементов пневматических систем. Его следует отличать от других стандартов, таких как ГОСТ 12815-80, регламентирующий параметры трубопроводной арматуры, и РС 50017-88 (ISO 1179-1), определяющий характеристики резьбовых соединений.

/ Параметр / ГОСТ 25453-89 (Пневмоаппараты) / ГОСТ 12815-80 (Трубопроводная арматура) / РС 50017-88 (ISO 1179-1, Соединения) / /-----------------------------------/------------------------------/-----------------------------------------/------------------------------------/ / Основное назначение / Детали для пневмосистем / Запорная и регулирующая арматура / Универсальные соединения / / Типы резьбовых соединений / Метрическая, трубная цилиндрическая (G) / Трубная коническая (R), трубная цилиндрическая / Метрическая с конусом (24° или 60°) / / Принцип герметизации / Уплотнительные кольца / Самоуплотнение конической резьбы / Обжатие уплотнительного кольца / / Рабочее давление / До 1.6 МПа (16 бар) / Широкий диапазон, до сотен бар / Высокое и сверхвысокое /

Важно отметить, что использование элементов с конической резьбой в системах, регламентированных ГОСТ 25453-89, недопустимо, так как это может привести к нарушению герметичности и повреждению оборудования.

Рекомендации для специалистов

При проектировании и закупке деталей, соответствующих ГОСТ 25453-89, следует учитывать следующие рекомендации:

1. Проектирование: Обязательно указывать в проектной документации не только диаметр прохода, но и тип резьбы (например, "Резьба G1/4" по ГОСТ 25453-89"). Это позволит избежать ошибок при выборе комплектующих.

2. Закупка: Убедиться, что поставщик подтверждает соответствие продукции требованиям ГОСТ 25453-89. При закупке импортных деталей необходимо запросить соответствующие сертификаты соответствия.

3. Приемка: Проводить тщательную проверку деталей с использованием специализированных измерительных инструментов. Это позволит выявить брак и предотвратить его использование в производстве.

4. Монтаж: Использовать только рекомендованные производителем уплотнительные материалы. Применение льняной пакли не рекомендуется, так как ее волокна могут попасть в механизмы и вызвать их повреждение. Рекомендуется использовать фум-ленту или специализированные нити.

Заключение

ГОСТ 25453-89 является важным нормативным документом, обеспечивающим унификацию и стандартизацию элементов пневматических систем. Соблюдение требований данного стандарта способствует повышению надежности и долговечности оборудования, а также упрощает процесс его эксплуатации и обслуживания.
