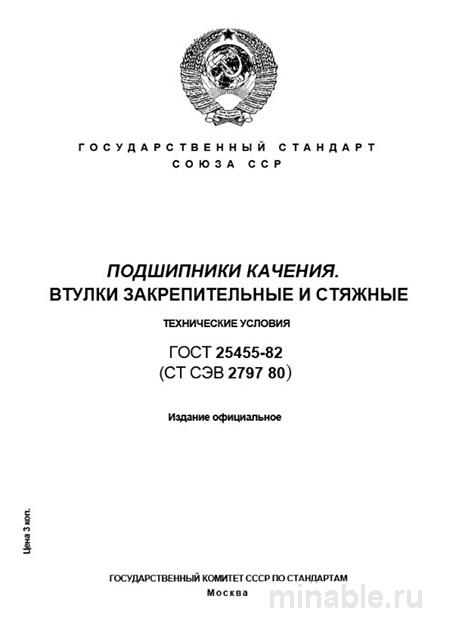

ГОСТ 25455-82: Подшипники качения – Втулки закрепительные и стяжные

Обзор стандарта ГОСТ 25455-82: промышленный аспект

В машиностроении надёжность функционирования оборудования во многом определяется качеством и соответствием спецификациям вспомогательных компонентов, таких как закрепительные и стяжные втулки, предназначенные для фиксации подшипников. Эти элементы регулируются нормативным документом ГОСТ 25455-82, который представляет собой техническую инструкцию, направленную на обеспечение стандартизации в данной области.

Назначение и область применения стандарта

Стандарт ГОСТ 25455-82 устанавливает требования к втулкам, предназначенным для фиксации подшипников на валах. Основная цель данных втулок заключается в предотвращении проворота подшипника и обеспечении равномерного распределения нагрузки.

• Закрепительные втулки предназначены для жёсткой фиксации внутреннего подшипника на валу. Они закрепляются с помощью винтов, которые создают необходимое давление, обеспечивая надёжное прилегание втулки к подшипнику и валу.

• Стяжные втулки используются для создания заданного зазора или натяга между двумя коническими втулками.

Область применения стандарта охватывает широкий спектр отраслей промышленности, включая станкостроение, сельскохозяйственную технику и другие. Важно отметить, что стандарт применим исключительно к втулкам с круглыми отверстиями; для конических валов необходимо руководствоваться другими нормативными документами.

Конструктивные особенности втулок

Стандарт регламентирует основные конструктивные параметры втулок, что упрощает их производство и контроль качества.

Материалы изготовления

Основными материалами для изготовления втулок являются углеродистые стали марок 20, 25 и 35. Выбор материала зависит от требуемой прочности втулки. Наиболее распространённым материалом является сталь марки 35, которая подвергается термической обработке, такой как закалка. Этот процесс включает нагрев материала до определённой температуры с последующим быстрым охлаждением, что обеспечивает высокую твёрдость и износостойкость втулки. Использование мягкой стали может привести к преждевременной поломке или нарушению фиксации подшипника.

Геометрические параметры

Стандарт устанавливает строгие требования к геометрическим параметрам втулок, включая:

• Точность резьбы. Резьба должна соответствовать установленным параметрам и проверяться с помощью специализированных измерительных инструментов. Неправильное выполнение резьбы может привести к несоответствию втулки требуемым характеристикам.

• Геометрическая точность. Втулка должна обладать высокой степенью геометрической точности, что предотвращает её вибрацию и обеспечивает стабильное прилегание к подшипнику. Контроль геометрических параметров осуществляется на специализированных станках.

• Параллельность торцов. Торцевые поверхности втулки должны быть строго параллельны оси, что исключает возможность перекоса и обеспечивает корректную работу подшипника.

Контроль качества втулок

Процесс контроля качества втулок включает несколько этапов, направленных на выявление дефектов и обеспечение соответствия продукции установленным стандартам:

1. Визуальный осмотр. На данном этапе проверяется наличие дефектов поверхности, таких как ржавчина, зазубрины или трещины.

2. Измерение геометрических параметров. Для этого используются линейные измерительные инструменты, такие как штангенциркуль, а также специализированные приборы для контроля резьбы.

3. Проверка твёрдости. Твёрдость втулки измеряется с помощью твердомеров, что позволяет оценить её способность выдерживать эксплуатационные нагрузки.

4. Контроль параллельности. Для проверки параллельности торцов используется специальное оборудование, позволяющее точно определить угол отклонения от заданного значения.

Следует отметить, что недобросовестные поставщики могут экономить на термической обработке втулок, что приводит к их быстрому выходу из строя при эксплуатации. Поэтому проверка твёрдости является критически важным этапом контроля качества.

Сравнительный анализ стандартов

На рынке существует несколько стандартов, регламентирующих производство втулок, каждый из которых предназначен для определённых целей:

• ГОСТ 25455-82. Предназначен для закрепления подшипников на валах с круглыми отверстиями.

• ГОСТ 28428-90. Применяется для крепления деталей на валах методом резьбового соединения.

• ГОСТ 3255-68. Используется для создания зазоров между деталями.

Важно учитывать, что применение несоответствующего стандарта может привести к снижению надёжности оборудования и увеличению затрат на его обслуживание.

Рекомендации для специалистов

На основании опыта эксплуатации втулок в различных условиях, можно выделить следующие рекомендации для инженеров и специалистов:

1. При оформлении заказа на изготовление втулок необходимо обязательно указывать требование о проведении термической обработки (закалки).

2. При приёмке продукции следует проводить тщательную проверку резьбы и твёрдости втулок с использованием специализированных инструментов.

3. При выполнении монтажных работ рекомендуется использовать динамометрические ключи, позволяющие контролировать усилие затяжки винтов. Чрезмерная затяжка может привести к повреждению втулки или вала, а недостаточная — к нарушению фиксации подшипника.

4. Особое внимание следует уделять выявлению дефектов поверхности втулок, таких как заусенцы, неровности или биение. Данные дефекты могут существенно снизить эксплуатационные характеристики оборудования.

Качественная втулка является ключевым компонентом, от которого зависит надёжность и долговечность работы оборудования. Экономия на качестве данных элементов может привести к значительным финансовым потерям, связанным с необходимостью проведения ремонтных работ и замены вышедшего из строя оборудования.
