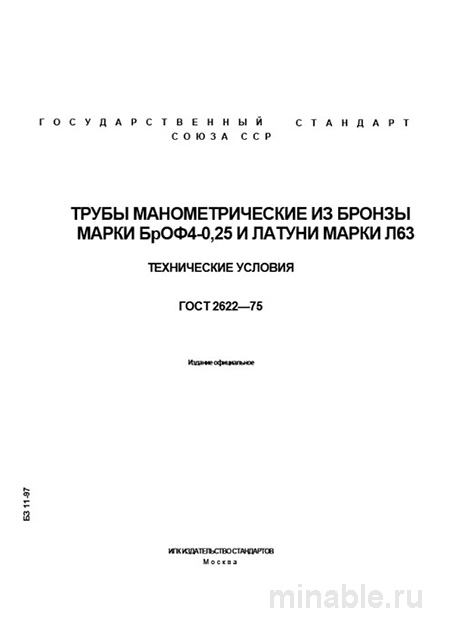

ГОСТ 2622-75: Манометрические трубы из бронзы БрОФ4-0,25 и латуни Л63 - Комплексный разбор

Обзор ГОСТ 2622-75: Методические рекомендации по выбору манометрических труб

В сфере производства машин и оборудования, особенно в гидравлических и пневматических системах, ключевым фактором обеспечения надежности является использование качественных материалов и комплектующих. Манометрические трубы, регламентируемые ГОСТ 2622-75, занимают центральное место в этих системах. Данный стандарт представляет собой не только свод нормативных требований, но и практическое руководство для специалистов, занимающихся проектированием, производством и закупками. В данном обзоре мы рассмотрим основные аспекты данного стандарта и дадим рекомендации по выбору манометрических труб.

Назначение манометрических труб и их функциональные особенности

Манометрические трубы предназначены для использования в измерительных приборах, таких как манометры и вакуумметры. Они функционируют под воздействием давления и преобразуют его в механическое движение, например, перемещение стрелки на измерительной шкале. Эти трубы не предназначены для транспортировки жидкостей или газов в обычных трубопроводах, а служат исключительно для точных измерений давления.

Материалы изготовления манометрических труб

Для производства манометрических труб применяются два основных вида сплавов:

1. Бронза марки БрОФ4-0,25: Этот сплав обладает высокой прочностью, коррозионной стойкостью и хорошими упругими характеристиками. В его состав входят олово и фосфор, придающие ему повышенную износостойкость и долговечность.

2. Латунь марки Л63: Латунь также характеризуется высокой прочностью и устойчивостью к коррозии, однако она менее упруга по сравнению с бронзой. Этот сплав оптимально подходит для эксплуатации в условиях, не требующих высокой эластичности материала, например, в водных средах.

Технические требования к манометрическим трубам

Трубы должны соответствовать следующим параметрам:

1. Геометрические размеры: Диаметр труб варьируется от 8 до 42 мм, а толщина стенки — от 0,75 до 2,5 мм.

2. Механические характеристики: Трубы должны выдерживать давление, соответствующее установленным нормам, без разрушения.

3. Герметичность: Конструкция труб должна обеспечивать полное исключение утечек рабочей среды.

4. Форма: Трубы должны иметь прямолинейную форму без отклонений от заданных геометрических параметров.

Методы контроля качества манометрических труб

Контроль качества труб осуществляется на различных этапах производства и при приемке готовой продукции:

1. Визуальный осмотр: Поверхность труб должна быть гладкой, без трещин, сколов и других дефектов.

2. Контроль геометрических параметров: Для проверки соответствия диаметра и толщины стенки труб установленным требованиям используются специализированные измерительные инструменты.

3. Гидравлические испытания: Трубы подвергаются испытанию на прочность путем подачи воды под давлением. Трубы, успешно выдержавшие испытания, считаются соответствующими требованиям стандарта.

Значимость правильного выбора манометрических труб

Использование манометрических труб, не соответствующих требованиям ГОСТ 2622-75, может привести к выходу из строя измерительных приборов или всей системы в целом. Например, теплообменные трубы не подходят для использования в качестве манометрических, так как они обладают меньшей прочностью и упругостью.

Рекомендации по выбору манометрических труб

1. Для инженеров-конструкторов: В проектной документации необходимо указывать полную маркировку труб, например, «Труба БрОФ4-0,25-п-12х1,5 ГОСТ 2622-75», что позволит избежать ошибок при выборе материалов.

2. Для специалистов по закупкам: При выборе труб необходимо отдавать предпочтение продукции, соответствующей требованиям стандарта. Несмотря на более высокую стоимость, такие трубы обеспечивают надежность и долговечность эксплуатации.

3. Для специалистов по контролю качества: При приемке труб необходимо проводить проверку их прочности и отсутствия дефектов. Для этого рекомендуется использовать современные методы неразрушающего контроля, такие как эндоскопия.

Заключение

ГОСТ 2622-75 представляет собой нормативный документ, регламентирующий требования к качеству манометрических труб. Соблюдение требований данного стандарта обеспечивает производство и использование труб, соответствующих высоким стандартам надежности и долговечности. Следование рекомендациям, изложенным в данном обзоре, позволит выбрать качественные манометрические трубы, что гарантирует стабильную и безопасную работу измерительных систем.
