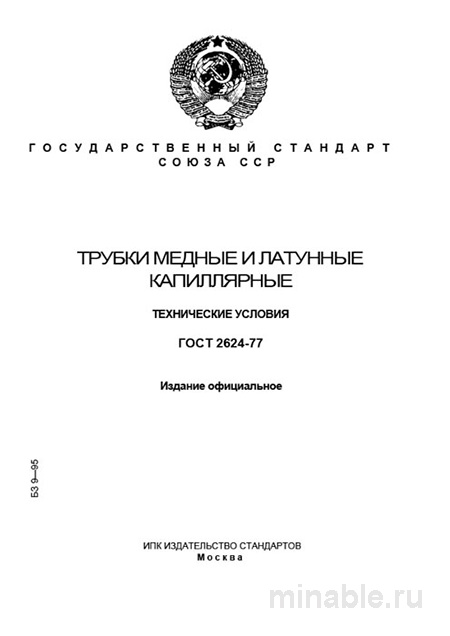

ГОСТ 2624-77: Комплексный разбор капиллярных медных и латунных трубок

Обзор ГОСТ 2624-77: Практический аспект применения капиллярных трубок

ГОСТ 2624-77 является ключевым нормативным документом, регламентирующим производство тонкостенных медных и латунных трубок, широко используемых в различных отраслях промышленности. К ним относятся холодильная и климатическая техника, станкостроение, а также медицинская аппаратура. Несмотря на то что стандарт был разработан более четырех десятилетий назад, он сохраняет свою актуальность и значимость в современных условиях. В данном обзоре рассмотрены практические аспекты применения данного стандарта.

Назначение капиллярных трубок

Капиллярные трубки характеризуются малым диаметром (от 0,2 до 3 миллиметров) и значительной длиной. Их основные функции включают:

• Транспорт жидкостей и газов в системах охлаждения и кондиционирования воздуха.

• Измерение давления и температуры в измерительных приборах.

• Доставку смазочных материалов к узлам и механизмам в станкостроении.

• Производство медицинских и лабораторных приборов.

Трубки могут быть изготовлены как из мягких, так и из твердых материалов, что определяется требованиями к их эксплуатационным характеристикам.

Основные требования стандарта

Материалы

В соответствии с ГОСТ 2624-77, для производства капиллярных трубок используются следующие материалы:

• Медные сплавы марок М1, М2 и М3.

• Латунный сплав марки Л68.

Дополнительное обозначение «р» в маркировке (например, М1р) указывает на проведение дополнительной обработки меди для улучшения ее технологических свойств, что способствует упрощению процессов пайки и эксплуатации.

Размеры

Нормативный документ четко определяет допустимые параметры трубок:

• Диаметр поперечного сечения: от 0,2 до 3 миллиметров.

• Толщина стенки: от 0,05 до 0,50 миллиметра.

Соблюдение указанных параметров является обязательным условием для обеспечения соответствия продукции требованиям стандарта.

Качество

Капиллярные трубки должны соответствовать следующим критериям качества:

• Механическая прочность, исключающая возможность разрушения под воздействием внешних нагрузок.

• Гибкость (для мягких трубок), обеспечивающая удобство монтажа и эксплуатации.

• Герметичность, исключающая утечки рабочей среды.

Для подтверждения соответствия трубок установленным требованиям проводится комплекс испытаний, включающий проверку на растяжение, сплющивание и герметичность.

Методы контроля качества

Процесс контроля качества капиллярных трубок включает следующие этапы:

1. Визуальный осмотр: проверка на наличие дефектов поверхности, таких как царапины, вмятины и другие повреждения.

2. Измерительные процедуры: определение диаметра и толщины стенки с использованием специализированных инструментов.

3. Испытания на герметичность: заполнение трубок рабочей средой (например, водой) и проверка на отсутствие утечек.

Отличие ГОСТ 2624-77 от других стандартов

Часто данный стандарт путают с ГОСТ 26691-84, регламентирующим производство теплообменных трубок. Однако между ними существует принципиальное различие:

• Капиллярные трубки, соответствующие ГОСТ 2624-77, предназначены для транспортировки небольших объемов рабочих сред и широко используются в системах охлаждения, кондиционирования и медицинской технике.

• Теплообменные трубки, регламентированные ГОСТ 26691-84, предназначены для передачи тепловой энергии и применяются в системах отопления, охлаждения и других областях, где требуется эффективный теплообмен.

Рекомендации для специалистов

При работе с капиллярными трубками рекомендуется учитывать следующие аспекты:

1. Определение требований к состоянию трубок (мягкие или твердые) в зависимости от условий эксплуатации.

2. Точное указание всех необходимых параметров в технической документации (диаметр, длина, марка материала, состояние).

3. Проведение дополнительных испытаний качества для трубок, используемых в критически важных системах.

Заключение

ГОСТ 2624-77 является основополагающим нормативным документом, регулирующим производство капиллярных трубок. Понимание требований данного стандарта позволяет обеспечить высокое качество продукции и минимизировать риски при ее использовании в различных отраслях промышленности.
