ГОСТ 26349-84: Подробный Разбор Соединений Трубопроводов

Обзор ГОСТ 26349-84: Важный стандарт для инженеров

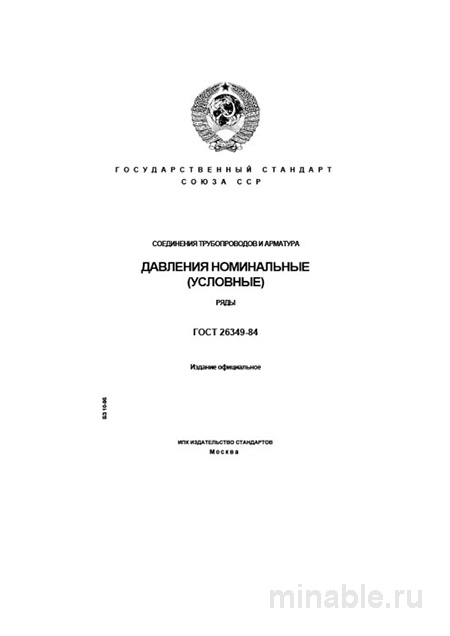

В области машиностроения, особенно в энергетике и химической промышленности, надежность и безопасность систем зависят не только от материалов и методов сварки, но и от нормативной документации. Стандарты служат универсальным языком, на котором взаимодействуют проектировщики, технологи и монтажники. ГОСТ 26349-84 «Соединения трубопроводов и арматура. Номинальные давления. Ряды» является основополагающим документом, который устанавливает единый перечень стандартных давлений для всех компонентов трубопроводных систем. Недостаточное внимание к данному стандарту может привести к проблемам совместимости деталей на строительных площадках.

Цели и задачи стандарта

Целью ГОСТ 26349-84 является унификация номинальных давлений для трубопроводных соединений и арматуры. Стандарт не регламентирует конкретные методы изготовления деталей, а определяет стандартизированный перечень давлений, что обеспечивает совместимость компонентов независимо от их происхождения. Это способствует оптимизации производственных процессов и снижению затрат на проектирование и монтаж трубопроводных систем.

Область применения стандарта охватывает широкий спектр трубопроводных систем, включая бытовые водопроводные сети и сложные технические системы, функционирующие под высоким давлением в нефтегазовой и химической отраслях. ГОСТ 26349-84 служит основой для разработки других нормативных документов, таких как стандарты на фланцы, запорную арматуру и уплотнительные материалы.

Основные положения стандарта

Стандарт включает таблицу, содержащую три основных ряда номинальных давлений: от 0,1 до 100 МПа, от 100 до 250 МПа и для вакуумных систем. Основной ряд значений представлен следующими величинами: 0,1; 0,16; 0,25; 0,4; 0,63; 1; 1,6; 2,5; 4; 6,3; 10; 12,5; 16; 20; 25; 32; 40; 50; 63; 80; 100 МПа.

Выбор номинального давления из данного ряда влияет не только на параметры труб и фланцев, но и на другие компоненты системы, включая тип и форму уплотнений, материал прокладок (например, паронит, фторопласт, металл), а также прочностные характеристики крепежных элементов. Несоответствие номинального давления детали требованиям проекта может привести к снижению надежности и безопасности системы.

Контроль качества

Поскольку ГОСТ 26349-84 не регламентирует методы изготовления изделий, контроль их качества осуществляется в соответствии с другими нормативными документами, касающимися конкретной продукции (например, фланцев, задвижек). Однако основным критерием проверки является наличие четкой и нестираемой маркировки на всех компонентах трубопроводной системы.

Маркировка должна содержать следующую информацию: наименование предприятия-изготовителя, условный проход (Ду), номинальное давление (Ру) и материал детали. Отсутствие маркировки или ее нечитаемость является основанием для отказа в приемке продукции.

На практике часто встречаются случаи использования импортных деталей, которые могут быть перемаркированы в соответствии с зарубежными стандартами. В таких случаях необходимо проводить дополнительные расчеты и проверки для обеспечения соответствия требованиям ГОСТ 26349-84.

Отличия от других стандартов

Существует аналогичный стандарт — ГОСТ 356-80, который регулирует изменение давления в зависимости от температуры.

Критерий ГОСТ 26349-84 ГОСТ 356-80 \ Основное назначение Установление стандартных номинальных давлений для унификации. Установление методик расчета давления с учетом температуры. \ Учет температуры Не учитывает. Номинальное давление является постоянной величиной. Учитывает напрямую. Давление уменьшается с ростом температуры. \ Применимость Для обозначения и классификации изделий. Для расчетов и выбора арматуры в условиях эксплуатации при различных температурах. \ Ряды давлений Основной ряд 0,1–100 МПа. Применяется ряд давлений из ГОСТ 26349-84 с поправочными коэффициентами.

ГОСТ 26349-84 определяет номинальное давление, а ГОСТ 356-80 уточняет его значение с учетом температурных условий. Оба стандарта используются совместно для обеспечения надежности и безопасности трубопроводных систем.

Рекомендации для специалистов

На основании практического опыта можно выделить следующие рекомендации:

Для специалистов по закупкам:

• В заявке на поставку указывать не только диаметр трубы, но и номинальное давление по ГОСТ 26349-84 (например, «фланец Ду100 Ру16»). Это позволит избежать ошибок при выборе продукции.

• Требовать от поставщика предоставления паспорта качества на партию, содержащего все основные параметры, включая номинальное давление и материал. Особое внимание следует уделять проверке маркировки на изделиях.

Для технологов и конструкторов:

• Избегать округления расчетного давления в большую сторону. В случае если расчетное давление составляет, например, 5,7 МПа, следует выбирать номинальное давление 6,3 МПа. Однако выбор следующего стандартного значения (например, 10 МПа) может привести к неоправданному увеличению массы и стоимости конструкции.

• Учитывать влияние температуры на работу арматуры. Арматура, рассчитанная на номинальное давление 16 МПа при комнатной температуре, может оказаться недостаточно прочной при повышенных температурах. Необходимо проводить расчеты в соответствии с ГОСТ 356-80.

Для служб технического контроля и приемки:

• Маркировка является ключевым элементом контроля качества. Отсутствие маркировки или ее нечитаемость является основанием для отказа в приемке продукции.

• Особое внимание следует уделять проверке соответствия геометрии деталей требованиям проекта. Например, фланец, рассчитанный на одно номинальное давление, может не соответствовать требованиям при использовании прокладки, предназначенной для другого давления.

• Визуально проверять изделия на наличие дефектов, таких как царапины, сколы или трещины. Даже незначительные повреждения могут привести к снижению герметичности и надежности системы.

ГОСТ 26349-84 представляет собой важный нормативный документ, который обеспечивает унификацию и стандартизацию параметров трубопроводных систем. Правильное применение данного стандарта способствует повышению надежности и безопасности инженерных объектов, а также оптимизации затрат на проектирование и эксплуатацию.
