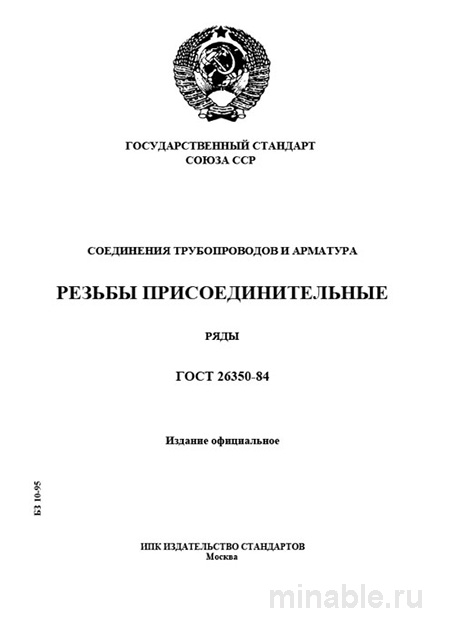

ГОСТ 26350-84: Подробный разбор соединений трубопроводов и арматуры

Обзор ГОСТ 26350-84: Практическое руководство для инженеров

В машиностроении качество мелкоразмерных деталей имеет первостепенное значение. Системы смазки, гидравлические и пневматические магистрали функционируют на основе резьбовых соединений. ГОСТ 26350-84 устанавливает параметры конических резьб для труб и арматуры, обеспечивая герметичность и надежность соединений без дополнительных уплотнителей.

Назначение и область применения ГОСТ 26350-84

Стандарт регламентирует требования к коническим резьбам, используемым в системах, работающих под высоким давлением. Основные сферы применения включают:

• гидравлические системы промышленных машин и прессов;

• системы подачи топлива и смазочных материалов;

• системы сжатого воздуха;

• арматуру высокого давления (вентили, клапаны, фильтры).

Герметичность соединения достигается за счет конической формы резьбы, обеспечивающей плотное прилегание при затяжке. Качество поверхности и точность изготовления резьбы являются критическими параметрами для обеспечения эксплуатационной надежности.

Основные характеристики резьбы

Стандарт определяет два типа резьбы: основную и дополнительную. Угол профиля резьбы составляет 60 градусов, конусность — 1:16. Диаметр резьбы указывается в дюймах, соответствуя размеру трубы.

Основные технические параметры:

• Внешний диаметр — определяется с помощью специального калибра.

• Средний диаметр — ключевой параметр, определяющий плотность соединения.

• Шаг резьбы — должен строго соответствовать требованиям стандарта.

• Длина резьбы — характеризует глубину вхождения фитинга в трубу и обеспечивает герметичность соединения.

Материалы изготовления резьбы включают сталь, латунь и бронзу. Выбор материала зависит от условий эксплуатации системы.

Методы контроля резьбы

При приемке продукции резьбовые соединения подвергаются проверке с использованием специализированных калибров. Данный метод является наиболее точным и эффективным.

Процедура контроля включает следующие этапы:

1. Визуальный осмотр резьбы на предмет дефектов и повреждений.

2. Проверка внутренней резьбы с помощью резьбовой пробки. Проходная пробка должна закручиваться до упора, непроходная — не более чем на несколько оборотов.

3. Проверка наружной резьбы с использованием резьбового кольца. Проходное кольцо должно накручиваться на определенную длину, непроходное — не более нескольких оборотов.

Основными дефектами являются недокручивание пробки (износ резьбы) и перекручивание непроходной пробки (повреждение инструмента).

Сравнительный анализ ГОСТ 26350-84 с другими стандартами

Часто возникает путаница между различными типами резьбовых соединений, включая конические резьбы по ГОСТ 26350-84, ГОСТ 6357-81 (метрическая цилиндрическая) и ГОСТ 6111-52 (дюймовая коническая). Основные различия заключаются в следующих аспектах:

/ Параметр / ГОСТ 26350-84 (коническая дюймовая 1:16) / ГОСТ 6357-81 (метрическая цилиндрическая) / ГОСТ 6111-52 (дюймовая коническая 1:16) / /-----------------------------------/------------------------------------------/-------------------------------------------/----------------------------------------/ / Назначение / Герметичные соединения в системах с высоким давлением / Соединения для передачи силовых нагрузок, часто с уплотнителями / Герметичные соединения в системах низкого давления (устаревший стандарт) / / Профиль и угол / Дюймовая, угол 60 градусов / Метрическая, угол 60 градусов / Дюймовая, угол 55 градусов / / Принцип герметизации / За счет конусности и самонарезания / Требует уплотнителя (кольцо, лента) / За счет конусности, часто с уплотнителем / / Обозначение / К (K) / G (например, G ½") / R (например, R ½") / / Совместимость с международными стандартами / Частично совместима с ISO 7-1 (R), требуется адаптация / Полностью совместима с метрическим рядом ISO / Частично совместима с ISO 7-1 (R), требует адаптации /

Важно отметить, что резьбовые соединения по ГОСТ 26350-84 не совместимы с резьбой по ГОСТ 6111, что может привести к нарушению герметичности и прочности соединений.

Рекомендации для инженеров и специалистов по закупкам

При проектировании и заказе деталей необходимо учитывать следующие аспекты:

1. Полное обозначение резьбы должно включать тип (К), размер и стандарт (например, К ¾" ГОСТ 26350-84).

2. Затяжка резьбовых соединений должна производиться с соблюдением регламентированных усилий, чтобы избежать повреждения резьбы.

При закупке деталей рекомендуется:

1. Требовать от поставщиков сертификаты, подтверждающие соответствие резьбы требованиям ГОСТ 26350-84.

2. Включать в договор условия о чистоте резьбы, отсутствии задиров и заусенцев.

При приемке на склад рекомендуется:

1. Иметь в наличии комплект калибров для проверки резьбовых соединений.

2. Проводить выборочную проверку не менее 10-15% деталей из каждой партии.

3. Обращать внимание на маркировку изделий, включая размер, материал и производителя, особенно при работе с импортными фитингами.

ГОСТ 26350-84 является ключевым стандартом для обеспечения надежности и безопасности резьбовых соединений в машиностроении. Знание и соблюдение требований стандарта позволяет минимизировать риски, связанные с браком продукции, и повысить качество конечного изделия.
