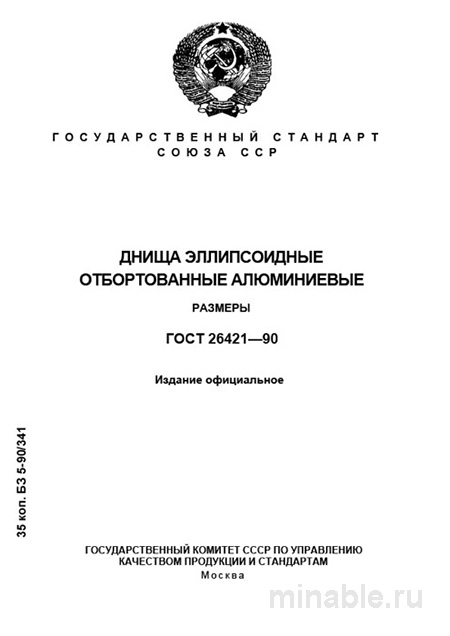

Обзор ГОСТ 26421-90: Применение эллипсоидных алюминиевых днищ
В сфере проектирования и производства машин и оборудования выбор стандартных деталей является ключевым фактором, влияющим на надежность, экономическую эффективность и сроки изготовления. ГОСТ 26421-90 представляет собой нормативный документ, регламентирующий параметры эллипсоидных алюминиевых днищ, используемых в сосудах, аппаратах и емкостях различного назначения. В данном обзоре представлен детальный анализ содержания стандарта и его практического применения.
Назначение и область применения ГОСТ 26421-90
Настоящий стандарт устанавливает требования к эллипсоидным алюминиевым днищам, предназначенным для использования в сосудах, аппаратах и других емкостях, работающих под давлением, вакуумом или предназначенных для хранения различных веществ. Основными преимуществами алюминиевых днищ являются их высокая коррозионная стойкость и легкость, что делает их особенно востребованными в химической, пищевой промышленности и криогенной технике.
Важно отметить, что ГОСТ 26421-90 регламентирует исключительно геометрические параметры днищ, такие как внутренний диаметр и высота. Выбор материала, методов контроля качества и других технологических аспектов должен осуществляться в соответствии с другими нормативными документами, что иногда вызывает затруднения при проведении закупочных процедур.
Технические требования к днищам
Геометрические параметры
Согласно стандарту, эллипсоидные днища подразделяются на две категории по внутреннему диаметру: от 400 до 200 мм и от 210 до 400 мм. Высота днища составляет 0,25 от значения внутреннего диаметра, что обеспечивает необходимую прочность и устойчивость к внешним воздействиям.
При практическом применении часто возникают ошибки, связанные с путаницей между внутренним и наружным диаметром днищ. Это может привести к несоответствию при сборке и необходимости дополнительных корректирующих мероприятий, что негативно сказывается на общей эффективности производственного процесса.
Материалы и сплавы
ГОСТ 26421-90 не устанавливает конкретных марок алюминиевых сплавов для изготовления днищ. Однако, исходя из условий эксплуатации, рекомендуется использовать следующие типы сплавов:
-
Для работы с агрессивными средами — сплавы АД, АД1, АМг2, АМг3.
-
Для эксплуатации при повышенных давлениях — сплавы АМг5, АМг6, 1915, 1925.
Выбор материала должен осуществляться с учетом таких факторов, как рабочее давление, температура окружающей среды и химическая активность хранимых веществ. Окончательное решение принимается конструктором и технологом на основании анализа всех эксплуатационных условий.
Методы контроля качества
Оценка качества эллипсоидных алюминиевых днищ включает в себя комплекс мероприятий, направленных на проверку соответствия продукции требованиям стандарта. Основные методы контроля включают:
-
Визуальный осмотр для выявления дефектов поверхности, таких как вмятины, царапины или трещины, особенно в зоне перехода днища к основной части сосуда.
-
Измерение геометрических параметров, включая внутренний диаметр, высоту и толщину стенок, с использованием специализированных измерительных инструментов.
-
Ультразвуковая дефектоскопия для определения толщины стенок днища, что является критически важным параметром, влияющим на прочностные характеристики. Измерение производится минимум в четырех точках.
-
Проверка качества поверхности на наличие трещин, неровностей и следов перегрева, что может свидетельствовать о нарушении технологического процесса производства.
Дополнительно рекомендуется проверка наличия сертификата на материал, из которого изготовлено днище, что подтверждает его соответствие установленным стандартам и требованиям.
Сравнительный анализ с другими стандартами
Для целей сравнения целесообразно рассмотреть ГОСТ 6533-78, регламентирующий параметры стальных днищ. Основные различия между двумя стандартами можно представить в виде таблицы:
/ Критерий / ГОСТ 26421-90 (Алюминиевые днища) / ГОСТ 6533-78 (Стальные днища) / /--------------------------------/-----------------------------------/-------------------------------/ / Основное назначение / Химическая, пищевая промышленность, криогенная техника / Нефтегазовая, энергетическая отрасли / / Типовые материалы / Сплавы АД, АМг2, АМг3, АМг6 / Стали Ст3сп, 09Г2С, 12Х18Н10Т, 10Г2ФБ / / Допуски по толщине стенки / Определяются сортаментом проката / Строго нормируются стандартом / / Нормативная база контроля / Требует ссылки на другие ГОСТы / Более самодостаточен / / Ключевое преимущество / Малый вес, устойчивость к коррозии / Высокая прочность, термостойкость /
Выбор между алюминиевыми и стальными днищами зависит от специфики эксплуатационных условий, включая давление, температуру и агрессивность среды.
Рекомендации для специалистов
При оформлении заказов на эллипсоидные днища рекомендуется указывать следующие параметры:
-
Номер ГОСТ 26421-90 и внутренний диаметр днища.
-
Марка материала и его состояние (отожженное, нагартованное и т.д.).
-
Ссылки на дополнительные ГОСТы, регламентирующие методы контроля и требования к материалам.
-
Полный пакет сопроводительных документов, подтверждающих соответствие продукции установленным стандартам.
При приемке продукции следует проводить тщательную проверку толщины стенок с использованием ультразвуковых приборов, а также оценивать качество поверхности и соответствие геометрических параметров требованиям нормативной документации.
На этапе производства необходимо обеспечить надлежащие условия хранения и транспортировки днищ, исключающие возможность механических повреждений и контакта с агрессивными средами, что может привести к коррозии.
Заключение
ГОСТ 26421-90 является важным нормативным документом, регламентирующим параметры эллипсоидных алюминиевых днищ. Его применение позволяет создавать высококачественные и надежные аппараты, соответствующие современным требованиям промышленности. Однако для эффективного использования стандарта необходимо учитывать его специфику и смежные нормативные документы, а также иметь достаточный опыт и квалификацию в области проектирования и производства.
