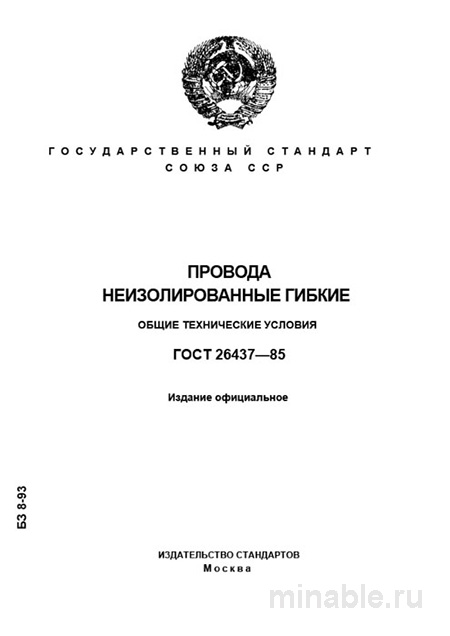

Обзор ГОСТ 26437-85: Технические требования к гибким неизолированным проводам
В процессе проектирования и производства машин и оборудования особое внимание уделяется надежности электротехнических компонентов. Одним из ключевых элементов, обеспечивающих бесперебойную работу систем, являются гибкие неизолированные провода. Их характеристики и параметры регламентируются стандартом ГОСТ 26437-85. Этот нормативный документ играет важную роль в обеспечении качества и безопасности электротехнических изделий. В данном обзоре рассмотрены основные положения ГОСТ 26437-85, его назначение, требования к материалам и конструкции проводов, а также методы контроля их качества.
Назначение и область применения
ГОСТ 26437-85 устанавливает требования к производству и эксплуатации гибких неизолированных проводов. Эти провода находят широкое применение в различных отраслях промышленности, включая энергетику, машиностроение и металлургию. Они используются для создания воздушных линий электропередач, токопроводов, обмоток электрических машин, а также гибких связей и канатов.
Особенностью гибких неизолированных проводов является их способность многократно изгибаться без потери эксплуатационных характеристик. Это позволяет использовать их в условиях значительных механических нагрузок и вибраций. Такие провода применяются в наиболее нагруженных участках электрических систем, таких как соединение силовых шин в печах, контакторная аппаратура, портальные краны и распределительные устройства.
Основные характеристики проводов
ГОСТ 26437-85 детально описывает требования к конструктивным и электрическим параметрам гибких неизолированных проводов.
Материалы
Для изготовления гибких неизолированных проводов используются медная и алюминиевая проволока. Медь обладает высокой электропроводностью и устойчивостью к окислению, что делает её предпочтительным материалом для применения в условиях повышенной влажности и агрессивных сред. Алюминиевые провода легче и дешевле медных, что позволяет снизить затраты на производство и эксплуатацию. Выбор материала зависит от требований к электропроводности, весу, стоимости и условиям эксплуатации.
Конструкция
Конструкция проводов включает в себя множество тонких проволок, скрученных в единый пучок. Основными параметрами, регулируемыми стандартом, являются:
-
Сечение провода: диапазон размеров варьируется от 16 до 625 мм² для медных проводов и от 16 до 800 мм² для алюминиевых.
-
Количество проволок в жиле: увеличение количества проволок при сохранении общего сечения повышает гибкость провода.
-
Шаг скрутки: этот параметр обеспечивает равномерное распределение нагрузки и повышает механическую прочность провода.
Электрические параметры
Одним из важнейших параметров, регламентируемых ГОСТ 26437-85, является электрическое сопротивление провода. Стандарт устанавливает допустимые значения сопротивления на километр длины, что позволяет минимизировать потери электроэнергии при прохождении тока. Превышение установленных норм может свидетельствовать о некачественном изготовлении провода или его несоответствии требованиям стандарта.
Методы контроля качества
Для обеспечения соответствия проводов требованиям ГОСТ 26437-85 необходимо проводить тщательный контроль качества на всех этапах производства и эксплуатации. Основные методы контроля включают:
-
Визуальный осмотр: проверка целостности упаковки, маркировки и отсутствия видимых дефектов на поверхности провода.
-
Измерение геометрических параметров: проверка соответствия диаметра провода установленным стандартам.
-
Измерение электрического сопротивления: использование омметра для определения соответствия сопротивления провода требованиям ГОСТ.
-
Испытание на растяжение и воздействие переменного тока: лабораторные испытания, позволяющие оценить механические характеристики и стойкость провода к воздействию электрического тока.
Сравнение с другими стандартами
ГОСТ 26437-85 является одним из множества стандартов, регулирующих производство и эксплуатацию проводов. Рассмотрим основные различия между ГОСТ 26437-85 и другими нормативными документами:
/ Параметр / ГОСТ 26437-85 / ГОСТ 2773-79 / ГОСТ Р 58088-2018 / /-------------------------------------/--------------------------/-----------------------------/-----------------------------/ / Назначение / Гибкие неизолированные провода / Провода для воздушных линий / Изолированные гибкие провода / / Конструкция / Многопроволочная жила / Однопроволочная или многопроволочная жила / Многопроволочная жила в изоляции / / Ключевое свойство / Гибкость и виброустойчивость / Прочность на растяжение / Защита от короткого замыкания и механических повреждений / / Пример обозначения / ПММ 95 / А 50 / КГ 1x16 /
Рекомендации по использованию
При выборе и эксплуатации гибких неизолированных проводов рекомендуется учитывать следующие аспекты:
-
Полное указание стандарта: при заказе проводов необходимо указывать полное наименование и номер стандарта, например, «Провод ПММ 150 ГОСТ 26437-85», что позволит избежать ошибок при выборе продукции.
-
Проверка протоколов испытаний: перед использованием партии проводов необходимо ознакомиться с протоколами заводских испытаний и провести собственные измерения сопротивления.
-
Внимание к деталям: при осмотре проводов следует обращать внимание на возможные дефекты, такие как неравномерная скрутка, трещины, расслоения и окисление поверхности алюминиевых проводов.
-
Запас по сечению: для ответственных узлов и систем рекомендуется использовать провода с запасом по сечению, особенно при работе с мощными установками.
Заключение
ГОСТ 26437-85 является важным нормативным документом, регулирующим производство и эксплуатацию гибких неизолированных проводов. Соблюдение требований стандарта обеспечивает надежность и долговечность электрических систем, что особенно важно в условиях интенсивной эксплуатации. Правильное применение ГОСТ 26437-85 способствует повышению качества и безопасности электротехнических изделий.
