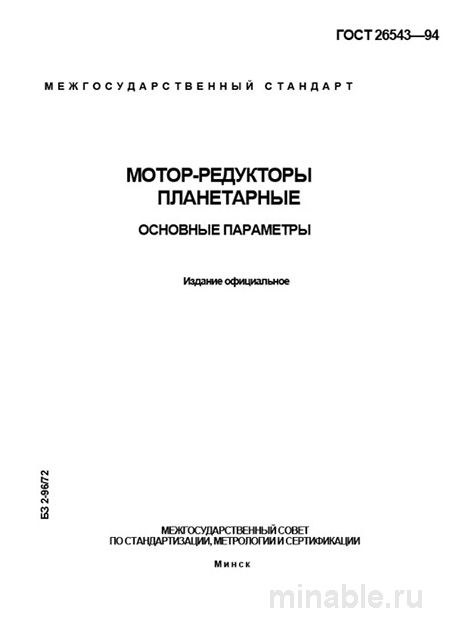

Обзор ГОСТ 26543-94: Руководство по выбору и проверке планетарных мотор-редукторов
В машиностроительной отрасли критически важно, чтобы приводные системы функционировали без сбоев. Для достижения этой цели применяются различные устройства, включая планетарные мотор-редукторы. Государственный стандарт ГОСТ 26543-94 устанавливает основные параметры и технические требования к планетарным мотор-редукторам, используемым в промышленности. Целью данного стандарта является обеспечение взаимозаменяемости устройств от различных производителей, что достигается за счет унификации размеров, форм и мощности.
Назначение ГОСТ 26543-94
ГОСТ 26543-94 регламентирует технические характеристики планетарных мотор-редукторов, предназначенных для использования в промышленных механизмах. Стандарт направлен на обеспечение стандартизации продукции, что позволяет гарантировать совместимость устройств различных производителей. В частности, стандарт охватывает планетарные редукторы в сочетании с электродвигателями, применяемые в широком спектре механизмов, включая конвейеры, строительную технику и другие промышленные установки.
Основные требования стандарта
ГОСТ 26543-94 устанавливает ключевые параметры, которые необходимо учитывать при выборе и оценке качества планетарных мотор-редукторов.
Геометрические параметры
Стандарт определяет основные геометрические характеристики устройств, включая диаметры валов, межосевые расстояния и способы крепления. Эти параметры обеспечивают возможность корректной установки и эксплуатации мотор-редукторов в различных механизмах.
Конструкционные материалы
Хотя стандарт не регламентирует конкретные марки стали, он устанавливает требования к обработке зубчатых колес, включая методы закалки или цементации. Эти требования направлены на повышение прочности и долговечности зубчатых передач.
Методика проверки качества мотор-редукторов
Процесс проверки качества мотор-редукторов включает ряд ключевых этапов, описанных в ГОСТ 26543-94.
Основные критерии проверки:
-
Люфт выходного вала: избыточный люфт может свидетельствовать о некачественной сборке устройства.
-
Уровень шума и вибраций: повышенные уровни шума и вибраций могут указывать на конструкционные или производственные дефекты.
-
Коэффициент полезного действия (КПД) и тепловыделение: устройство должно демонстрировать высокую эффективность и не превышать допустимые температурные пределы.
-
Качество защитного покрытия: в условиях агрессивной среды защитное покрытие должно обладать высокой стойкостью к коррозии и механическим повреждениям.
Сравнительный анализ с другими стандартами
Для более глубокого понимания ГОСТ 26543-94 целесообразно провести сравнительный анализ с другими стандартами на мотор-редукторы.
/ Параметр / ГОСТ 26543-94 (Планетарные) / ГОСТ 27142-97 (Цилиндрические) / ГОСТ 16162-85 (Червячные) / /-------------------------------/-------------------------------/-------------------------------/---------------------------/ / Основное назначение / Высокие моменты, компактность / Высокий КПД, широкий диапазон / Высокие передаточные числа / / Коэффициент полезного действия (КПД) / Высокий (0.96-0.98) / Очень высокий (0.97-0.99) / Низкий (0.7-0.9) / / Требования к точности сборки / Высокие / Высокие / Средние / / Типичные области применения / Тяжелые конвейеры, смесители / Станочное оборудование / Вентиляторы /
Рекомендации для инженеров и специалистов
При проектировании и выборе:
-
Использовать типовой ряд ГОСТ 26543-94 в качестве основы для расчетов.
-
Предусматривать запас мощности для обеспечения устойчивости к ударным нагрузкам.
-
Учитывать режим работы устройства: для кратковременных режимов можно выбрать мотор-редуктор меньшего типоразмера.
-
Определить способ крепления устройства (на лапы или фланец) на этапе проектирования.
При приемке оборудования:
-
Визуально осмотреть устройство на наличие дефектов, таких как сколы, течи масла или некачественное покрытие.
-
Убедиться в наличии паспортных данных, включающих результаты проверок люфта, вибрации и информацию о применяемом масле.
-
Проверить плавность вращения входного вала и оценить люфт выходного вала.
-
Обратить внимание на возможные проблемы, такие как неправильная затяжка подшипников, попадание посторонних частиц в картер или дефектные уплотнения.
Заключение
ГОСТ 26543-94 представляет собой важный нормативный документ, регламентирующий параметры и методы проверки планетарных мотор-редукторов. Понимание и соблюдение требований данного стандарта позволяет обеспечить надежность и эффективность производственных процессов, минимизировать риски, связанные с использованием некачественного оборудования, и оптимизировать затраты на техническое обслуживание.
