Обзор ГОСТ 26576-85: Методические рекомендации по применению стопорных колец для подшипников

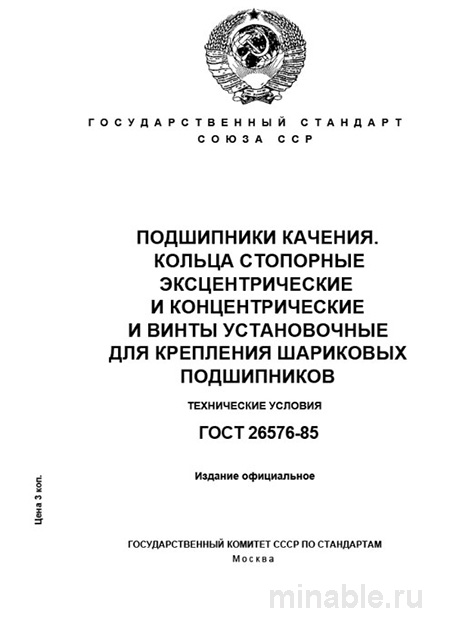

В области машиностроения надежность функционирования подшипниковых узлов зависит не только от качества подшипников, но и от эффективности их фиксации. Неправильное крепление может привести к преждевременной поломке всего механизма. Государственный стандарт Российской Федерации ГОСТ 26576-85 регулирует производство основных компонентов для крепления подшипников, включая стопорные кольца и установочные винты. В данном обзоре рассмотрены основные положения стандарта, требования к материалам и размерам, а также методы контроля качества продукции.
Назначение и область применения ГОСТ 26576-85
Стандарт ГОСТ 26576-85 устанавливает технические требования к производству двух типов стопорных колец: эксцентрических и концентрических, а также к установочным винтам для их монтажа. Эти элементы предназначены для надежной фиксации подшипников на валах и в корпусах, обеспечивая устойчивость к вибрационным и динамическим нагрузкам.
Эксцентрические кольца характеризуются наличием одного "горба", что обеспечивает их контакт с канавкой по линии и создает осевую фиксацию под действием нагрузки. Концентрические кольца, напротив, имеют круглую форму и фиксируются с помощью установочных винтов, вкручиваемых в отверстия кольца и опирающихся на торец канавки.
Выбор типа стопорного кольца зависит от условий эксплуатации механизма и характера нагрузок, которые он должен выдерживать.
Требования к материалам и размерам
ГОСТ 26576-85 предъявляет строгие требования к физико-механическим свойствам материалов и геометрическим параметрам стопорных колец и установочных винтов.
Материалы
Стопорные кольца изготавливаются из углеродистых сталей марок 45 и 50, а также из легированных сталей, таких как 40Х, что обеспечивает высокую прочность и долговечность. Установочные винты, как правило, изготавливаются из стали 45 или каленой стали 45Х, при этом их твердость должна превышать твердость стопорных колец. Это необходимо для обеспечения надежного контакта с канавкой вала при затяжке.
Размеры и форма
Стандарт регламентирует следующие геометрические параметры колец:
-
Диаметр
-
Толщину
-
Ширину
-
Диаметры отверстий под установочные винты
Все указанные размеры должны соответствовать установленным допускам. Твердость рабочих поверхностей колец должна находиться в диапазоне от 43,5 до 53,5 HRC, что предотвращает их преждевременный износ и разрушение.
Методы контроля качества
Контроль качества стопорных колец включает проверку трех основных параметров:
-
Твердость: Для определения твердости используется метод Роквелла. Значения твердости должны соответствовать установленным стандартам.
-
Качество резьбы: Проверка осуществляется с помощью калибров-пробок и резьбовых шаблонов, что позволяет выявить возможные дефекты резьбы.
-
Наличие дефектов: Визуальный осмотр под микроскопом позволяет выявить трещины, раковины и другие дефекты поверхности.
Сравнение с альтернативными стандартами
В некоторых случаях инженеры предпочитают использовать стандарты ГОСТ 13940 и ГОСТ 13941, регламентирующие производство пружинных стопорных колец. Эти кольца применяются в менее нагруженных узлах или механизмах, требующих возможности частой разборки.
Основные отличия:
-
Назначение: ГОСТ 26576-85 предназначен для использования в условиях высоких нагрузок и жестких требований к надежности. ГОСТ 13940/13941 применяются в менее нагруженных системах, где допускается некоторое перемещение.
-
Принцип работы: Эксцентрические и концентрические кольца обеспечивают жесткую фиксацию, в то время как пружинные кольца допускают определенное смещение.
-
Обработка: Для колец, соответствующих ГОСТ 26576-85, требуется высокая точность обработки канавки. Для пружинных колец используется специальный инструмент для нарезания канавки.
-
Допуски: Допуски на размеры для колец по ГОСТ 26576-85 более жесткие, чем для пружинных колец.
-
Стоимость: Монтаж колец, соответствующих ГОСТ 26576-85, требует более высокой квалификации и точности, что влияет на стоимость.
Практические рекомендации
На основании анализа требований стандарта и практического опыта можно дать следующие рекомендации:
-
Проектирование: При разработке конструкций, работающих в тяжелых условиях, следует использовать стопорные кольца, соответствующие ГОСТ 26576-85. Важно обеспечить точное указание размеров канавки и допустимых отклонений в чертежах.
-
Закупка: При приобретении стопорных колец необходимо требовать от поставщика протокол испытаний, подтверждающий соответствие продукции требованиям стандарта.
-
Приемка: Для проверки качества резьбы рекомендуется использовать эталонный винт и калибр. Если винты из комплектующего набора проходят в резьбу, а эталонный калибр — нет, это свидетельствует о нарушении технологии производства.
-
Монтаж: При установке концентрических колец следует использовать динамометрический ключ для обеспечения правильного усилия затяжки.
Стопорные кольца являются важным элементом подшипниковых узлов, от надежности которых зависит работоспособность всего механизма. Соблюдение требований ГОСТ 26576-85 на всех этапах производства, закупки и монтажа позволяет обеспечить высокую надежность и долговечность конструкций.
