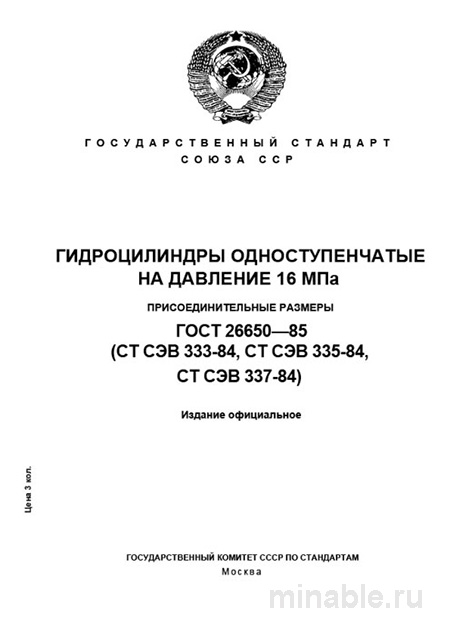

ГОСТ 26650-85: Гидроцилиндры - Полный Разбор и Описание

Обзор стандарта ГОСТ 26650-85: назначение, требования и применение

В машиностроительной отрасли надежность гидравлической системы является ключевым фактором, определяющим эксплуатационные характеристики и долговечность оборудования. Одним из важнейших компонентов гидравлической системы является гидроцилиндр, который должен соответствовать определенным стандартам для обеспечения взаимозаменяемости и унификации. ГОСТ 26650-85 представляет собой нормативный документ, регламентирующий основные параметры поршневых гидроцилиндров, работающих при давлении 16 мегапаскалей (160 атмосфер).

Назначение и область применения

Цель стандарта ГОСТ 26650-85 заключается в унификации присоединительных размеров гидроцилиндров, что позволяет осуществлять их взаимозаменяемость независимо от производителя. Это существенно упрощает процесс замены компонентов гидравлических систем, снижает затраты на модернизацию оборудования и повышает его ремонтопригодность. Стандарт особенно актуален для применения в оборудовании, используемом в различных отраслях промышленности, включая металлургию, строительство, сельское хозяйство и другие.

Основные требования

ГОСТ 26650-85 устанавливает строгие требования к следующим параметрам гидроцилиндров:

• Размеры проушин: Проушины, предназначенные для крепления гидроцилиндра к монтажным кронштейнам, должны иметь унифицированные размеры по диаметру, ширине и расстоянию между ними.

• Размеры штока: Шток гидроцилиндра, являющийся его подвижной частью, должен соответствовать требованиям по диаметру и резьбе, установленным стандартом.

• Отверстия для крепежных элементов: Отверстия, предназначенные для установки крепежных болтов или пальцев, должны иметь стандартизированные размеры и расположение.

Материалы

Хотя стандарт не регламентирует конкретные материалы, используемые для изготовления гидроцилиндров, он устанавливает общие требования к их конструктивным элементам:

• Гильза: Внутренняя цилиндрическая часть гидроцилиндра, по которой перемещается шток, должна быть изготовлена из стали с последующей обработкой для обеспечения гладкости поверхности.

• Шток: Подвижная часть гидроцилиндра, подверженная значительным нагрузкам, должна быть изготовлена из высокопрочных материалов и подвергнута закалке для повышения износостойкости.

• Проушины: Металлические элементы, обеспечивающие крепление гидроцилиндра к конструкции, должны быть выполнены из высокопрочных марок стали.

Методы контроля качества

Для обеспечения соответствия гидроцилиндров требованиям стандарта проводится комплекс испытаний:

1. Визуальный осмотр: Проверка поверхности гидроцилиндра на наличие дефектов, таких как трещины, сколы, коррозия и повреждения покрытия. Особое внимание уделяется состоянию хромированного покрытия штока.

2. Измерительный контроль: Точное измерение размеров всех конструктивных элементов гидроцилиндра с использованием специализированных инструментов.

3. Контроль шероховатости: Оценка качества поверхности штока с помощью измерительных приборов, что позволяет выявить возможные дефекты, влияющие на износостойкость.

4. Гидравлические испытания: Проверка герметичности и прочности гидроцилиндра путем его испытания давлением, превышающим номинальное в 1,5 раза.

Сравнение с другими стандартами

В дополнение к ГОСТ 26650-85 существуют другие нормативные документы, регулирующие параметры гидроцилиндров:

/ Стандарт / Назначение / Основное отличие / /----------------------------/----------------------------------------------------------------/--------------------------------------------------------------------------/ / ГОСТ 26650-85 / Присоединительные размеры цилиндров на 16 МПа / Унификация монтажных размеров для взаимозаменяемости / / ГОСТ 654-68 / Присоединительные размеры цилиндров на 32 МПа и выше / Унификация для высоконапорной техники / / ГОСТ 25752-2016 / Общие технические условия на гидроцилиндры / Определение общих требований к материалам, испытаниям, надежности и маркировке. /

Рекомендации для специалистов

Для инженеров и конструкторов:

• При проектировании оборудования необходимо строго соблюдать размеры, установленные ГОСТ 26650-85. Несоблюдение этих требований может привести к несовместимости гидроцилиндров с другими компонентами системы.

• В технической документации для поставщиков следует указывать не только ГОСТ 26650-85, но и ГОСТ 25752-2016, а также дополнительные требования к материалам и конструкции гидроцилиндров.

Для специалистов по закупкам и контролю качества:

• При заключении договоров с поставщиками необходимо требовать предоставления документов, подтверждающих соответствие гидроцилиндров требованиям ГОСТ 26650-85 и результатов испытаний на герметичность и прочность.

• В процессе входного контроля качества следует проводить тщательную проверку размеров гидроцилиндров с использованием измерительных инструментов.

• Особое внимание следует уделять состоянию покрытия штока и соосности проушин, так как эти параметры существенно влияют на эксплуатационные характеристики оборудования.

Заключение

ГОСТ 26650-85 является важным нормативным документом, обеспечивающим унификацию присоединительных размеров поршневых гидроцилиндров. Это позволяет значительно упростить процесс замены компонентов гидравлических систем и повысить их надежность. Соблюдение требований стандарта является ключевым фактором для обеспечения долговечности и эффективности работы гидравлического оборудования.
