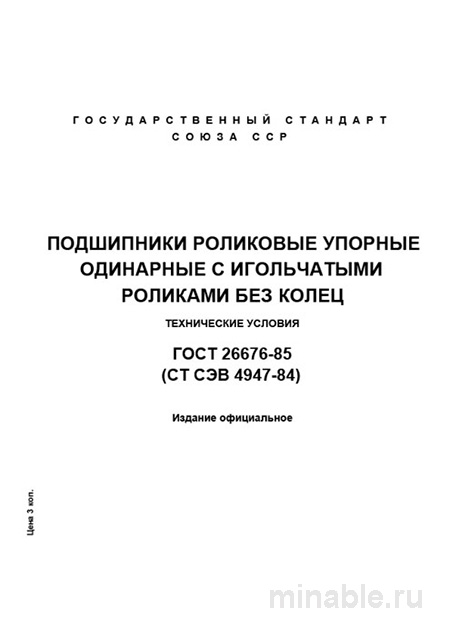

ГОСТ 26676-85: Разбор и описание подшипников роликовых упорных одинарных

Обзор стандарта ГОСТ 26676-85: Практический аспект применения в производственных условиях

В сфере машиностроительного производства, особенно при выполнении ремонтных работ или создании малогабаритных деталей, необходимо использовать надежные и конструктивно простые опоры. Стандарт ГОСТ 26676-85 регламентирует параметры игольчатых упорных подшипников без колец, которые обладают уникальными характеристиками и отличаются от традиционных подшипников. Понимание данного стандарта позволяет разрабатывать изделия с повышенными эксплуатационными характеристиками и долговечностью.

Цель и область применения стандарта

Стандарт ГОСТ 26676-85 устанавливает требования к конструкции, материалам, размерам и методам контроля качества игольчатых упорных подшипников, не имеющих колец. Основная особенность таких подшипников заключается в том, что ролики контактируют с закаленными и отполированными поверхностями сопряженных деталей, таких как корпуса и валы.

Эти подшипники предназначены для использования в условиях, где преобладают осевые нагрузки и ограничены радиальные размеры. Примеры применения включают:

• Узлы коробок передач и сцеплений в транспортных средствах.

• Ключевые компоненты вращающихся механизмов станков.

• Механизмы с рычажными или кулачковыми системами.

• Замена изношенных подшипников в конструкциях, не допускающих модификаций.

Основные технические требования к подшипникам

Стандарт строго регламентирует параметры всех компонентов подшипника:

Материалы и обработка

Сепараторы, предназначенные для удержания роликов, изготавливаются из конструкционной стали. Ролики производятся из специализированной стали с последующей термической обработкой для достижения высокой твердости. Твердость роликов должна соответствовать значениям 61–65 HRC, а их поверхность — высокой степени гладкости.

Размеры и допуски

Документ содержит точные параметры:

• Внешний и внутренний диаметры подшипника.

• Высота подшипникового узла.

• Радиус закругления торцов роликов.

• Равномерность размеров роликов в комплекте.

Любые отклонения от указанных параметров могут привести к снижению эксплуатационных характеристик подшипника.

Методы контроля качества

Контроль качества подшипников осуществляется на всех этапах производства. Проверяются следующие параметры:

1. Визуальная оценка и состояние поверхности. Ролики и сепараторы должны быть без видимых дефектов, таких как царапины, коррозия или другие повреждения. Наличие даже незначительных дефектов может повлиять на работоспособность всей партии подшипников.

2. Измерение геометрических параметров. Проверяются размеры внешнего и внутреннего диаметров, высоты подшипника, а также равномерность размеров роликов.

3. Проверка сепаратора. Сепаратор должен обеспечивать равномерное распределение роликов и их свободное вращение без заеданий.

Сравнение с другими стандартами

Для более глубокого понимания специфики ГОСТ 26676-85 его целесообразно сравнить с другими стандартами на подшипниковые узлы, например, с ГОСТ 7872-89, регламентирующим параметры шариковых упорных подшипников с кольцами.

/ Параметр / ГОСТ 26676-85 (Игольчатые без колец) / ГОСТ 7872-89 (Шариковые с кольцами) / /-----------------------------------/------------------------------------/-------------------------------------/ / Назначение / Подшипники для условий с осевыми нагрузками и ограниченными радиальными размерами / Подшипники для умеренных нагрузок в стандартных корпусах / / Грузоподъемность / Высокая (линейный контакт роликов) / Умеренная (точечный контакт шариков) / / Размеры / Компактные (без колец) / Большие (наличие колец) / / Требования к установке и узлу / Высокие требования к точности поверхностей деталей / Меньшие требования, компенсация погрешностей кольцами / / Области применения / Сложные неразборные механизмы / Обычные механизмы /

Рекомендации для специалистов

На основании практического опыта применения стандарта ГОСТ 26676-85 можно дать следующие рекомендации:

1. При проектировании конструкций:

   • Обеспечить закалку и полировку поверхностей сопряженных деталей с заданной шероховатостью и твердостью.

2. При выборе подшипников:

   • Запрашивать у поставщиков техническую документацию с указанием размеров и марки стали подшипника.

   • Для ответственных узлов проверять твердость роликов.

3. При проведении контроля качества:

   • Использовать эталонную деталь с закаленными и отполированными поверхностями для проверки посадки подшипника.

4. При установке подшипников:

   • Обеспечивать чистоту места установки.

   • Производить смазку подшипникового узла сразу после монтажа.

ГОСТ 26676-85 представляет собой актуальный нормативный документ, который является важным инструментом для решения сложных инженерных задач. Его применение способствует созданию механизмов с высокими эксплуатационными характеристиками, способных выдерживать значительные нагрузки при минимальных габаритах.
