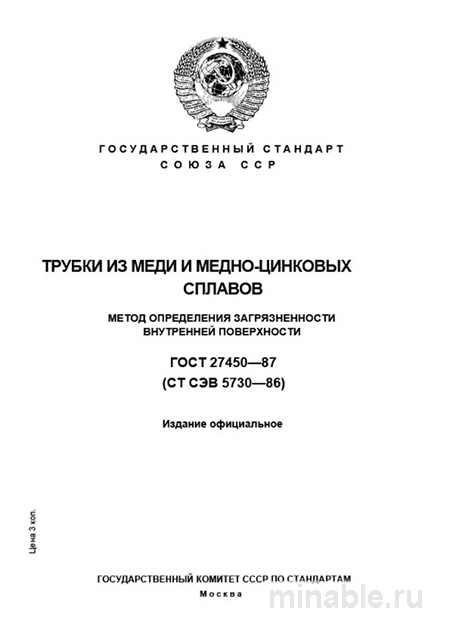

Обзор ГОСТ 27450-87: Методика контроля чистоты внутренней поверхности медных трубок
В машиностроении и приборостроении особое внимание уделяется надежности работы всех компонентов. В этих отраслях широко применяются медные и латунные трубки, используемые в системах охлаждения, отопления и других технологических процессах. Загрязнение внутренней поверхности трубок может привести к снижению эффективности их работы, преждевременным отказам и значительным затратам на техническое обслуживание. ГОСТ 27450-87 устанавливает методику контроля чистоты внутренней поверхности трубок, обеспечивая соответствие продукции установленным требованиям.
Объекты и область применения стандарта
Данный стандарт регламентирует методику контроля загрязненности внутренней поверхности медных и латунных трубок, изготовленных без сварных швов и имеющих диаметр от 3 до 100 мм. Контроль проводится после завершения технологических операций, таких как вытяжка, отжиг или резка трубок. Методика является обязательной при указании в технической документации на поставку требований к чистоте внутренней поверхности трубок. Она применяется для выборочной проверки партий продукции, а также при смене поставщика или при возникновении сомнений в качестве поставляемой продукции.
Методика проведения контроля
Процесс контроля включает следующие этапы:
-
Отбор образцов: Из партии продукции отбираются трубки длиной не менее 500 мм, которые разрезаются на отрезки длиной 100-150 мм. При необходимости отрезки соединяются для получения требуемой длины.
-
Промывка: Внутренняя поверхность трубок промывается струей растворителя (например, бензина или этилового спирта) под давлением. Промывочная жидкость собирается в чистую емкость.
-
Фильтрация: Промытая жидкость пропускается через предварительно взвешенный бумажный фильтр.
-
Взвешивание: Фильтр с осевшей на нем грязью высушивается в термостате и взвешивается на аналитических весах.
Результаты контроля выражаются в граммах загрязнений на квадратный метр внутренней поверхности трубки (г/м²). Нормы допустимого содержания загрязнений устанавливаются в технической документации на продукцию или в договоре поставки.
Особенности проведения контроля
Для обеспечения точности результатов контроля необходимо соблюдать следующие условия:
-
Лаборатория должна быть оборудована средствами для проведения анализа в условиях, исключающих загрязнение образцов.
-
Вся используемая посуда и оборудование должны быть тщательно очищены и подготовлены к работе.
-
Проведение контроля должно осуществляться в соответствии с установленными методиками и инструкциями.
Практическое применение и анализ результатов
На практике контроль по ГОСТ 27450-87 позволяет выявить наличие загрязнений различного происхождения, таких как металлическая пыль, окислы, эмульсии, абразивные частицы и другие. Анализ типа и количества загрязнений помогает определить причины их появления и принять меры для устранения выявленных недостатков.
Сравнение с другими стандартами
ГОСТ 27450-87 является специализированным стандартом, направленным на контроль чистоты внутренней поверхности трубок. В таблице приведены основные отличия данного стандарта от других нормативных документов:
/ Параметр / ГОСТ 27450-87 (Метод контроля) / ГОСТ 11383-75 (Трубы медные прямоугольные) / ГОСТ 859-2001 (Медь литейная) / /---------------------------/---------------------------------------------------------------------------------------------/--------------------------------------------------------------------------------/----------------------------------------------------------------------------------/ / Основное назначение / Контроль загрязненности внутренней поверхности / Технические условия на прямоугольные медные трубы / Технические условия на литейную медь / / Объект контроля / Внутренняя поверхность готовых трубок / Геометрические параметры, механические свойства, герметичность труб / Химический состав, механические свойства литейной меди / / Ключевой параметр / Масса загрязнений с единицы площади (г/м²) / Геометрические размеры, предел прочности, относительное удлинение / Массовая доля химических элементов, содержание примесей / / Применимость для приемки / Вспомогательный, но критичный критерий для ответственных применений / Основной документ для приемки продукции данного типа / Основной документ для приемки сырья /
Практические рекомендации
На основании опыта применения ГОСТ 27450-87 можно дать следующие рекомендации:
-
Включение контроля в договор: При заключении договоров на поставку продукции необходимо указывать требования к чистоте внутренней поверхности трубок в соответствии с ГОСТ 27450-87 и устанавливать допустимые нормы содержания загрязнений.
-
Отбор репрезентативных образцов: Для контроля следует отбирать образцы из различных частей партии продукции (начало, середина, конец), чтобы получить объективные данные о качестве всей партии.
-
Визуальная оценка: Перед проведением лабораторных анализов рекомендуется проводить предварительную визуальную оценку чистоты внутренней поверхности трубок для выявления явных признаков загрязнения.
-
Анализ типа загрязнений: Важно не только количественно определять содержание загрязнений, но и проводить качественный анализ их состава для выявления причин возникновения и разработки мер по их устранению.
-
Обеспечение чистоты лаборатории: Лабораторные помещения и оборудование должны поддерживаться в состоянии, исключающем возможность загрязнения образцов и результатов анализа.
Заключение
ГОСТ 27450-87 является важным нормативным документом, обеспечивающим контроль чистоты внутренней поверхности медных трубок. Применение данной методики позволяет своевременно выявлять и устранять загрязнения, что способствует повышению надежности и долговечности оборудования. Включение контроля по ГОСТ 27450-87 в процессы приемки и контроля качества продукции является обязательным требованием для обеспечения высокого уровня эксплуатационных характеристик изделий.
