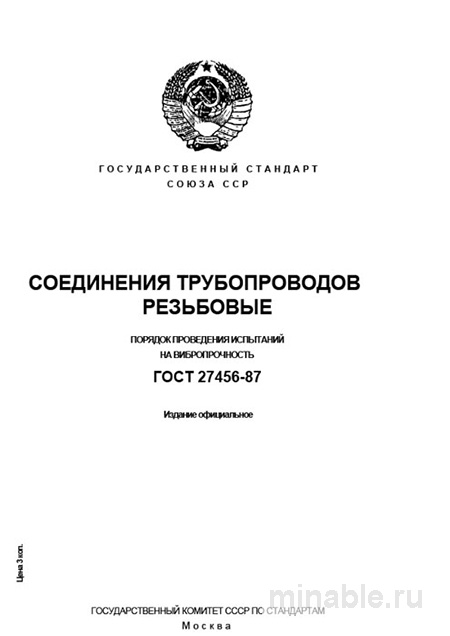

Как проверить прочность резьбовых соединений: обзор ГОСТ 27456-87
В машиностроении, особенно в системах, функционирующих под высоким давлением, например, в гидравлических системах машин, критически важно обеспечить надежность всех соединений. Вибрационные нагрузки могут привести к разрушению соединений, что может вызвать утечку рабочей жидкости и нарушение целостности трубопроводных систем. ГОСТ 27456-87 представляет собой стандарт, предназначенный для оценки прочности резьбовых соединений при воздействии вибрационных нагрузок. В данном обзоре рассматривается методология проведения испытаний согласно указанному стандарту.
Назначение и область применения ГОСТ 27456-87
Стандарт ГОСТ 27456-87 регламентирует методы испытаний резьбовых соединений на прочность при воздействии вибрационных нагрузок. Основная цель данных испытаний — определить способность соединений сохранять свои эксплуатационные характеристики в условиях, приближенных к реальным. Это особенно актуально для резьбовых соединений, используемых в гидравлических и топливных системах различных видов техники, включая транспортные средства, авиационную и специальную технику.
Методика проведения испытаний
Для проведения испытаний применяются специализированные стенды, позволяющие генерировать вибрационные воздействия и создавать пульсирующее давление в системе. Образец соединения закрепляется на стенде таким образом, чтобы исключить его перемещение во время испытаний. В систему подается рабочая жидкость, и обеспечивается герметичность соединений. Испытания проводятся двумя методами:
-
Генерирование пульсирующего давления внутри системы.
-
Воздействие вибрационных нагрузок на внешнюю поверхность образца.
Испытания продолжаются до достижения критического состояния образца, включая разрушение соединения или достижение заданного количества циклов вибраций.
Анализ результатов испытаний
Результаты испытаний фиксируются в соответствующем протоколе. Важно удостовериться в следующем:
-
Соответствие условий проведения испытаний (частота вибраций, уровень давления, количество циклов) требованиям, установленным в технической документации.
-
Правильность настройки измерительных приборов (манометры, вибродатчики), используемых в процессе испытаний.
-
Определение характера разрушения образца: разрыв соединения, утечка рабочей жидкости или другие виды повреждений. При разрушении образца необходимо провести детальный анализ для выявления причин возникновения дефекта.
Значимость применения стандарта
Применение ГОСТ 27456-87 позволяет оценить надежность резьбовых соединений в условиях вибрационных нагрузок, что особенно важно для техники, эксплуатируемой в сложных и динамических условиях. Это способствует предотвращению аварийных ситуаций, связанных с разрушением соединений, и обеспечивает долговечность и безопасность работы оборудования.
Рекомендации для технологов и специалистов по закупкам
Для технологов:
-
В технической документации четко указывать требования к вибропрочности соединений, включая параметры вибрационных нагрузок и давления.
-
Обеспечить корректное затягивание резьбовых соединений с использованием динамометрических ключей, прошедших регулярную поверку.
-
При выявлении дефектов в образце провести тщательный анализ для определения причин разрушения.
Для специалистов по закупкам:
-
Требовать от поставщиков предоставления протоколов испытаний на вибропрочность продукции.
-
Различать испытания на прочность и вибропрочность, учитывая их специфические цели и методы проведения.
-
Проводить визуальный осмотр соединений на предмет наличия повреждений, используя специализированное оборудование, например, лупы.
Заключение
ГОСТ 27456-87 является важным нормативным документом, обеспечивающим надежность резьбовых соединений в условиях вибрационных нагрузок. Применение данного стандарта позволяет своевременно выявлять слабые места в конструкции и принимать меры по их устранению, что способствует повышению качества продукции и снижению риска аварийных ситуаций.
