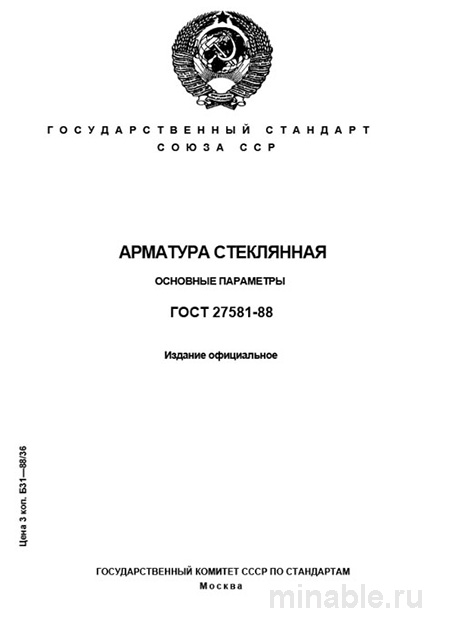

Обзор ГОСТ 27581-88: Регулирование стеклянной арматуры в современном машиностроении
В химической, пищевой и фармацевтической промышленности, где требуется высокая надежность оборудования, важную роль играет стеклянная арматура. Она регламентируется стандартом ГОСТ 27581-88, который был разработан в 1988 году и продолжает оставаться актуальным для систем, работающих с агрессивными средами при давлении до 6 атмосфер и температуре от -50 до +200 °C.
Область применения стандарта
Стандарт ГОСТ 27581-88 определяет технические требования к стеклянной арматуре для трубопроводов, включая прямые и угловые трубы, тройники, переходники, колена и фланцы. Он охватывает изделия, предназначенные для транспортировки жидкостей и газов, в том числе агрессивных, обеспечивая их герметичность и долговечность в условиях эксплуатации.
Основные требования ГОСТ 27581-88
Материалы и технологии производства
Стеклянная арматура изготавливается из материалов, устойчивых к высоким температурам и химическим воздействиям. В частности, применяется стекло типа «Пирекс», которое обладает необходимой прочностью и прозрачностью.
Геометрические параметры
Стандарт устанавливает строгие требования к размерам и формам арматуры, обеспечивая совместимость и взаимозаменяемость различных элементов трубопроводных систем. Основные параметры, такие как диаметры труб, углы соединений и другие конструктивные особенности, должны соответствовать установленным нормативам.
Эксплуатационные характеристики
Арматура должна обеспечивать герметичность соединений и устойчивость к перепадам давления и температур. Особое внимание уделяется механическим свойствам материала, чтобы исключить риск разрушения при эксплуатации.
Контроль качества арматуры
Для обеспечения высокого уровня надежности и долговечности стеклянной арматуры проводится комплексный контроль качества, включающий:
-
Визуальный осмотр для выявления дефектов, таких как микротрещины, пузыри или включения.
-
Метрологическую проверку геометрических параметров для соответствия установленным стандартам.
-
Контроль состояния поверхности, в частности, ровности краев и отсутствия острых углов, которые могут привести к повреждению при монтаже.
Сравнение с альтернативными материалами
Стеклянная арматура имеет свои преимущества и ограничения по сравнению с другими материалами, такими как фарфор и фторопласт.
/ Параметр / Стекло / Фарфор / Фторопласт / /----------/---------/---------/-----------/ / Основное назначение / Прозрачные линии, визуальный контроль потока / Непрозрачные линии, работа с агрессивными средами и абразивными суспензиями / Системы с высокими требованиями к химической стойкости и долговечности / / Химстойкость / Высокая стойкость к кислотам и органическим веществам / Стойкость ко всем видам кислот и щелочей / Высокая стойкость к большинству химических веществ / / Механическая прочность / Хрупкость, ограниченная устойчивость к механическим воздействиям / Прочность, устойчивость к износу / Высокая прочность, устойчивость к механическим воздействиям / / Термостойкость / Высокая, до 200-250 °C / Очень высокая, до 300-400 °C / Высокая, до 250-300 °C /
Выбор материала зависит от конкретных условий эксплуатации и требований к системе. В некоторых случаях целесообразно использовать комбинацию различных материалов для оптимизации эксплуатационных характеристик.
Рекомендации для специалистов
При работе со стеклянной арматурой необходимо учитывать следующие аспекты:
-
При оформлении заказа следует четко указывать требования к материалу, маркировке, допустимому давлению и температурному режиму.
-
В процессе приемки продукции рекомендуется проводить выборочный контроль качества, охватывающий не менее 10% партии.
-
При монтаже необходимо использовать мягкие уплотнительные материалы и избегать механических воздействий на арматуру.
-
В процессе эксплуатации следует избегать резких изменений температуры и агрессивных чистящих средств.
Заключение
Стандарт ГОСТ 27581-88 является важным нормативным документом, регулирующим производство и эксплуатацию стеклянной арматуры. Его соблюдение позволяет создавать надежные и долговечные трубопроводные системы, соответствующие современным требованиям промышленности.
