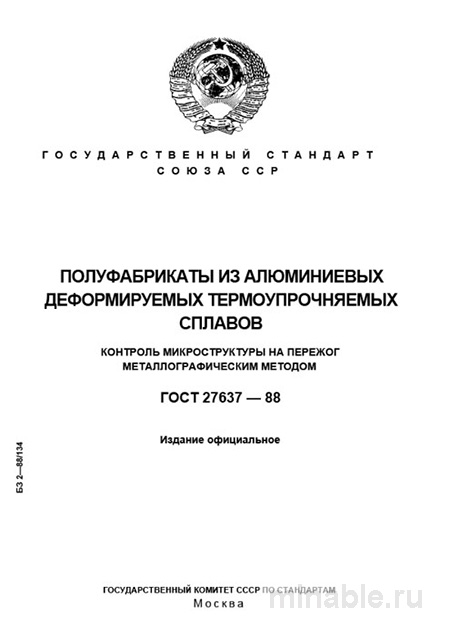

Обзор ГОСТ 27637-88: методы контроля и предотвращения дефектов термической обработки алюминиевых сплавов
При производстве ответственных деталей из алюминиевых сплавов возникает необходимость выявления скрытых дефектов, связанных с пережогом. Пережог представляет собой повреждение металлической структуры, возникающее вследствие превышения допустимой температуры нагрева. Для эффективного контроля качества алюминиевых изделий применяется ГОСТ 27637-88, регламентирующий методы микроструктурного анализа для обнаружения данного дефекта.
Назначение и область применения стандарта
ГОСТ 27637-88 устанавливает процедуры проверки микроструктуры алюминиевых сплавов с целью выявления признаков пережога. Стандарт предназначен для использования на предприятиях, занимающихся производством алюминиевых деталей, а также на предприятиях-потребителях данной продукции. ГОСТ не распространяется на литейные сплавы и сплавы, не подвергающиеся термической обработке. Основное внимание уделяется авиационным ковочным сплавам, таким как АК, Д16, В95 и другие, которые подвергаются горячей обработке и закалке.
Методика проведения анализа
Для проведения микроструктурного анализа отбирается микрошлиф, который подвергается специальной обработке и последующему исследованию под микроскопом.
Процедура отбора образцов
-
Для поковок и штампованных изделий образец отбирается из зон, подвергшихся значительной деформации.
-
Срез образца должен быть выполнен в направлении, соответствующем максимальной деформации металлической структуры.
Химическая обработка образца
-
Образец помещается в 10%-ный водный раствор гидроксида натрия при температуре 20 ± 5°C на 10-15 секунд, что позволяет выявить характерные признаки пережога.
Микроскопическое исследование
-
Исследование проводится с использованием оптического микроскопа с увеличением до 200 крат.
-
Признаком пережога являются следующие микроструктурные аномалии:
-
Тройные точки – темные участки на границе схождения трех зерен.
-
Сплошные сетки – темные линии, проходящие по границам зерен.
-
Округлые зерна с оплавленными краями, свидетельствующие о чрезмерном нагреве.
-
Практическое применение стандарта
На предприятиях не осуществляется сплошной контроль каждой детали, однако процесс приемки продукции должен включать меры по предотвращению попадания бракованных изделий.
При поступлении новой партии
-
Проверяется наличие сертификата, подтверждающего соответствие продукции требованиям ГОСТ 27637-88.
-
В случае отсутствия сертификата или при наличии сомнений в его подлинности проводится дополнительная проверка.
Выбор образцов для контроля
-
Отбираются участки, подверженные наибольшему нагреву (например, тонкие элементы конструкции, зоны ребер жесткости).
-
Особое внимание уделяется зонам с интенсивной деформацией (например, области вблизи облоя на штампованных деталях).
-
Проверяются участки, которые будут испытывать значительные механические нагрузки в готовом изделии.
Действия при обнаружении дефектов
-
При выявлении микроструктурных аномалий, таких как неоднородность или изменение цвета, проводится дополнительное исследование для установления причин.
-
Окончательный диагноз устанавливается на основании анализа микроструктуры, что позволяет определить наличие пережога и степень его влияния на эксплуатационные характеристики изделия.
Сравнительный анализ с другими стандартами
ГОСТ 27637-88 является специализированным нормативным документом, дополняющим другие стандарты, такие как ГОСТ 4784-97, который устанавливает требования к химическому составу и механическим свойствам алюминиевых сплавов. В отличие от ГОСТ 4784-97, ГОСТ 27637-88 фокусируется исключительно на методах выявления дефектов термической обработки, что делает его незаменимым инструментом для контроля качества алюминиевых изделий.
Рекомендации для специалистов
При приемке продукции
-
Требовать предоставления сертификата, подтверждающего проведение проверки на пережог в соответствии с ГОСТ 27637-88.
-
Проводить визуальный осмотр изделий на наличие признаков неоднородности структуры или изменения цвета.
-
В случае сомнений проводить выборочную проверку образцов из наиболее нагруженных и термонапряженных зон изделия.
При микроскопическом анализе
-
Обращать внимание на четкость и равномерность границ зерен. Наличие темных точек, утолщений или иных аномалий свидетельствует о возможном пережоге.
-
Оценивать равномерность структуры зерен, так как неравномерность может указывать на нарушение режима термической обработки.
Дополнительные дефекты термической обработки
-
Недожог – присутствие крупных интерметаллидных фаз, вызванных недостаточным нагревом.
-
Перегрев – увеличение размеров зерен, что приводит к снижению прочностных и пластических характеристик материала. Выявляется с помощью аналогичных методов микроструктурного анализа.
