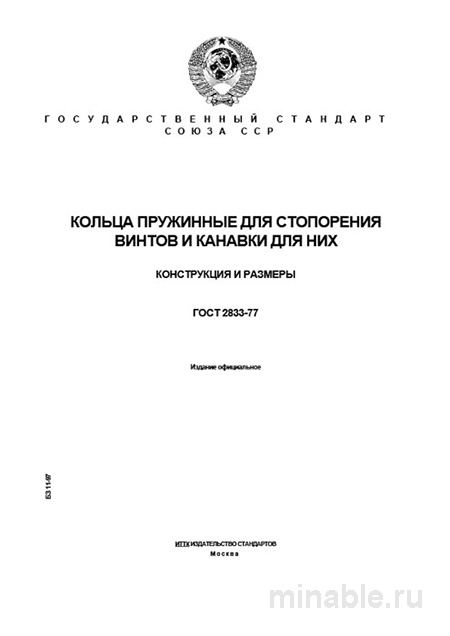

Обзор стандарта ГОСТ 2833-77: Технический анализ
В области машиностроения, где надежность и долговечность механических узлов являются критически важными параметрами, особое внимание уделяется даже самым незначительным элементам конструкции. Одним из таких элементов является пружинное стопорное кольцо, регламентируемое стандартом ГОСТ 2833-77. Этот стандарт устанавливает требования к выбору, изготовлению и эксплуатации данного типа изделий, предоставляя инженерам необходимые технические рекомендации на основе глубокого понимания механики и производственных технологий.
Функциональное назначение стопорных колец
Стопорные кольца по ГОСТ 2833-77 предназначены для фиксации подшипников, шестерен и других компонентов на валу, обеспечивая их стабильное положение и предотвращая смещение. В отличие от традиционных крепежных элементов, таких как болты или штифты, пружинные стопорные кольца характеризуются высокой степенью ремонтопригодности, что позволяет осуществлять их быструю замену без необходимости демонтажа всего узла.
Данный тип изделий находит широкое применение в различных отраслях машиностроения, включая двигателестроение, производство редукторов, сельскохозяйственную и автомобильную технику. Важно отметить, что стандарт ГОСТ 2833-77 регламентирует использование стопорных колец для механизмов, работающих в условиях умеренных и средних нагрузок. Для устройств, испытывающих значительные динамические нагрузки или требующих высокой надежности, применяются специализированные решения, соответствующие другим нормативным документам.
Технические требования и параметры
Стандарт ГОСТ 2833-77 устанавливает строгие требования к конструктивным и материальным характеристикам стопорных колец.
Материалы
Стопорные кольца изготавливаются из пружинной проволоки, обладающей необходимыми механическими свойствами. Твердость материала должна находиться в диапазоне 41–50 HRC, что обеспечивает оптимальное сочетание прочности и эластичности, предотвращая разрушение и деформацию кольца в процессе эксплуатации.
Геометрические параметры
В зависимости от конструкции, стопорные кольца могут быть двух типов:
-
Кольца без отогнутых концов.
-
Кольца с отогнутыми концами, упрощающими процесс установки и демонтажа.
Основные геометрические параметры колец включают:
-
Диаметр вала, на который устанавливается кольцо.
-
Внешний диаметр кольца.
-
Ширина кольца.
-
Диаметр проволоки, используемой для изготовления кольца.
-
Зазор между концами кольца в свободном состоянии.
Для обеспечения точного монтажа кольца, размеры паза на валу должны строго соответствовать требованиям стандарта. Ошибки в проектировании или изготовлении паза могут привести к проблемам с установкой и эксплуатацией кольца.
Методы контроля качества
Приемка партии стопорных колец является важным этапом, требующим проведения комплексных проверок для обеспечения соответствия изделий установленным требованиям.
Основные критерии проверки:
-
Визуальный осмотр: проверка на наличие дефектов, таких как заусенцы, следы коррозии или трещины.
-
Измерение твердости: использование специализированных приборов для контроля твердости материала колец, обеспечивая единообразие параметров в рамках одной партии.
-
Контроль размеров: точное измерение геометрических параметров колец с применением измерительных инструментов, включая проверку диаметра проволоки, что является ключевым фактором для обеспечения упругости изделия.
-
Испытание на упругость: проверка способности кольца восстанавливать первоначальную форму после деформации, исключая остаточные деформации.
Сравнительный анализ с другими стандартами
Существуют различные стандарты, регламентирующие производство стопорных колец, каждый из которых предназначен для конкретных условий эксплуатации.
/ Характеристика / ГОСТ 2833-77 (для валов) / ГОСТ 13940-86 (легкие) / ГОСТ 13942-86 (тяжелые) /
/---------------------------------/--------------------------/----------------------/------------------------/
/ Назначение / Для стандартных нагрузок / Для легких нагрузок / Для тяжелых нагрузок /
/ Форма поперечного сечения / Прямоугольное / Прямоугольное, тонкое / Увеличенное, квадратное/
/ Материал и твердость / Пружинная сталь, 41–50 HRC/ Пружинная сталь, 44–51 HRC/ Пружинная сталь, 47–54 HRC/
/ Глубина канавки / Стандартная / Меньшая / Увеличенная /
/ Преимущества / Баланс прочности и габаритов/ Минимальные размеры / Высокая нагрузочная способность/
Рекомендации для специалистов
На основании анализа нормативной документации и практического опыта можно сформулировать следующие рекомендации:
-
Для конструкторов: рекомендуется строго соблюдать размеры паза на валу, избегая их изменения. В случае необходимости повышения прочности конструкции, следует использовать стопорные кольца, соответствующие более жестким стандартам. Также необходимо указывать в проектной документации не только размеры кольца, но и его стандарт, тип и материал.
-
Для технологов: при обработке паза на валу следует соблюдать осторожность, избегая образования острых кромок и отклонений от заданных размеров, что может привести к повреждению вала.
-
Для специалистов по контролю качества и закупкам: при приемке партий стопорных колец необходимо требовать от поставщиков сертификаты, подтверждающие соответствие продукции требованиям ГОСТ 2833-77, включая информацию о материале и методах контроля. Также рекомендуется проводить проверку твердости и геометрических параметров колец в процессе приемки.
Заключение
Стандарт ГОСТ 2833-77 является важным нормативным документом, обеспечивающим надежность и долговечность механических систем. Для эффективного использования стопорных колец необходимо соблюдать требования стандарта на всех этапах проектирования, производства и эксплуатации, включая контроль качества и соответствие изделий установленным параметрам.
