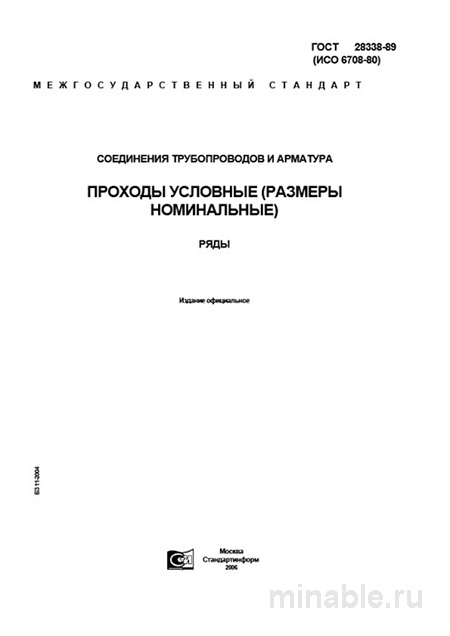

ГОСТ 28338-89: Соединения трубопроводов - Полный разбор

Экспертный анализ ГОСТ 28338-89: нормативный фундамент унификации трубопроводных систем

В сфере машиностроения, особенно при разработке и монтаже трубопроводных систем, критическое значение имеет обеспечение совместимости всех компонентов. Это позволяет существенно повысить эффективность и надежность производственных процессов. ГОСТ 28338-89 представляет собой основополагающий нормативный документ, регламентирующий единые размеры для элементов трубопроводов и трубопроводной арматуры. В данном обзоре рассматриваются цели и задачи данного стандарта, а также его роль в профессиональной деятельности специалистов.

Сущность и назначение ГОСТ 28338-89

Стандарт ГОСТ 28338-89 устанавливает унифицированные размеры для труб, запорной арматуры и других конструктивных элементов трубопроводных систем. Эти размеры, известные как "условные проходы" (DN), не коррелируют с фактическими геометрическими параметрами труб, но обеспечивают стандартизацию и взаимозаменяемость компонентов от различных производителей.

ГОСТ 28338-89 находит применение в широком спектре отраслей промышленности, включая нефтегазовую, химическую, пищевую и коммунальную. Внедрение данного стандарта позволяет минимизировать риски, связанные с ошибками при монтаже трубопроводов, и способствует повышению общей безопасности производственных процессов.

Основные положения стандарта

ГОСТ 28338-89 не регламентирует материалы изготовления труб или их конструктивные особенности. Основной акцент делается на унификации размеров, которые классифицируются на два ряда:

1. Основной ряд — включает наиболее распространенные типоразмеры, применяемые в большинстве практических случаев.

2. Дополнительный ряд — предназначен для специфических условий эксплуатации или замены устаревших компонентов.

Диапазон условных проходов по ГОСТ 28338-89 варьируется от 2,5 до 400 мм. Важно отметить, что не все элементы трубопроводной арматуры выпускаются в полном спектре данных размеров. Например, задвижки и клапаны могут иметь ограниченные типоразмеры, регламентируемые отдельными стандартами.

Процедура контроля качества в соответствии с ГОСТ 28338-89

Несмотря на то, что стандарт фокусируется исключительно на условных проходах, его соблюдение является обязательным. При оценке качества продукции проверяется соответствие обозначений DN и PN (номинального давления) требованиям ГОСТ 28338-89. Соответствие данных параметров стандарту является ключевым критерием при приемке продукции.

После подтверждения соответствия DN проводится дополнительная проверка других геометрических характеристик, таких как размеры фланцев и резьбы, в соответствии с другими нормативными документами. Однако первичная оценка всегда начинается с проверки соответствия условного прохода требованиям ГОСТ.

Сравнительный анализ с международными стандартами

Существуют аналоги ГОСТ 28338-89 в международных стандартах, однако они имеют свои особенности. В частности:

• ISO 6708 (Европа) — использует метрическую систему измерений и во многом аналогичен российскому стандарту.

• ASME B36.10 (США) — также регламентирует размеры труб и арматуры, но применяется дюймовая система измерений.

При использовании импортной трубопроводной арматуры необходимо учитывать различия в системах обозначений. Например, продукция с маркировкой DN, соответствующая европейскому стандарту, обычно совместима с отечественными аналогами. В то же время обозначения NPS могут требовать дополнительной проверки на соответствие.

Рекомендации для специалистов

Для инженеров-технологов и конструкторов:

• При проектировании трубопроводных систем рекомендуется использовать унифицированные размеры, соответствующие ГОСТ 28338-89, что позволит обеспечить совместимость компонентов и упростить процесс закупок.

• При работе с импортным оборудованием необходимо тщательно проверять соответствие условных проходов требованиям ГОСТ, учитывая возможные различия в системах обозначений.

Для специалистов в области закупок:

• В тендерной документации следует указывать требование о соответствии размеров DN ГОСТ 28338-89.

• При приемке продукции необходимо проводить тщательную проверку ключевых размеров, даже при наличии сертификатов соответствия, чтобы исключить возможные несоответствия.

Заключение

ГОСТ 28338-89 является важным нормативным документом, обеспечивающим унификацию трубопроводных систем и снижение затрат на их производство и эксплуатацию. Соблюдение требований данного стандарта способствует повышению надежности и эффективности производственных процессов, а также гарантирует совместимость компонентов трубопроводных систем.
