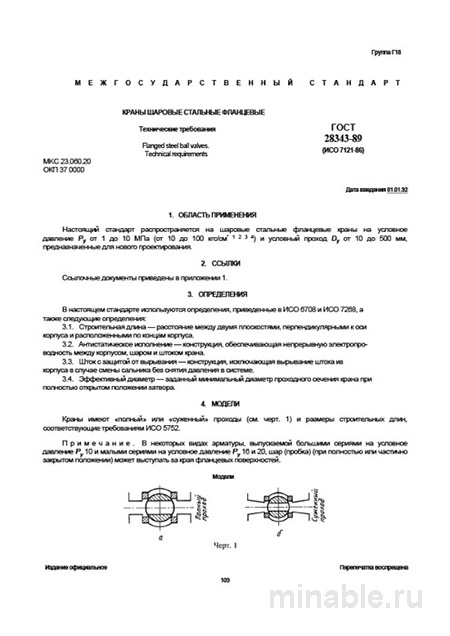

ГОСТ 28343-89: Фланцевые шаровые краны – Полный разбор и требования

Обзор ГОСТ 28343-89: Технический анализ

В области машиностроения и нефтегазовой промышленности запорная арматура является ключевым элементом, от которого зависит безопасность, надежность и экологическая устойчивость объектов. ГОСТ 28343-89 «Краны шаровые стальные фланцевые. Технические условия» устанавливает стандарты для создания высококачественной продукции, что особенно важно для обеспечения долговечности и эффективности работы оборудования.

Назначение стандарта

ГОСТ 28343-89 регламентирует технические требования к стальным фланцевым шаровым кранам, которые предназначены для работы в условиях давления от 16 до 40 МПа и с диаметрами от 50 до 500 мм. Данные устройства применяются в системах транспортировки воды, пара, газа, нефти и других неагрессивных жидкостей. Важно отметить, что стандарт запрещает использование кранов для работы с агрессивными средами, такими как кислоты или щелочи, для которых требуются специализированные материалы и покрытия.

Основные положения стандарта

Стандарт содержит четкие и детализированные требования к конструкции, материалам и эксплуатации шаровых кранов.

Материалы изготовления

• Корпус крана: Изготавливается из высокопрочных марок стали, таких как 25Л, 35Л, или углеродистых сталей 20, 25, 35, 09Г2С, что обеспечивает высокую прочность и технологичность сварки.

• Шар (внутренний элемент): Производится из коррозионно-стойких марок стали, таких как 20Х13, 12Х18Н9Т, что гарантирует долговечность и надежность работы крана.

• Уплотнительные элементы: Изготавливаются из термостойких материалов, таких как фторопласт-4, что обеспечивает герметичность при высоких температурах.

Технические характеристики

• Герметичность: Все узлы крана должны обеспечивать полное отсутствие утечек при рабочем давлении.

• Конструктивные особенности: Фланцевые соединения должны соответствовать установленным стандартам для обеспечения простоты монтажа и демонтажа.

• Прочность: Кран должен выдерживать гидроиспытания на давление, превышающее рабочее в 1,5 раза.

• Эргономичность: Маховик крана должен обеспечивать легкость управления и удобство эксплуатации.

Методы контроля качества

При приемке шаровых кранов проводится ряд испытаний, предусмотренных стандартом:

1. Испытание на прочность: Кран подвергается гидроиспытаниям на давление, превышающее рабочее в 1,5 раза, для проверки герметичности и прочности конструкции.

2. Испытание на герметичность: Проверка на отсутствие утечек как внутри корпуса, так и в местах соединений.

3. Функциональное испытание: Оценка легкости и плавности хода шара при открытии и закрытии крана.

Документация

На корпусе каждого крана должны быть нанесены следующие данные:

• Наименование производителя

• Диаметр крана

• Номинальное давление

• Марка стали, из которой изготовлен корпус

Дополнительно к изделию прилагается паспорт с результатами проведенных испытаний и сертификатами соответствия. Отсутствие паспорта является основанием для признания изделия бракованным.

Сравнение с другими стандартами

Существует ряд нормативных документов, регулирующих производство шаровых кранов. ГОСТ 28343-89 имеет следующие отличительные особенности:

\

• Параметр ГОСТ 28343-89 Другой стандарт (например, ГОСТ 21345-2005) \

• Назначение Трубопроводы высокого давления, опасные производства Трубопроводы низкого и среднего давления, системы отопления \

• Способ монтажа Фланцевый (болты и гайки) Муфтовый (резьбовое соединение) \

• Диапазон диаметров 50–500 мм 10–50 мм (в некоторых случаях до 100 мм) \

• Максимальное давление 16–40 МПа 16–40 МПа (для больших диаметров — редко) \

• Материалы корпуса Только высокопрочные и коррозионно-стойкие стали Более широкий ассортимент материалов: латунь, бронза, углеродистая сталь \

• Области применения Магистральные трубопроводы, опасные производства Системы отопления жилых и промышленных зданий

Рекомендации по проверке кранов

При выборе шаровых кранов рекомендуется проводить следующие проверки:

1. Внешний осмотр: Оценка состояния поверхности на наличие повреждений, трещин и деформаций.

2. Техническая документация: Проверка соответствия маркировки на корпусе крана паспортным данным.

3. Комплектность: Убедительность в наличии всех крепежных элементов (болты, гайки, шайбы).

4. Функциональная проверка: Оценка легкости хода шара при открытии и закрытии.

Возможные дефекты и методы их выявления

1. Утечки через сальниковое уплотнение: Обнаруживаются сразу при проведении испытаний на герметичность. Причиной могут быть некачественная набивка или неправильная установка.

2. Износ шара: Выявляется при разборке крана или при затруднении его вращения. Причиной может быть использование некачественного материала или недостаточная обработка поверхности.

3. Несоответствие размеров отверстий: Проверяется с использованием специализированных шаблонов. Несоответствие размеров может привести к невозможности монтажа и эксплуатации крана.

4. Неправильный выбор материала: Оценивается по весу изделия. Легкий кран может свидетельствовать о применении некачественной стали.

Заключение

ГОСТ 28343-89 является ключевым нормативным документом, регламентирующим производство стальных фланцевых шаровых кранов. Соблюдение требований данного стандарта обеспечивает высокое качество и надежность продукции, что критически важно для безопасной эксплуатации трубопроводных систем. Рекомендуется внимательно относиться к проверке соответствия продукции требованиям стандарта для предотвращения возможных эксплуатационных проблем.
