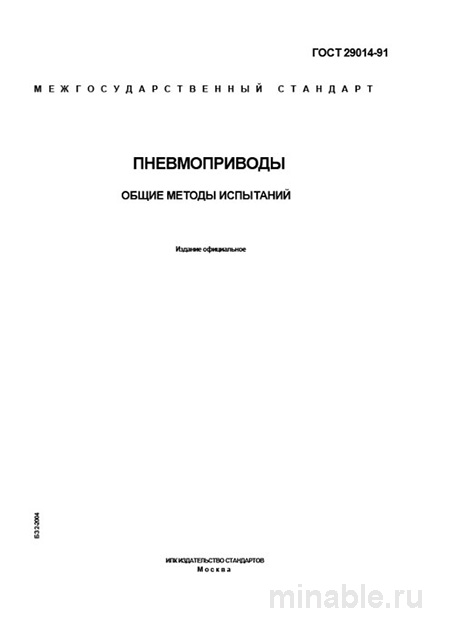

Обзор ГОСТ 29014-91: Практическое руководство по контролю пневмоприводов
В машиностроении надежность оборудования зависит от качества его компонентов, в частности пневмоприводов. Выход из строя данных устройств может привести к остановке производственных процессов и значительным финансовым потерям. Для предотвращения подобных ситуаций рекомендуется использовать стандартизированные методы контроля, регламентированные ГОСТ 29014-91 "Пневмоприводы. Общие методы испытаний". Несмотря на возраст документа, он остается актуальным для инженеров и технологов, обеспечивая объективность и надежность проверки характеристик пневмоприводов.
Назначение стандарта
ГОСТ 29014-91 устанавливает порядок проведения испытаний пневмоприводов различных типов, включая цилиндрические, поворотные и моторные устройства. Основной целью стандарта является разработка стандартизированного подхода к проверке соответствия фактических характеристик пневмоприводов заявленным производителем параметрам.
Объекты испытаний
В документе подробно описаны процедуры подготовки и проведения испытаний, а также методы обработки полученных данных. Все испытания осуществляются на специализированных стендах, обеспечивающих подачу чистого и сухого воздуха под необходимым давлением и температурой.
Основные параметры, подлежащие проверке:
-
Работоспособность и герметичность: Оценка функционирования привода при различных давлениях и режимах движения, а также выявление возможных утечек воздуха.
-
Расход воздуха: Определение объема потребляемого воздуха в режимах холостого хода и под нагрузкой для расчета потребностей компрессорного оборудования и оценки экономической эффективности.
-
Силовые и скоростные характеристики: Измерение параметров силы и скорости, развиваемых приводом при различных нагрузках и давлениях, для оценки его производительности.
-
Сопротивление движению: Оценка сопротивления, возникающего при движении рабочих элементов привода, для выявления возможных дефектов сборки или износа компонентов.
-
Долговечность: Проведение длительных испытаний для определения срока службы привода и оценки его надежности.
Методика проведения испытаний
При проверке пневмоприводов осуществляется первичная оценка герметичности и работоспособности устройства. Для этого создается испытательный стенд, оснащенный манометром, и подается воздух под давлением. При падении давления более чем на 0,01 МПа в течение 5-10 минут предполагается наличие дефектов в конструкции привода.
Дополнительно оценивается плавность и отсутствие заеданий при движении штока привода. Визуальный осмотр позволяет выявить возможные дефекты, такие как подтеки масла, механические повреждения или наличие загрязнений.
Выявление неисправностей
Наиболее распространенные неисправности включают:
-
Утечки воздуха через уплотнения: Определяются путем проверки герметичности штока. Наличие утечек указывает на дефекты уплотнений или неправильную их установку.
-
Утечки между полостями: Выявляются путем проверки герметичности внутренних компонентов привода, что может свидетельствовать об износе уплотнений поршня.
-
Заклинивание или повышенное трение: Проявляются в виде рывков или затрудненного движения штока. Возможные причины включают загрязнение, отсутствие смазки или ошибки при сборке.
Значение использования стандарта
Применение ГОСТ 29014-91 способствует повышению надежности пневмоприводов, снижению вероятности отказов, минимизации простоев оборудования и выбору качественных комплектующих. Стандарт представляет собой не просто нормативный документ, а эффективный инструмент для инженеров и технологов, обеспечивающий высокий уровень контроля и качества пневмоприводов.
