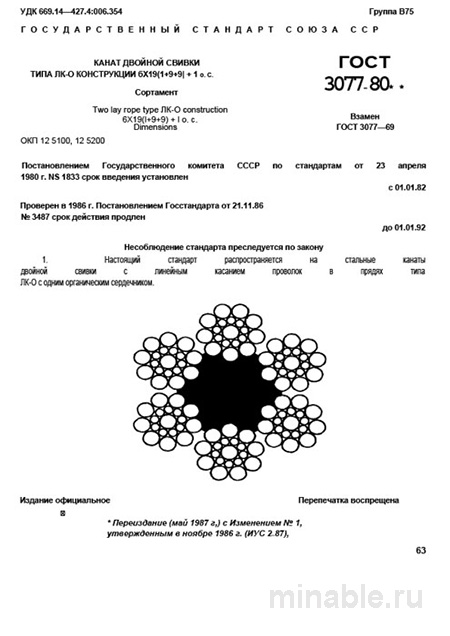

ГОСТ 3077-80 Канат ЛК-О 6х19: Комплексный Разбор и Сортамент

Обзор ГОСТ 3077-80: стальной трос с двойной скруткой

В промышленном производстве, особенно в сегменте подъёмных механизмов и оборудования, критическое значение имеет надёжность каждой составляющей. Стальные тросы являются ключевыми элементами, обеспечивающими безопасность функционирования подъёмных кранов, лебёдок, шахтных подъёмников и других механизмов. ГОСТ 3077-80 представляет собой нормативный документ, регламентирующий производство одного из наиболее востребованных типов стальных тросов. Несмотря на то, что стандарт был разработан достаточно давно, он продолжает активно применяться в современных условиях. В данном обзоре представлены основные положения стандарта, его функциональные характеристики и особенности применения.

Цель и область применения стандарта

ГОСТ 3077-80 устанавливает требования к производству, контролю качества и испытаниям стальных тросов с двойной скруткой, имеющих шестипрядную конструкцию с сердечником. Такие тросы широко используются в подъёмных механизмах, включая краны, лебёдки и шахтные подъёмники. Основные преимущества данного типа троса заключаются в его высокой гибкости, устойчивости к износу и способности выдерживать значительные механические нагрузки.

Основные характеристики троса

В стандарте детально описаны технические параметры троса, включая материал изготовления, диаметр, прочность и другие важные характеристики.

Материал изготовления

Трос производится из высококачественной стали, обладающей пределом прочности не менее 1568 МПа. Для повышения коррозионной стойкости трос может быть оцинкован. Неоцинкованный трос также допускается к применению в условиях, не требующих повышенной защиты от коррозии.

Конструкция и размеры

Диаметр троса варьируется в пределах от 5,1 до 16,5 мм. В стандарте приведены характеристики для каждого типоразмера, включая:

• Массу 100 погонных метров троса.

• Разрывное усилие.

• Минимальное усилие, при котором трос сохраняет целостность.

Особое внимание уделяется последнему показателю, который является критическим при проектировании и эксплуатации подъёмных механизмов.

Контроль качества

Каждая партия тросов, поступающая на склад, подвергается двойному контролю: первоначальному и периодическому.

Первоначальный контроль

При первичной проверке осуществляется визуальный осмотр троса на наличие дефектов, таких как вмятины, ржавчина, повреждения проволок. Дополнительно измеряется диаметр троса в нескольких точках для подтверждения соответствия заявленным характеристикам. Особое внимание уделяется правильности скручивания прядей и равномерности натяжения.

Маркировка и упаковка

На каждом тросе должна быть закреплена бирка с указанием следующих данных:

• Диаметр троса.

• Марка стали.

• Длина.

• Дата изготовления.

Трос должен быть аккуратно намотан на барабан, исключая возможность перегибов и изломов.

Возможные дефекты

В процессе контроля могут быть выявлены следующие дефекты:

• Смещение прядей или проволок.

• Повреждения проволок, особенно в местах контакта с барабаном.

• Отклонение диаметра троса от номинального значения.

• Неравномерное натяжение, приводящее к образованию волн на поверхности троса.

Сравнение с аналогичными стандартами

Одним из наиболее близких аналогов ГОСТ 3077-80 является ГОСТ 2688-80. Оба стандарта регламентируют производство шестипрядных тросов с одинаковым количеством проволок, однако их технические характеристики и области применения различаются:

/ Параметр / ГОСТ 3077-80 (ЛК-О 6х19(1+9+9)+1 о.с.) / ГОСТ 2688-80 (ЛК-Р 6х19(1+6+6/6)+1 о.с.) / /----------------------------/--------------------------------------------------------------/----------------------------------------------------------------/ / Тип свивки прядей / Проволоки одного диаметра (кроме центральной) / Проволоки разного диаметра в двухслойной пряди / / Гибкость / Выше / Ниже / / Сопротивление истиранию / Ниже (более тонкие проволоки в наружном слое) / Выше (толстые проволоки в наружном слое) / / Сопротивление раздавливанию / Выше (более плотная и жёсткая структура пряди) / Ниже / / Применение / Барабаны среднего диаметра, многоблочные системы / Тяжёлые режимы работы, абразивный износ (например, грейферы) /

Рекомендации для специалистов

При работе с тросами рекомендуется учитывать следующие аспекты:

1. Точность спецификации: При оформлении заказа необходимо указывать все параметры троса, включая тип конструкции, класс прочности, материал сердечника и другие характеристики.

2. Тщательная проверка при получении: Помимо изучения сопроводительных документов, следует проводить визуальный осмотр и измерение диаметра троса.

3. Соблюдение условий хранения: Тросы должны храниться в сухом, защищённом от воздействия внешних факторов месте.

4. Соответствие условиям эксплуатации: При выборе троса необходимо учитывать режим работы механизма, включая частоту циклов нагружения и величину механических нагрузок.

ГОСТ 3077-80 представляет собой надёжный стандарт, обеспечивающий высокие эксплуатационные характеристики стальных тросов. Соблюдение требований стандарта гарантирует безопасность и долговечность подъёмных механизмов.
