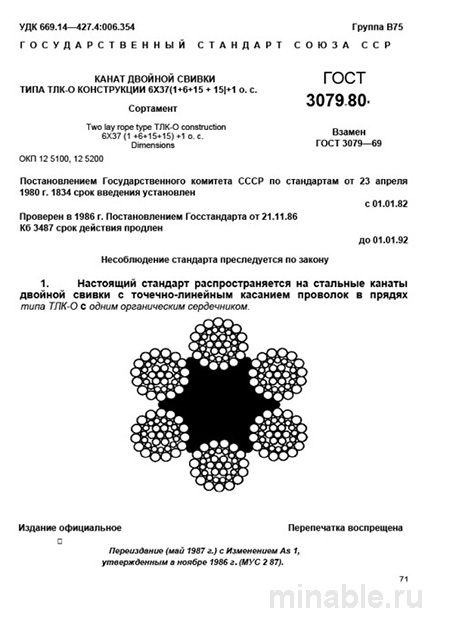

ГОСТ 3079-80 Канат ТЛК-О 6х37: Комплексный Разбор и Сортамент

Обзор ГОСТ 3079-80: стальной канат для подъемных машин

В машиностроительной отрасли, особенно при проектировании и производстве подъемных кранов и иных транспортных механизмов, критически важно, чтобы все компоненты были выполнены с высокой степенью надежности. Это обеспечивает безопасность эксплуатации и бесперебойную работу оборудования. Одним из ключевых элементов, гарантирующих эти характеристики, являются стальные канаты, соответствующие ГОСТ 3079-80. Данный стандарт представляет собой совокупность технических требований, разработанных на основе многолетнего опыта эксплуатации и испытаний, что позволяет канатам демонстрировать высокую долговечность и надежность в условиях интенсивной эксплуатации.

Назначение и область применения стандарта

ГОСТ 3079-80 регламентирует технические характеристики стальных канатов двойной свивки типа ТЛК-О с органическим сердечником. Данное обозначение расшифровывается следующим образом:

• ТЛК-О: канат двойной свивки с точечным касанием проволок в слоях и органическим сердечником;

• 6х37: канат состоит из 6 проволочных прядей, каждая из которых включает 37 проволок;

• (1+6+15+15): структура пряди: одна центральная проволока окружена шестью проволоками первого слоя, затем следует 15 проволок второго слоя и 15 проволок третьего слоя;

• +1 о.с.: наличие одной независимой центральной жилы, выполненной из органического материала (например, пеньки или синтетического волокна).

Такая конструктивная схема с точечным контактом проволок и использованием тонких проволок обеспечивает высокую гибкость каната, что является важным фактором при его применении в подъемных механизмах, таких как краны, экскаваторы и подъемники. Канат способен выдерживать значительные динамические нагрузки и удары.

Основные технические характеристики каната

В стандарте ГОСТ 3079-80 детально описаны следующие параметры каната:

Материалы изготовления

• Проволоки: изготавливаются из углеродистой стали, обладающей высокой прочностью. Для особо ответственных задач могут применяться стали с повышенной стойкостью к напряжениям.

• Сердечник: органический, например, из пеньки, что обеспечивает гибкость каната и защищает его от коррозии.

Геометрические и весовые параметры

Стандарт устанавливает различные диаметры канатов в диапазоне от 5,1 до 39 мм. Для каждого диаметра указываются:

• Площадь сечения всех проволок;

• Масса 100 метров каната;

• Предел прочности на разрыв, измеряемый в мегапаскалях.

Эти данные позволяют инженерам точно рассчитать необходимые параметры каната для конкретных условий эксплуатации.

Эксплуатационные свойства

• Прочность: канат должен выдерживать заданное усилие на разрыв.

• Гибкость: проволоки должны обладать достаточной пластичностью, чтобы канат не разрушался при изгибе.

• Смазка: канат подлежит обязательной смазке для предотвращения коррозии. Избыток смазки может скрывать дефекты, тогда как недостаток может привести к ускоренному износу.

Методы контроля качества каната

Проверка качества каната является важным этапом его эксплуатации. Рекомендуется проводить следующие мероприятия:

1. Визуальный осмотр: проверка на наличие вмятин, коррозии, перегибов и других дефектов. Пряди должны быть плотно скручены.

2. Измерение диаметра: использование микрометра для точного определения диаметра каната и сравнения его с нормативными значениями.

3. Проверка документации: каждая бухта каната должна сопровождаться биркой с информацией о производителе, диаметре, пределе прочности, дате производства и наличии сертификата качества.

Особое внимание следует уделять состоянию торца каната. При расплетении можно оценить качество внутренней смазки. Сухой и бледный сердечник может свидетельствовать о нарушении условий эксплуатации или хранения.

Сравнение с другими типами канатов

Существуют различные типы канатов, отличающиеся по конструкции и назначению. Например, канаты типа ЛК-Р имеют следующие характеристики:

/ Параметр / ГОСТ 3079-80 (ТЛК-О) / ГОСТ 2688-80 (ЛК-Р) / /---------------------------------/--------------------------------------------/-------------------------------------------/ / Тип касания проволок / Точечное (ТК) / Линейное (ЛК) / / Конструкция / 6x37(1+6+15+15)+1 о.с. / 6x19(1+6+6+6)+1 о.с. / / Гибкость / Очень высокая / Высокая / / Стойкость к истиранию / Ниже (тонкие проволоки) / Выше (толстые проволоки наружного слоя) / / Назначение / Динамические нагрузки, малые диаметры барабанов / Статические и умеренно динамичные нагрузки / / Сердечник / Органический (гибкий) / Чаще металлический (МС) — более жесткий /

ТЛК-О предпочтительно использовать в случаях, когда требуется высокая гибкость каната и способность выдерживать многочисленные изгибы. ЛК-Р, напротив, более подходят для задач, связанных с обеспечением высокой прочности и устойчивости к растяжению.

Рекомендации по эксплуатации

Для обеспечения надежной и безопасной эксплуатации стальных канатов рекомендуется соблюдать следующие правила:

1. Проверка документации: при приобретении каната необходимо убедиться в наличии сертификата качества от производителя.

2. Смазка: регулярная смазка каната должна проводиться в соответствии с установленными нормами. При необходимости следует добавить смазку.

3. Обрезка концов: для предотвращения раскручивания каната концы должны быть обрезаны с использованием мягкой проволоки. Применение газовой горелки недопустимо, так как это может привести к повреждению структуры каната.

4. Навивка каната: следует избегать перекручивания каната при навивке на барабаны, что может привести к его повреждению.

5. Периодический осмотр: необходимо регулярно проводить визуальный осмотр каната на предмет износа и повреждений.

ГОСТ 3079-80 является важным нормативным документом, регулирующим производство и эксплуатацию стальных канатов для подъемных машин. Знание и соблюдение требований данного стандарта позволяет обеспечить надежность и безопасность работы подъемных механизмов.
