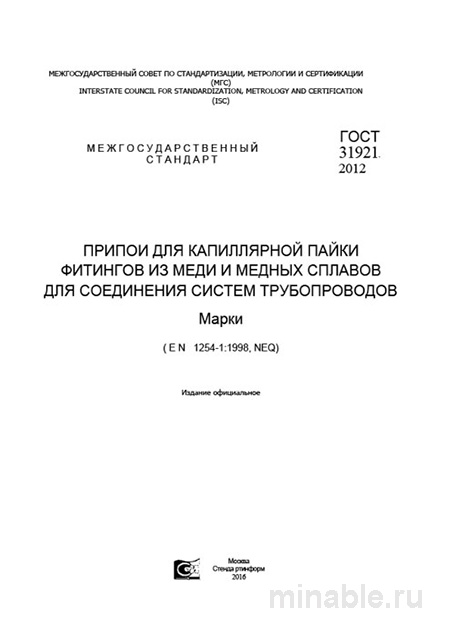

Обзор ГОСТ 31921-2012: Требования к припоям для пайки медных труб
В системах водоснабжения, отопления, газоснабжения и холодильного оборудования обеспечение герметичности соединений является критически важным фактором. Для достижения этой цели используется метод высокотемпературной пайки с применением специализированных припоев. ГОСТ 31921-2012 представляет собой нормативный документ, регламентирующий требования к таким припоям. Профессиональное знание данного стандарта является необходимым условием для обеспечения долговечности и надежности функционирования вышеуказанных систем.
Цели и область применения стандарта
Настоящий стандарт устанавливает требования к твердым припоям, предназначенным для пайки медных труб. Припои могут быть представлены в различных формах, таких как проволока, прутки, полосы или готовые кольца. Они используются для создания герметичных соединений в системах, работающих под давлением, включая системы горячего и холодного водоснабжения, отопления, газоснабжения, а также холодильное оборудование.
Характеристики припоев
Стандарт регламентирует состав, форму и основные свойства припоев.
Состав припоев
Припои, соответствующие требованиям ГОСТ 31921-2012, могут быть изготовлены на основе меди и фосфора (CuP) или меди и серебра (Ag). Наиболее распространенные марки включают:
-
CuP 285 — припой, содержащий медь, фосфор и небольшое количество серебра, предназначенный для пайки меди с медью.
-
CuP 270 — припой на основе меди и фосфора, характеризующийся меньшей стоимостью, но меньшей механической прочностью.
-
Ag 145 — припой, включающий медь, серебро, цинк и олово, применяемый для пайки меди с латунью, бронзой или нержавеющей сталью.
Присутствие фосфора в составе припоев обеспечивает возможность пайки меди без применения дополнительных флюсов. Важно контролировать состав припоев, поскольку даже незначительные отклонения могут существенно повлиять на их эксплуатационные характеристики.
Форма припоев
Требования стандарта к форме припоев включают соблюдение определенных геометрических параметров. Например, диаметр проволоки и прутков должен соответствовать установленным нормативам. Особое внимание уделяется готовым паяльным кольцам, которые должны точно соответствовать размерам зазора между трубой и фитингом, обеспечивая равномерное распределение припоя.
Свойства припоев
Основные технические характеристики припоев включают:
-
Температурный диапазон плавления: Припой должен иметь четко определенный температурный интервал плавления.
-
Механическая прочность: Припой должен обладать достаточной механической прочностью для обеспечения устойчивости соединения к нагрузкам.
-
Растекаемость: Припой должен равномерно распределяться по свариваемой поверхности, заполняя все пространство между соединяемыми элементами.
Методы контроля качества припоев
При приемке припоев необходимо проводить комплексную проверку их качества. Рекомендуется осуществлять следующие процедуры:
-
Визуальный осмотр: Припой должен быть чистым, без следов загрязнений, коррозии или механических повреждений.
-
Измерение геометрических параметров: Контроль размеров паяльных колец и других форм припоев для соответствия установленным стандартам.
-
Проверка растекаемости: Нагревание небольшого образца припоя и оценка его способности равномерно распределяться по поверхности.
-
Анализ сопроводительной документации: Убедиться в наличии полного комплекта сертификатов, подтверждающих соответствие припоя требованиям стандарта.
Сравнение ГОСТ 31921-2012 с другими стандартами
Существует ряд нормативных документов, регулирующих производство и применение припоев. Однако ГОСТ 31921-2012 отличается спецификой, направленной на обеспечение надежности соединений в системах, работающих с жидкими и газообразными средами. В частности, припои, соответствующие данному стандарту, не содержат свинца, что делает их безопасными для использования в системах водоснабжения.
Рекомендации для специалистов
-
Выбор марки припоя: В зависимости от типа соединяемых материалов рекомендуется использовать соответствующие марки припоев. Для пайки меди с медью предпочтительно использовать CuP 285, для пайки меди с латунью или бронзой — серебряносодержащие припои (например, Ag 145).
-
Использование готовых паяльных колец: Применение готовых колец упрощает процесс пайки и снижает вероятность ошибок.
-
Контроль качества при приемке: Тщательная проверка размеров, внешнего вида и сопроводительных документов припоев.
-
Условия хранения: Припой следует хранить в сухом, герметично упакованном виде, избегая длительного воздействия влаги и окисления. Вскрытую упаковку необходимо использовать в кратчайшие сроки.
ГОСТ 31921-2012 является ключевым нормативным документом, обеспечивающим высокие стандарты надежности и безопасности систем водоснабжения, отопления и газоснабжения. Соблюдение требований данного стандарта гарантирует долговечность и стабильность функционирования указанных систем.
