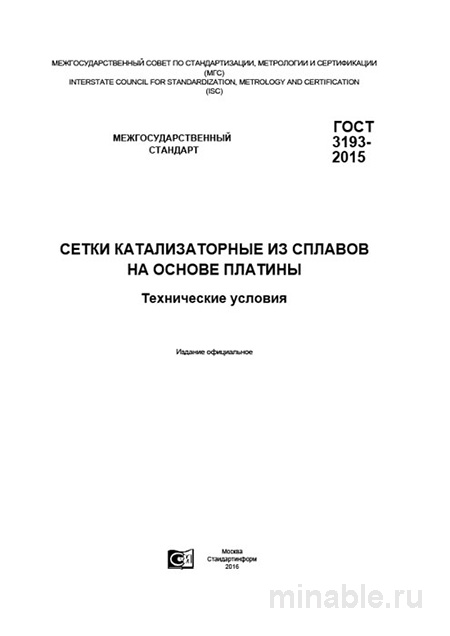

Обзор ГОСТ 3193-2015: Практический взгляд на стандарт для катализаторных сеток
На химических предприятиях, где производится азотная кислота, формальдегид и циановодород, критически важно обеспечить надежность и бесперебойную работу оборудования. Ключевым элементом этого оборудования являются катализаторные сетки из платины с добавками, качество которых напрямую влияет на эффективность производственных процессов, объем выпускаемой продукции и экономические затраты на использование дорогостоящих материалов. ГОСТ 3193-2015 представляет собой нормативный документ, регламентирующий требования к производству таких сеток на территории Российской Федерации и стран СНГ. В данной статье представлен обзор данного стандарта, подготовленный опытным технологом в области машиностроения для химической промышленности.
Назначение стандарта
ГОСТ 3193-2015 устанавливает технические требования к производству сеток из сплавов платины и родия, используемых в качестве катализаторов в высокотемпературных реакторах (до 900 °C и выше). Эти сетки должны сохранять свои эксплуатационные характеристики на протяжении длительного времени при постоянных циклах нагрева и охлаждения, а также после восстановления их свойств.
Требования к материалам и размерам сеток
Согласно стандарту, для изготовления сеток допускаются только два сплава: ПлРд-5 (содержащий 95% платины и 5% родия) и ПлРд-7 (93% платины и 7% родия). Родий придает сеткам повышенную механическую прочность и устойчивость к воздействию агрессивных химических веществ. Химический состав сплава должен строго соответствовать требованиям стандарта, поскольку наличие примесей может существенно ухудшить эксплуатационные характеристики сетки.
Размеры ячеек сеток могут варьироваться в диапазоне от 0,6 до 1,8 мм. При этом допускаются отклонения от номинальных размеров, не превышающие ±0,04 мм для сеток с мелкими ячейками и ±0,06 мм для сеток с крупными ячейками. Особое внимание уделяется отсутствию разрывов в структуре сетки и обеспечению ее достаточной плотности для предотвращения неконтролируемого прохождения рабочих сред.
Методы контроля качества
При поступлении сеток на предприятие проводится их тщательная проверка, включающая следующие этапы:
-
Проверка комплектности и маркировки: Каждая упаковка должна содержать маркировку, содержащую информацию о сплаве, размерах ячеек, длине и ширине сетки. Отсутствие маркировки является основанием для отказа от приемки продукции.
-
Визуальный осмотр: Сетки подвергаются осмотру на наличие дефектов поверхности, таких как вмятины, морщины и другие механические повреждения, которые могут привести к снижению эксплуатационных характеристик.
-
Контроль размеров ячеек: Измерения проводятся на не менее чем 10 участках каждого рулона сетки, с особым вниманием к краевым зонам, где наиболее вероятны отклонения от номинальных размеров.
-
Проверка плотности сетки: Для оценки плотности сетки вырезается образец, который затем взвешивается. Это позволяет определить соответствие диаметра проволоки и структуры плетения установленным требованиям.
-
Документальное подтверждение: Поставщик обязан предоставить полный комплект сопроводительной документации, включая результаты химического анализа и испытаний на прочность, которые должны быть оформлены в соответствии с требованиями стандарта.
Отличия от других типов сеток
Катализаторные сетки, регламентируемые ГОСТ 3193-2015, следует отличать от фильтрующих сеток, которые регулируются ГОСТ 3187-76. Основные различия между этими типами продукции включают:
/ Параметр / Катализаторные сетки (ГОСТ 3193-2015) / Фильтрующие сетки (ГОСТ 3187-76) / /----------/--------------------------------------/--------------------------------/ / Назначение / Каталитические процессы, работа в условиях высоких температур / Фильтрация газов и жидкостей, иногда использование в качестве электродов / / Ключевое требование / Каталитическая активность, стабильность при термоциклировании / Механическая прочность, точность фильтрации / / Сплав / Только ПлРд-5 и ПлРд-7 с жесткими требованиями к примесям / Более широкий ассортимент сплавов, менее строгие требования к примесям / / Допуски по геометрии / Строгие (±0,04 мм), отсутствие разрывов / Менее строгие, для некоторых типов допустимы небольшие разрывы / / Поверхностная плотность / Высокая точность нормирования / Не является критическим параметром /
Рекомендации для специалистов
При работе с катализаторными сетками рекомендуется учитывать следующие аспекты:
-
Выбор поставщика: В техническом задании необходимо четко указывать требования ГОСТ 3193-2015, а также уточнять параметры сплава, тип плетения, размеры ячеек и габариты полотна.
-
Договорные обязательства: В договоре следует предусмотреть обязанность поставщика предоставить полный комплект документов, включая сертификаты химического анализа и протоколы испытаний. Также необходимо определить порядок проведения проверок качества на предприятии-заказчике.
-
Приемка продукции: При приемке сеток следует использовать поверенное оборудование, такое как весы, штангенциркули и микроскопы. Упаковка должна быть прозрачной для визуального осмотра.
-
Выявление дефектов: При обнаружении неравномерности ячеек, микронадрывов или других дефектов сетка должна быть признана бракованной. Не следует принимать скидки за бракованную продукцию, так как это может привести к значительным убыткам.
-
Монтаж: Все операции по раскрою, пайке и монтажу сеток должны выполняться квалифицированными специалистами с использованием специализированного инструмента.
ГОСТ 3193-2015 является важным нормативным документом, который обеспечивает высокое качество и надежность катализаторных сеток, используемых в химической промышленности. Соблюдение требований стандарта позволяет повысить эффективность производственных процессов и снизить риски, связанные с использованием некачественной продукции.
