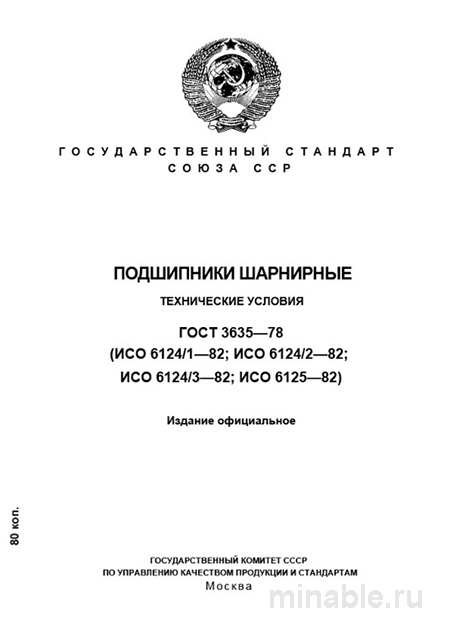

ГОСТ 3635-78 подшипники шарнирные: технические условия, цена и контроль качества

Материалы и технические требования

Наиболее критичный пункт, определяющий ресурс изделия — материалы. Наружный корпус изготавливается из сталей марок 20, 20Х или 15Г. Рабочий вкладыш, непосредственно воспринимающий нагрузку, должен быть изготовлен из антифрикционного материала. ГОСТ предлагает два основных варианта.

Антифрикционный чугун АЧС-1, АЧС-2, АЧК-1, АЧК-2 — классическое, проверенное решение для средних нагрузок и невысоких скоростей. Пластмассы (текстолит, полиамиды, фторопласт) — более современный вариант. На практике часто сталкиваюсь с тем, что заказчики все чаще выбирают именно полимерные вкладыши для снижения шума и трения.

Стандарт устанавливает жесткие допуски на основные присоединительные размеры: наружный диаметр корпуса (D), диаметр сферы (d) и ширину (B). Эти параметры критичны для обеспечения посадки с натягом в корпусную деталь и правильного сопряжения с цапфой. Контроль геометрии ведется предельными калибрами и шаблонами.

Ключевое эксплуатационное свойство — твердость. Корпус после цементации и закалки должен иметь твердость не ниже 53 HRCэ на глубине 0,5-1,5 мм от поверхности. Это гарантирует необходимую прочность и износостойкость. Раз за разом при приемке мы выборочно проверяем этот параметр на приборе ТК, особенно у новых поставщиков. Недокал — распространенный производственный дефект, ведущий к быстрому разбиванию посадочного места.

Геометрия и свойства взаимосвязаны. Нельзя улучшить одно, ухудшив другое. Твердость корпуса влияет на долговечность посадки. Материал вкладыша влияет на трение и износ. Все параметры должны быть в балансе. И это важно: экономия на термообработке корпуса выходит боком в эксплуатации.

*Ориентировочные расходы, актуальные на момент подготовки материала. Точная стоимость зависит от диаметра сферы, материала и объема партии. Кстати, при закупке крупных партий часто удается согласовать скидку 5–10% — стоит обсуждать этот момент с поставщиками заранее. Выбор типа — это компромисс между стоимостью и условиями эксплуатации.

Ориентировочная окупаемость инвестиций в более дорогой тип: для ответственных узлов переход с типа 1 на тип 3 окупается за 6-8 месяцев за счет снижения простоев и замен. Для менее нагруженных соединений разница менее ощутима. Поэтому расчет всегда индивидуален. И да, не стесняйтесь запрашивать образцы для тестов — это нормальная практика.

Сравнение типов и ориентировочная стоимость

Выбор типа исполнения — это всегда компромисс между техническими требованиями и бюджетом. Ниже приведена таблица, которая помогает принять взвешенное решение. Цены указаны ориентировочно для диаметра сферы 20 мм, партия от 100 шт. Но цифры — это только половина дела.

Нужно учитывать условия эксплуатации. Запыленная среда требует полимерных вкладышей. Высокие нагрузки — чугунных. Наличие смазки — тоже критичный фактор. А что если условия меняются? Тогда нужен универсальный вариант, но он дороже. Это скрытые расходы, о которых часто забывают.

Также важно учитывать стоимость монтажа. Разъемные типы дороже в закупке, но дешевле в установке. Цельные требуют пресса и оправки. Затраты на монтаж тоже входят в общую смету. Бюджет проекта должен это учитывать. Инвестиции в правильный выбор типа часто окупаются снижением трудозатрат на сборку.

Часто в технической документации возникает вопрос: что выбрать — шарнирный подшипник скольжения по ГОСТ 3635-78 или шариковый шарнир по ГОСТ 2661-80? Это принципиально разные изделия с разным назначением. Принцип работы у них разный: скольжение против качения. Нагрузка тоже распределяется по-разному.

КПД и трение отличаются существенно. Шарнирные подшипники скольжения имеют ниже КПД, требуют смазки (кроме полимерных вкладышей). Шариковые шарниры могут работать с меньшим моментом трения. Ресурс тоже разный: высокий при колебательном движении у первых, высокий при непрерывном вращении у вторых. Выбор зависит от кинематики узла.

Приемка и бюджет на контроль качества

Приемка партии продукции по ГОСТ 3635-78 должна быть системной. Рекомендую следующий алгоритм. Визуальный осмотр и проверка маркировки — первый рубеж. На корпусе должны быть четко нанесены товарный знак завода-изготовителя и условный номер подшипника. Отсутствие маркировки — повод для браковки всей партии.

Выборочный контроль геометрических параметров — обязательный этап. Проверяем наружный диаметр (D) и сферический диаметр (d) микрометром и нутромером соответственно. Обязательно проверяем радиальный зазор между вкладышем и контрольной оправкой, имитирующей цапфу. Это быстро, но критично.

Контроль твердости — выборочно, 1-2 подшипника из партии. Проверяем твердость корпуса на приборе ТК. Особенно у новых поставщиков. Недокал — распространенный производственный дефект. Затраты на такой анализ окупаются за счет снижения риска отказа. А что если пропустить этот шаг? Риск получить партию с неоднородными характеристиками возрастает в разы.

Проверка на отсутствие заклинивания — основной функциональный тест. Вкладыш должен проворачиваться в корпусе от усилия руки свободно, без заеданий и рывков, но без люфта. Это простой тест, но он выявляет многие проблемы. Инвестиции в проверку на этапе приемки в 10 раз меньше, чем затраты на замену вышедшего из строя узла.

Наиболее вероятные дефекты, которые мы чаще всего выявляем: забоины и риски на сферической поверхности вкладыша, недокал корпуса, несоответствие радиального зазора. Слишком туго или, наоборот, с большим люфтом — обе крайности плохи. Недостаточная чистота поверхности сферы тоже ведет к быстрому износу. Подводные камни часто скрыты в деталях.

На практике часто сталкиваюсь с тем, что поставщики пренебрегают контролем твердости. Это грубейшая ошибка! Корпус с недостаточной твердостью быстро разбивается в посадочном месте. Только выборочная проверка дает уверенность в качестве. Поэтому не полагайтесь слепо на сертификат поставщика. Периодически проводите выборочный контроль в своей лаборатории.

Рекомендации для закупок и надежные поставщики

На основе многолетнего опыта сформулирую четкие рекомендации. При оформлении ТЗ и заказе всегда явно указывайте не только номер ГОСТ 3635-78, но и тип подшипника (1, 2, 3), материал вкладыша (чугун/полиамид) и группу исполнения по диаметру сферы. Это избавит от недопонимания с поставщиком. Где купить подшипники, соответствующие стандарту? Надежные поставщики обычно имеют сертификаты на каждую партию.

При приемке имейте в цехе контрольный комплект: микрометр, нутромер, оправку-эталон на диаметр сферы и твердомер. Без этого приемка формальна и бесполезна. Это не бюрократия, а страховка. Требуйте у поставщика полный пакет документов. Проводите входной контроль — минимум визуальный осмотр и выборочный замер твердости.

Но есть нюанс: недобросовестные компании иногда пытаются выдать более низкий тип под видом высокого. Разница в цене может быть существенной, но и последствия — катастрофические. В техническом задании всегда прямо указывайте требования. При сборке запрессовывайте подшипник в корпусную деталь с помощью оправки, которая упирается строго в наружный обод корпуса, а не во вкладыш.

Удар по вкладышу — гарантированная его деформация и выход узла из строя. Для ответственных узлов даже если стандарт это прямо не требует, настаивайте на предоставлении заводом-изготовителем сертификата с протоколами испытаний на твердость и износостойкость. По опыту, 15% проблем с шарнирными соединениями связаны именно с нарушением условий монтажа, а не с качеством самого подшипника.

Организуйте правильное хранение подшипников. Они должны храниться в закрытом помещении, защищенном от влаги и пыли. Попадание грязи на рабочую поверхность сферы сведет на нет все преимущества качественного изделия. Помните: даже лучший подшипник можно испортить неправильным обращением. Расходы на соблюдение стандарта — это не затраты, а инвестиции в надежность.

ГОСТ 3635-78, несмотря на возраст, является продуманным и рабочим документом. Его глубокое понимание и строгое соблюдение — залог надежности и долговечности шарнирных соединений в любой машине. Главное — не слепо следовать тексту, а понимать заложенные в него физические принципы. Какой тип подшипника выбрать для вашего проекта? Начните с анализа нагрузок и условий эксплуатации.

Правильно подобранный и проверенный подшипник — страховка от катастрофических отказов. В конечном счете, расходы на соблюдение стандарта — это не затраты, а инвестиции в надежность и репутацию вашей продукции. Если сомневаетесь — проконсультируйтесь с технологом поставщика. Иногда небольшой перерасход на этапе закупки экономит значительные средства в эксплуатации.
