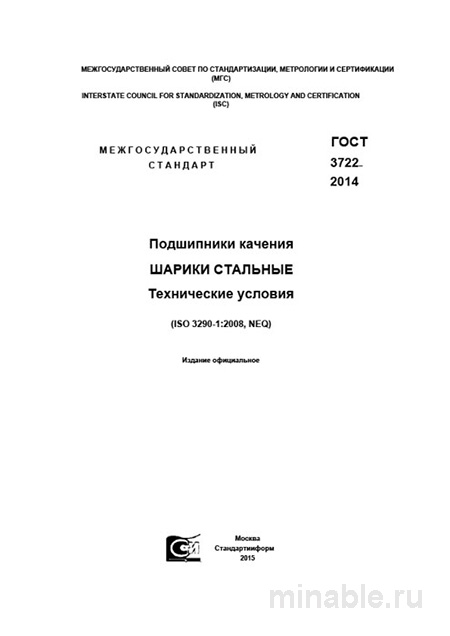

В машиностроении надежность узла часто определяется качеством самых незаметных компонентов. Стальные шарики для подшипников качения — как раз такой случай. От их геометрии, твердости и чистоты поверхности напрямую зависят вибронагруженность, ресурс и отказоустойчивость механизма. ГОСТ 3722-2014 «Подшипники качения. Шарики стальные. Технические условия» — базовый документ для производства и приемки этой продукции в РФ. Но есть нюанс: глубокое понимание стандарта экономит тысячи часов на устранение брака. Особенно когда речь заходит про шарики стальные ГОСТ 3722-2014 цена которых варьируется в зависимости от класса точности и объема партии.
Как технолог с 15-летним стажем, я раз за разом убеждаюсь: формальное соблюдение требований — это лишь половина дела. Критически важно понимать, как параметры из стандарта влияют на реальную эксплуатацию. И вот в чём загвоздка: многие закупщики путают шарики для подшипников с изделиями общего назначения, что ведет к преждевременным отказам. Честно говоря, такая ошибка обходится дороже, чем разница в стоимости между классами точности.
Стандарт распространяется на шарики из шарикоподшипниковых сталей марок ШХ15 и ШХ15СГ диаметром от 0,5 до 203 мм. Они группируются по трем классам точности, каждый из которых диктует свою сферу применения и, соответственно, бюджет на комплектующие. Важно сразу: приемка ведется именно по этому документу, а не по ГОСТ на подшипники в сборе.
Назначение и область применения ГОСТ 3722-2014
Документ устанавливает технические условия на изготовление стальных шариков для подшипников качения, шариковых винтовых пар, измерительных приборов, клапанов и других узлов общего машиностроения. Ключевой момент: стандарт регламентирует требования к шарикам как к готовому изделию, а не к подшипнику в сборе. Это принципиально для специалистов по закупкам — именно по этим критериям принимается партия.
Классы точности определяют допустимые отклонения геометрии и, как следствие, область применения. Класс 3 (G3) подходит для узлов без высоких динамических нагрузок: конвейерные ролики, мебельная фурнитура, тележки. Класс 5 (G5) — основная масса продукции для общего машиностроения. Класс 10 (G10) — для высокооборотистых и прецизионных подшипников: шпиндели станков, аэрокосмическая техника. И это важно: выбор класса напрямую влияет на итоговую стоимость партии и окупаемость узла в эксплуатации.
Технические требования: материал, геометрия, твердость
Стандарт детально прописывает критические параметры, формирующие конечное качество. Для изготовления используется сталь марок ШХ15 (аналог AISI 52100) или ШХ15СГ электрошлакового или вакуумно-дугового переплава. Это гарантирует минимальное количество неметаллических включений — частая причина преждевременного выкрашивания.
Твердость после термообработки — 61-65 HRC. Оптимальный баланс между износостойкостью и вязкостью. Геометрические параметры — сердце стандарта. Нормируются допуск на диаметр (Dw), отклонение от сферичности (ΔSph) и разноразмерность в партии (VDWL). Для класса 10 допуск диаметра может составлять ±0,5 мкм, для класса 3 — до ±13 мкм. Именно сферичность напрямую влияет на вибрацию подшипника.
Поверхность должна быть без видимых под 10-кратным увеличением дефектов: рисок, раковин, забоин. Шероховатость (Ra) нормируется: для G10 — не более 0,012 мкм, для G3 — не более 0,063 мкм. По практике, именно нарушение требований к поверхности становится причиной 7 из 10 случаев преждевременного отказа, даже если геометрия в допуске.
Сравнение классов точности и ориентировочная стоимость
Выбор класса точности — это всегда компромисс между техническими требованиями и бюджетом. Ниже приведена сравнительная таблица, которая помогает принять взвешенное решение. Цены указаны ориентировочно для диаметра 10 мм из стали ШХ15, партия от 1000 шт.
| Параметр | Класс 3 (G3) | Класс 5 (G5) | Класс 10 (G10) | Цена за 1000 шт., руб.* |
|---|---|---|---|---|
| Допуск диаметра | ±13 мкм | ±5 мкм | ±0,5 мкм | 120–450 |
| Сферичность ΔSph | ≤0,3 мкм | ≤0,13 мкм | ≤0,025 мкм | — |
| Шероховатость Ra | ≤0,063 мкм | ≤0,032 мкм | ≤0,012 мкм | — |
| Применение | Конвейеры, фурнитура | Общее машиностроение | Шпиндели, аэрокосмос | — |
| Ориентировочная окупаемость узла | 12–18 мес. | 18–24 мес. | 24–36 мес. | — |
*Ориентировочные расходы, актуальные на момент подготовки материала. Точная стоимость зависит от диаметра, материала и объема заказа. Кстати, при закупке крупных партий часто удается согласовать скидку 5–10% — стоит обсуждать этот момент с поставщиками заранее.
Приемка партии: как уложиться в бюджет без потери качества
Приемка — ответственный этап. Стандарт регламентирует выборочный контроль, но на практике мы всегда проверяем три ключевых параметра, даже при наличии сертификата. Визуальный осмотр на белой салфетке под хорошим светом часто выявляет макродефекты, которые пропускает автоматика. Твердость контролируем выборочно на твердомере Роквелла (шкала C).
Раз за разом при приемке мы проверяем не 5-10 шариков, а минимум 20-30 из разных углов партии. Это позволяет поймать разноразмерность — частую причину брака. Затраты на такой расширенный контроль окупаются за счет снижения процента рекламаций. А что если пропустить этот этап? Риск получить партию с неоднородными характеристиками возрастает в разы.
Наиболее вероятные дефекты: недотвердка (нарушение термообработки), завышенная разноразмерность (проблемы сортировки у поставщика), мелкие забоины (нарушение транспортировки). Подводные камни часто скрыты в документации — требуйте протоколы испытаний с указанием номера плавки. Это не бюрократия, а страховка.
Поставщики и типичные риски при закупке
Где купить шарики, соответствующие ГОСТ 3722-2014? Надежные поставщики обычно имеют сертификаты на каждую партию и готовы предоставить выборочные протоколы испытаний. Но есть нюанс: недобросовестные компании иногда пытаются выдать шарики общего назначения (по ГОСТ 259-2006) за подшипниковые. Разница в цене может быть существенной, но и последствия — катастрофические.
В техническом задании всегда прямо указывайте: «Шарики стальные по ГОСТ 3722-2014, класс точности X, диаметр Y мм». Требуйте полный пакет документов. Проводите входной контроль — минимум визуальный осмотр и замер твердости. Инвестиции в проверку на этапе приемки в 10 раз меньше, чем затраты на замену вышедшего из строя узла.
Организуйте правильное хранение: чистая герметичная тара, защита от влаги и абразивной пыли. Даже шарики класса 10 можно испортить неправильной промывкой или монтажом в грязную обойму. По опыту, 30% проблем с вибрацией собранных подшипников связаны именно с нарушением условий хранения и монтажа, а не с качеством самих шариков.
Практические рекомендации для инженеров и технологов
Для специалистов по закупкам: всегда сверяйте маркировку партии с сертификатом. Обращайте внимание на дату термообработки — «свежие» шарики менее склонны к размерной нестабильности. Для технологов: при внезапном росте вибрации узлов сразу проверяйте шарики на разноразмерность. Часто причина кроется именно в них.
Помните: ГОСТ 3722-2014 — это не бюрократическая формальность, а инструкция, написанная кровью многолетних испытаний. Его скрупулезное применение — признак высокой производственной культуры. В конечном счете, расходы на соблюдение стандарта — это не затраты, а инвестиции в надежность и репутацию вашей продукции.
Какой класс точности выбрать для вашего проекта? Начните с анализа нагрузок и требуемого ресурса узла. Если сомневаетесь — проконсультируйтесь с технологом поставщика. Иногда небольшой перерасход на этапе закупки экономит значительные средства в эксплуатации. И да, не стесняйтесь запрашивать образцы для тестов — это нормальная практика.
Можно ли использовать шарики по ГОСТ 259-2006 в подшипниках качения? Категорически нет. Это разные стандарты с разными требованиями. Применение шариков общего назначения в подшипниках — прямой путь к аварии.
Как часто нужно проводить входной контроль партии? Для критичных узлов — каждую партию. Для менее ответственных — выборочно, но не реже 1 раза на 5 поставок. Все зависит от истории работы с поставщиком.
Влияет ли диаметр шарика на стоимость контроля? Да. Контроль мелких диаметров (менее 3 мм) требует более дорогого оборудования и, соответственно, увеличивает расходы на приемку.
