Описание

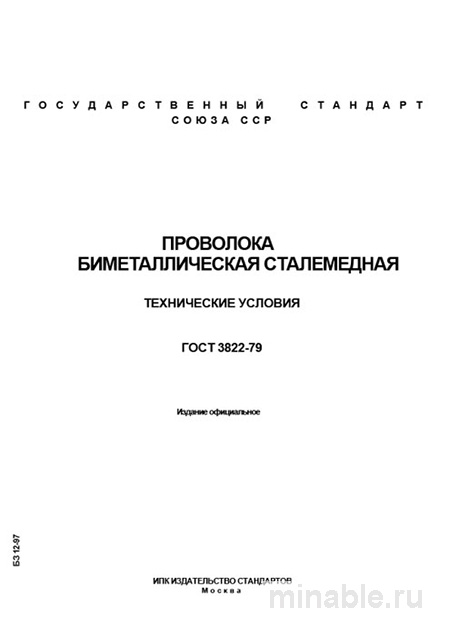

Когда медный электрод гнется под нагрузкой, а стальной перегревается, процесс сварки встает. ГОСТ 3822-79 — тот самый документ, который помогает избежать таких ситуаций на этапе подбора расходников. Биметаллическая сталемедная проволока, регламентированная стандартом, объединяет прочность стали и проводимость меди. Кстати, цена такого композита часто оказывается выгоднее чистой меди при сопоставимых эксплуатационных свойствах. Вот в чём загвоздка: многие закупщики смотрят только на диаметр, игнорируя толщину медного слоя.
Материал представляет собой сердцевину из низкоуглеродистой стали и наружный слой меди. Сталь дает упругость и механическую прочность, медь — электропроводность, паяемость и стойкость к коррозии. Если коротко: это решение для задач, где нужна токопередача под нагрузкой. Для сравнения свойств меди стоит заглянуть в марку М1, но биметалл работает иначе.
Гибридный запрос «проволока биметаллическая сталемедная цена» часто приводит на эту страницу технологов и снабженцев. Честно говоря, без понимания маркировки и состояния материала любая оценка бюджета будет неточной. Сначала — суть конструкции, потом — цифры. Стоимость внедрения такого материала рассчитывается не по килограммам, а по сроку службы узла.
Важный нюанс, который не всегда очевиден технологам: такая проволока — не панацея, а инструмент для конкретных задач. Она идеальна для сварочных клещей с большой массой, где медный электрод может согнуться, а стальной — быстро перегреться и «пригореть». Подводные камни начинаются именно на стыке требований конструктора и возможностей материала.
Назначение и устройство материала
Стандарт регламентирует производство проволоки для контактных сетей электротранспорта, токопроводящих тросов, элементов заземления и расцепителей. Основная сфера — электротехника и машиностроение, где критична комбинация свойств. В радиоэлектронике материал используют для выводов электровакуумных приборов.
Медная оболочка обеспечивает высокую электропроводность и коррозионную стойкость. Стальная сердцевина работает на разрыв и упругость. Для контактной сварки это ключевое сочетание. А что если использовать чистую медь? Она слишком мягкая для динамических нагрузок. Сталь без меди быстро окисляется и плохо проводит ток.
На практике часто сталкиваюсь с тем, что конструкторы закладывают биметалл там, где достаточно луженой меди. Переплата за «запас» может достигать 20–30% без реального выигрыша. Но есть нюанс: в условиях вибрации стальная жила предотвращает усталостное разрушение, которое характерно для чистой меди. И это важно.
Технические требования и допуски
ГОСТ 3822-79 детально регламентирует все аспекты, формирующие конечные потребительские свойства продукции. Для стальной сердцевины применяется проволока из низкоуглеродистой стали по ГОСТ 3282 или ГОСТ 9389 (марки 10, 15, 20). Медная оболочка — медь марок М или М1 по ГОСТ 859.
Нанесение меди регламентируется двумя способами: горячее плакирование или гальваническое покрытие. Горячее плакирование наиболее распространенное и надежное. Гальваника подходит для более тонких диаметров. От метода напрямую зависит адгезия слоев и стойкость к отслаиванию. По практике, для сварочных электродов лучше брать горячее плакирование.
Стандарт устанавливает номинальные диаметры проволоки от 0,10 до 10,0 мм. Допуски по диаметру варьируются в зависимости от размера и группы точности. Например, для проволоки диаметром 1,0 мм нормальной точности допуск составляет ±0,03 мм, а повышенной — ±0,02 мм. Это критично при намотке на автоматические подающие механизмы сварочных аппаратов. Биение проволоки, особенно крупных диаметров, может привести к вибрации и неравномерному износу в сварочных оснастках.
Главная электротехническая характеристика — удельное электрическое сопротивление. Оно не должно превышать 0,15 Ом·мм²/м для диаметров 0,5–1,0 мм после отжига. Это ключевой параметр, отличающий ее от обычной стальной проволоки и делающий пригодной для токопередачи. Механические свойства нормируются через предел прочности при растяжении. Для диаметра 1,0 мм в твердом состоянии σв составляет не менее 130 МПа.
Бюджет закупки и стоимость владения
Стоимость биметаллической проволоки зависит от диаметра, способа плакирования и объёма партии. Рассмотрим ориентировочные цены для закупки малыми и средними партиями. Цифры плавают, но порядок понять можно.
| Диаметр, мм | Состояние | Способ плакирования | Цена (руб./кг) | Применение |
|---|---|---|---|---|
| 0,5 | Твердое | Гальваническое | 850–1050 | Радиоэлектроника, выводы |
| 1,0 | Полутвердое | Горячее | 650–800 | Контактная сварка, электроды |
| 2,0 | Мягкое | Горячее | 550–700 | Заземление, тросы |
| 3,0 | Твердое | Горячее | 500–650 | Контактные сети, шины |
| 5,0 | Мягкое | Горячее | 480–600 | Силовые элементы, расцепители |
Общие затраты на партию 500 кг проволоки диаметром 2,0 мм составят 275 000 – 350 000 рублей. Окупаемость применения биметалла вместо чистой меди рассчитывается через срок службы: при разнице в цене 2–2,5 раза и сопоставимой проводимости, бюджет экономится сразу. Неочевидный плюс: стальная жила снижает риск вытягивания провода под нагрузкой, что уменьшает количество аварийных замен.
Расходы на логистику и хранение закладывают в размере 5–7% от стоимости материала. Кстати, если вы планируете купить проволоку для автоматических линий, требуйте повышенную точность диаметра — это удорожает партию на 10–15%, но снижает брак при подаче. Затраты на входной контроль (геометрия, адгезия) — ещё 2–3% от партии. Тут всё не так просто, как кажется на первый взгляд.
Контроль качества и приемка
Приемка партии — ответственный этап. Стандарт предписывает правила приемки, которые стоит дополнить практикой. Раз за разом при приемке мы проверяем не только паспорт, но и реальные свойства материала.
Внешний вид. Поверхность должна быть чистой, гладкой, без расслоений, трещин, раковин, забоин и следов коррозии. Цвет — равномерный медный, без пятен и побежалости. Любые пятна могут указывать на окисление или неравномерность слоя. Вот в чём загвоздка: визуально дефекты адгезии не всегда заметны.
Целостность покрытия. На практике часто сталкиваюсь с необходимостью точечного контроля на предмет сквозных пор в медном слое. Простой тест: погружение образца на 1–2 минуты в водный раствор железосинеродистого калия и фенолфталеина. Появление синих пятен укажет на оголенные стальные участки. Это критично для работы во влажной среде.
Адгезия меди к стали. Проверяется путем навивания проволоки на оправку диаметра, равного 3–5 диаметрам проволоки. После этого не должно наблюдаться отслаивания, шелушения или трещин покрытия. Геометрию замеряем микрометром в нескольких местах и на разных участках бухты для проверки однородности. Выборочному контролю из каждой партии подлежат механические свойства и удельное электрическое сопротивление.
Сравнение с аналогами из меди и стали
Чтобы понять место ГОСТ 3822-79, его необходимо сравнить с другими стандартами на проволоку, которые могут ошибочно рассматриваться как альтернатива. Монометаллические аналоги имеют свои ограничения.
| Параметр | ГОСТ 3822-79 (Сталемедная) | ГОСТ 3282 (Стальная) | ГОСТ 2112-79 (Медная) |
|---|---|---|---|
| Основное назначение | Токопередача с нагрузкой | Армирование, крепеж | Электропроводка, обмотки |
| Предел прочности, σв (для ~1 мм) | До 130 МПа и выше | 300–1500 МПа (зависит от состояния) | 200–450 МПа |
| Уд. элект. сопр., Ом·мм²/м | ~0,15 | ~0,13–0,20 (сталь) | ~0,0175 (медь) |
| Коррозионная стойкость | Высокая (за счет меди) | Низкая (требует покрытия) | Очень высокая |
| Относительная стоимость | Средняя | Низкая | Высокая |
| Паяемость | Отличная | Плохая (без лужения) | Отличная |
Как видно из таблицы, сталемедная проволока занимает уникальную нишу, предлагая компромисс по цене и сочетанию свойств, недостижимый для монометаллических аналогов. Почему так? Сталь дает прочность, медь — контакт. Вместе они работают лучше, чем по отдельности в ряде задач. Для заземления, например, чистая медь слишком дорога, а сталь быстро ржавеет.
Рекомендации снабженцам и FAQ
На основе многолетнего опыта работы с этим стандартом сформулирую четкие рекомендации. При заказе в техническом задании или договоре всегда конкретизируйте не только диаметр, но и группу точности, состояние материала, способ плакирования. От этого зависит его упругость и возможность навивки. Горячее предпочтительнее для ответственных применений.
Если вы планируете заказать материал, выбирайте поставщиков с собственной лабораторией входного контроля. Запрос «поставщики биметаллической проволоки ГОСТ 3822-79» выдаст десятки вариантов, но не все они понимают нюансы адгезии и контроля пористости. Лучше выбрать тех, кто сам работает по стандарту и может показать референс-лист.
При складировании храните бухты в закрытом сухом помещении. Несмотря на медь, при длительном хранении в условиях повышенной влажности возможно возникновение коррозии стального сердечника. В производстве при настройке автоматических подающих механизмов учитывайте, что предел прочности сталемедной проволоки может быть выше, чем у медной аналогичного диаметра. Это может потребовать регулировки усилия прижимных роликов.
Какие вопросы чаще всего задают специалисты? Можно ли паять сталемедную проволоку? Да, отлично, как чистую медь. Как хранить? В сухом помещении, на поддонах, в упаковке. Сколько служит? В нормальных условиях — decades, зависит от нагрузки и среды. Если коротко: правильный выбор состояния материала решает половину проблем.
Что еще? Требуйте требование к дополнительным испытаниям, если это критично. Не ограничивайтесь проверкой паспортов качества. Проведите выборочный визуальный контроль всей бухты, особенно в местах перегибов. Обязательно протестируйте на отслаивание на небольшом образце. Микрометр — ваш лучший друг на этом этапе.
Внедрение требований ГОСТ 3822-79 — не бюрократия, а способ минимизировать риски получения некачественного материала. Инвестиции в грамотное техническое задание окупаются надежностью узлов. Если коротко: лучше потратить час на анализ маркировки, чем неделю на разбор рекламации. Вы покупаете не просто проволоку, вы покупаете комплекс свойств. И этот стандарт помогает вам эти свойства гарантированно получить. Затраты на входной контроль всегда меньше затрат на ремонт оборудования.
