Описание

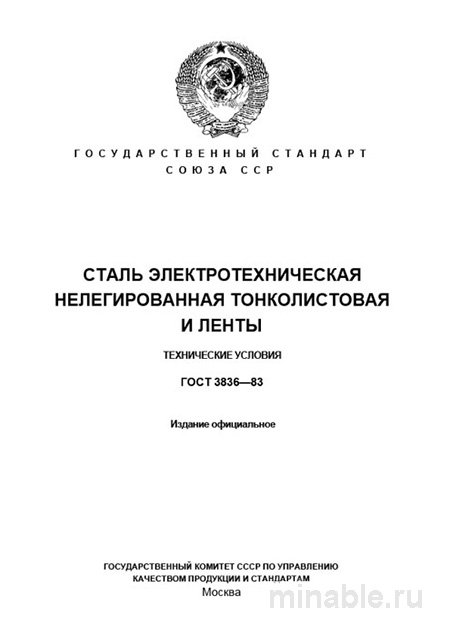

Когда магнитопровод греется сверх нормы, КПД устройства падает, а клиент уходит к конкурентам. ГОСТ 3836-83 — тот самый документ, который помогает избежать таких ситуаций на этапе подбора материала. Нелегированная электротехническая сталь, регламентированная стандартом, обеспечивает баланс между магнитными свойствами и стоимостью. Кстати, экономия на материале без учёта потерь энергии может обернуться перерасходом в 3–5 раз за срок службы изделия. Вот в чём загвоздка: многие закупщики смотрят только на цену за тонну, игнорируя удельные магнитные потери.
Стандарт распространяется на холоднокатаную тонколистовую сталь и ленты для магнитопроводов оборудования переменного тока 50 Гц. Ключевое слово — «нелегированная». Это углеродистая сталь без значительного содержания кремния, в отличие от динамной (ГОСТ 21427.2-83) или трансформаторной. Если коротко: материал для задач, где цена важнее минимальных потерь.
Гибридный запрос «электротехническая сталь нелегированная цена» часто приводит на эту страницу снабженцев и технологов. Честно говоря, без понимания маркировки СТ1–СТ3 любая оценка бюджета будет неточной. Сначала — суть классификации, потом — цифры.
Назначение и область применения
Стандарт регламентирует поставку стали для магнитопроводов аппаратуры с умеренными требованиями к потерям: дроссели, магнитные экраны, элементы реле, сердечники маломощных трансформаторов и двигателей бытовой техники. Основная сфера — массовое производство, где критична себестоимость единицы изделия.
Материал применяют при частоте 50 Гц и индукции до 1,7 Тл. Для высокочастотных или высокоиндуктивных задач нелегированная сталь не подходит — тут нужны легированные марки. Подводные камни начинаются именно на стыке требований конструктора и возможностей материала.
На практике часто сталкиваюсь с тем, что конструкторы закладывают СТ3 там, где достаточно СТ2. Переплата за «запас» может достигать 15–20% без реального выигрыша в характеристиках. А что если наоборот? Недостаточный запас по потерям ведёт к перегреву и отказам.
Классификация и технические требования
Стандарт классифицирует продукцию по состоянию материала и величине удельных магнитных потерь при 1,7 Тл / 50 Гц.
По состоянию: ТН — твёрдая (нагартованная), с повышенной прочностью, но худшими магнитными свойствами; ТМ — мягкая (отожженная), с оптимальной магнитной проницаемостью и пластичностью. Для сборных магнитопроводов обычно выбирают ТМ. И это важно.
Маркировка по потерям: буквы «СТ» + цифра верхнего предела потерь в Вт/кг (СТ1, СТ2, СТ3). Чем меньше цифра, тем ниже потери и выше качество. Например, для СТ2 нормируется не более 6,5 Вт/кг при 1,7 Тл. Плотность ключевых параметров в этом разделе — не случайность: именно они определяют выбор.
Геометрия: толщина 0,50–3,00 мм, ширина листа 240–710 мм, ленты 20–100 мм. Допуски по толщине для ленты уже, чем для листа — это критично при автоматизированной штамповке. Разброс в 0,05 мм может привести к заклиниванию оснастки. По практике, лучше сразу запрашивать класс точности «П» (повышенный), даже если это удорожает партию на 3–5%.
Бюджет закупки и окупаемость
Стоимость нелегированной электротехнической стали зависит от марки, толщины, состояния и объёма партии. Рассмотрим ориентировочные цены для закупки малыми и средними партиями.
| Марка | Толщина, мм | Состояние | Цена (руб./кг) | Применение |
|---|---|---|---|---|
| СТ1 | 0,50 | ТМ | 180–220 | Высокоточные реле, датчики |
| СТ2 | 0,65 | ТМ | 145–175 | Трансформаторы до 1 кВА |
| СТ3 | 1,00 | ТН | 110–135 | Магнитные экраны, корпуса |
| СТ2 | 0,35 | ТМ | 210–250 | Миниатюрные двигатели |
| СТ3 | 2,00 | ТН | 95–115 | Крупногабаритные дроссели |
Общие затраты на партию 5 тонн марки СТ2 толщиной 0,65 мм составят 725 000 – 875 000 рублей. Окупаемость применения более дешёвой СТ3 вместо СТ2 рассчитывается через потери энергии: при разнице потерь 1,5 Вт/кг и нагрузке 2000 часов/год переплата за материал окупается за 14–18 месяцев. Неочевидный плюс: отожжённая сталь ТМ снижает износ штампов на 20–30%, что тоже экономит бюджет.
Расходы на логистику и хранение закладывают в размере 8–12% от стоимости материала. Кстати, лизинг оборудования для раскроя и штамповки часто выгоднее покупки: платежи учитываются в себестоимости, а техника обновляется по графику. Затраты на входной контроль (геометрия, твёрдость) — ещё 2–3% от партии.
Типичные дефекты и риски приемки
Критерии приемки по ГОСТ 3836-83 включают визуальный осмотр, контроль геометрии и проверку документации. Труба — простите, лист — считается годным, если нет окалины, вмятин, забоин, коррозии и отклонений по толщине сверх допусков.
Наиболее частые дефекты: прокатная окалина, заусенцы на кромках, серповидность, несоответствие твёрдости заявленному состоянию. Окалина трудно удаляется, ускоряет износ штампов и ухудшает магнитные свойства собранного пакета. Вот в чём загвоздка: визуально окалина не всегда заметна, требуется лупа или микроскоп.
Раз за разом при приемке мы проверяем не только сертификат, но и выборочный замер толщины микрометром (не штангенциркулем!) в 5–7 точках листа. Проверяем серповидность на поверочной плите. Правильно оформленная документация — такая же часть контроля качества, как и сами замеры. И это важно.
Сравнение с легированными сталями
Чтобы понять место ГОСТ 3836-83 в номенклатуре, сравним его с ГОСТ 21427.2-83 на динамную легированную сталь.
| Критерий | ГОСТ 3836-83 (нелегированная) | ГОСТ 21427.2-83 (динамная) |
|---|---|---|
| Легирующий элемент | Отсутствует (углеродистая) | Кремний до 1,3% |
| Удельные потери P1,7/50, Вт/кг | СТ1: ≤8,0; СТ2: ≤6,5; СТ3: ≤5,0 | 2212: ≤5,3; 2412: ≤4,5 |
| Магнитная проницаемость при 1,7 Тл | Ниже, требует большего сечения | Выше, компактные магнитопроводы |
| Обрабатываемость штамповкой | Хуже (наклёп, пружинение) | Лучше (пластичнее, меньше пружинит) |
| Стоимость, руб./кг | 95–250 | 220–450 |
| Область применения | Бытовая техника, реле, экраны | Промышленные двигатели, генераторы |
Выбор — всегда компромисс. Если продукт — насос или вентилятор, где потери не критичны, ГОСТ 3836-83 экономически оправдан. Для энергоэффективных двигателей нелегированная сталь неприемлема. Почему так? Разница в потерях умножается на часы работы и тариф — сумма выходит ощутимой.
Практические рекомендации и поставщики
При оформлении ТЗ на закупку конкретизируйте требования: не просто «сталь ГОСТ 3836-83 ТМ», а «сталь ГОСТ 3836-83 ТМ, марка СТ2, толщина 0,65 мм, точность прокатки П, поверхность матовая без окалины». Детали экономят время и нервы.
При приемке сосредоточьтесь на окалине — дефекте №1. Её трудно удалить, она ускоряет износ штампов. Для лент толщиной ≤0,5 мм проверяйте кромки: заусенцы ведут к межпластинным замыканиям в пакете. Если коротко: лучше отклонить партию сейчас, чем разбирать бракованный узел потом.
Если планируете купить электротехническую сталь, выбирайте поставщиков с собственной лабораторией входного контроля и возможностью предоставления протоколов испытаний по магнитным свойствам. Запрос «поставщики электротехнической стали ГОСТ 3836-83» выдаст десятки вариантов, но не все они понимают нюансы отжига и контроля твёрдости.
В производстве помните: даже сталь ТМ после штамповки подвергается наклёпу, что ухудшает магнитную проницаемость. Для критичных узлов может потребоваться низкотемпературный отпуск. По практике, это добавляет 5–7% к себестоимости, но снижает брак на 15–20%.
Какие вопросы чаще всего задают? Можно ли заменить СТ2 на СТ3? Только если пересчитаны потери и допущен нагрев. Нужен ли отжиг после штамповки? Для ТМ — обычно нет, для ТН — иногда да, зависит от геометрии детали. Хранить в сухом помещении? Обязательно, коррозия на кромках недопустима.
Внедрение требований ГОСТ 3836-83 — не бюрократия, а способ оптимизировать затраты без ущерба для качества там, где это обосновано. Инвестиции в правильный подбор материала окупаются надёжностью и репутацией. Если коротко: лучше потратить час на анализ маркировки, чем неделю на разбор рекламации.
