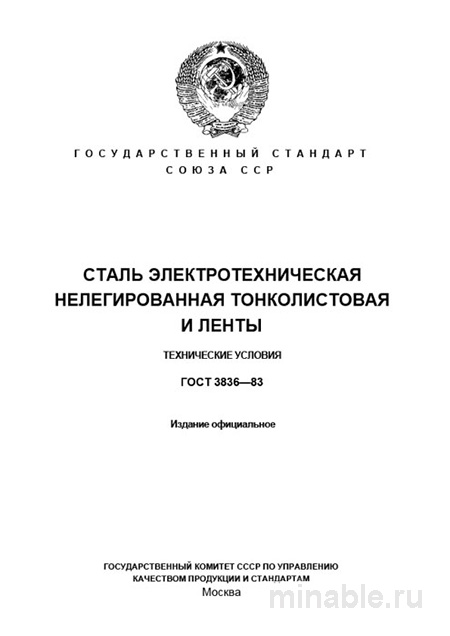

ГОСТ 3836-83: Разбор и Описание Стали Электротехнической

Обзор ГОСТ 3836-83. Нелегированная электротехническая сталь в контексте практического применения

Выбор подходящего материала является ключевым аспектом в производстве машин, особенно таких как электродвигатели и трансформаторы. Этот выбор существенно влияет на эффективность работы устройства, его надежность и экономическую целесообразность. ГОСТ 3836-83 представляет собой нормативный документ, регламентирующий технические требования к холоднокатаной нелегированной стали, предназначенной для изготовления магнитопроводов, функционирующих в условиях переменного тока частотой 50 Гц. В данном обзоре рассматривается практическое применение данного стандарта.

Цель стандарта

ГОСТ 3836-83 охватывает холоднокатаную сталь, не содержащую легирующих элементов, что отличает её от других видов электротехнической стали, таких как динамная или трансформаторная, в которых присутствует кремний. Данный стандарт устанавливает требования к качеству, маркировке, упаковке и транспортировке указанной стали, обеспечивая её соответствие установленным стандартам.

Нелегированная электротехническая сталь, как правило, используется в массовом производстве компонентов, где не требуется минимизация магнитных потерь, но важна стоимость материала. К таким компонентам относятся дроссели, магнитные экраны, реле, сердечники маломощных трансформаторов и электродвигатели, применяемые в бытовой технике.

Основные параметры при выборе продукции

Стандарт классифицирует продукцию по двум основным категориям: твердая (нагартованная) и мягкая (отожженная). Твердая сталь обладает повышенной прочностью, но меньшей магнитной проницаемостью, тогда как мягкая сталь, напротив, характеризуется высокой пластичностью и улучшенными магнитными свойствами.

Кроме того, сталь подразделяется на категории в зависимости от магнитных потерь. Основные марки включают СТ1, СТ2 и СТ3, где меньшее число обозначает более высокие магнитные характеристики. Данная классификация важна для конструкторов, поскольку позволяет им оценить ожидаемые потери в устройствах и произвести соответствующие расчеты.

Методы контроля качества

При поступлении партии стали необходимо провести тщательный контроль качества. Это включает проверку сопроводительных документов, а также оценку физико-механических свойств самой стали.

Основные этапы проверки:

1. Внешний осмотр: Выявление дефектов поверхности, таких как окалины, вмятины, следы ржавчины и заусенцы, особенно на краях, которые могут стать причиной короткого замыкания в готовых устройствах.

2. Измерение геометрических параметров: Проверка толщины стали в различных точках для обеспечения её равномерности.

3. Документальная проверка: Сопоставление маркировки на упаковке с данными, указанными в сертификате соответствия, для подтверждения соответствия заказанным характеристикам.

Сравнительный анализ с другими стандартами

Для более глубокого понимания специфики ГОСТ 3836-83 целесообразно провести сравнительный анализ с другим нормативным документом, например, ГОСТ 21427.2-83, регламентирующим легированную электротехническую сталь.

/ Критерий / ГОСТ 3836-83 (Нелегированная) / ГОСТ 21427.2-83 (Динамная, легированная кремнием) / /------------------------------------/----------------------------------------------------------------------/--------------------------------------------------------------------------/ / Наличие легирующих элементов / Нет / Да (кремний до 1,3%) / / Область применения / Сердечники для простых устройств / Сердечники для мощных устройств (двигатели, генераторы) / / Магнитные потери (Вт/кг) / СТ1: не более 8; СТ2: не более 10; СТ3: не более 12 / 2212: не более 5,3; 2214: не более 6,5; 2216: не более 7,7 / / Стоимость / Ниже / Выше / / Обрабатываемость / Хуже (возможность увеличения твердости после обработки) / Лучше (легкость механической обработки) / / Долговечность / Менее высокая (возможна более быстрая деградация свойств) / Более высокая (улучшенная устойчивость к износу) /

Выбор между нелегированной и легированной сталью представляет собой баланс между стоимостью, характеристиками и условиями эксплуатации. Для устройств, где магнитные потери не являются критичными, нелегированная сталь является экономически выгодным решением. Однако для мощных устройств, таких как электродвигатели и трансформаторы, предпочтительным выбором является легированная сталь.

Рекомендации для специалистов

При работе с нелегированной электротехнической сталью, соответствующей ГОСТ 3836-83, следует учитывать следующие рекомендации:

• При оформлении заказа: Обеспечивать точность спецификации, включая параметры толщины, марки стали, состояния и других характеристик.

• При контроле качества: Обращать особое внимание на наличие дефектов поверхности, которые могут негативно повлиять на эксплуатационные свойства материала.

• На этапе производства: Учитывать возможное изменение механических свойств стали после механической обработки, что может потребовать дополнительных мероприятий для достижения требуемых характеристик.

• Для конструкторов: Принимать во внимание более высокие температурные характеристики и магнитные свойства легированной стали по сравнению с нелегированной.

ГОСТ 3836-83 является важным нормативным документом, который при правильном применении позволяет оптимизировать производственные процессы, повысить качество продукции и снизить затраты.
