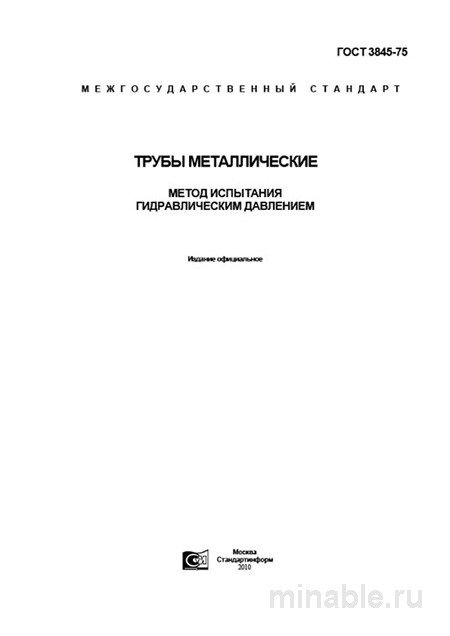

Обзор ГОСТ 3845-75: Методика гидравлических испытаний труб на прочность
Нормативный документ ГОСТ 3845-75 регламентирует процедуру гидравлических испытаний труб различного назначения для определения их способности выдерживать заданные давления. Этот стандарт применяется на предприятиях трубной промышленности и других отраслях, где требуется подтверждение прочностных характеристик трубопроводной продукции.
Цели и задачи
Целью применения ГОСТ 3845-75 является выявление дефектов труб, таких как микротрещины, скрытые полости или ослабленные участки сварных соединений, которые могут привести к разрушению трубопровода при эксплуатации. Стандарт распространяется на трубы из различных материалов, включая сталь, чугун, медь, алюминий и их сплавы.
Следует отметить, что ГОСТ 3845-75 не устанавливает конкретные значения испытательных давлений. Эти параметры определяются другими нормативными документами, специфичными для конкретного типа труб и их назначения. Например, для водопроводных труб действуют отдельные стандарты, регламентирующие параметры испытаний.
Необходимое оборудование
Для проведения гидравлических испытаний по ГОСТ 3845-75 используется специализированное оборудование, обеспечивающее создание и поддержание требуемого давления в трубопроводе. В состав испытательного комплекса входят:
-
Манометр для контроля давления в системе.
-
Заглушки для герметичного перекрытия концов испытуемого участка трубы.
-
Клапан для сброса избыточного давления и удаления воздуха из системы.
Методика проведения испытаний
Процесс гидравлических испытаний включает следующие этапы:
-
Подготовка трубы: заполнение испытуемого участка водой комнатной температуры и удаление воздушных пробок.
-
Нагнетание давления: постепенное и равномерное повышение давления до заданного значения.
-
Выдержка под давлением: поддержание давления на установленном уровне в течение определенного времени (от 5 до 60 секунд), необходимого для выявления потенциальных дефектов.
Оценка результатов
По завершении испытаний проводится визуальный осмотр трубы на предмет наличия течи, разрывов или других признаков повреждения. Особое внимание уделяется сварным швам, которые являются потенциально уязвимыми участками. При отсутствии дефектов труба считается выдержавшей испытания.
После завершения испытаний необходимо обеспечить полное удаление воды из трубопровода, особенно в условиях низких температур, чтобы предотвратить замерзание жидкости и повреждение трубы.
Сравнительный анализ
ГОСТ 3845-75 представляет собой общий метод гидравлических испытаний, применимый к трубам всех типов. В то же время, для отдельных категорий труб действуют специализированные стандарты, такие как ГОСТ 3262-75 (водогазопроводные трубы) или ГОСТ 8734-75 (бесшовные трубы), которые уточняют параметры испытаний и требования к их проведению.
Рекомендации для специалистов
При приемке труб рекомендуется запросить сопроводительную документацию, содержащую результаты гидравлических испытаний. В документе должны быть указаны следующие данные:
-
Величина испытательного давления.
-
Время выдержки под давлением.
-
Результаты осмотра после завершения испытаний.
Также рекомендуется проводить визуальный осмотр труб на наличие механических повреждений и дефектов поверхности. Для труб с резьбовыми соединениями необходимо удостовериться, что испытания были проведены до нарезания резьбы.
При организации процесса испытаний следует соблюдать меры безопасности, использовать защитные экраны и избегать нахождения вблизи трубопровода во время повышения давления. Вода, используемая для испытаний, должна быть очищена и соответствовать требованиям, чтобы не повредить испытуемую трубу или испытательное оборудование. Регулярная проверка точности манометра является обязательным условием проведения испытаний.
Гидравлические испытания труб являются важным этапом контроля качества трубопроводной продукции, обеспечивающим ее надежность и безопасность при эксплуатации. Однако для комплексной оценки качества труб могут применяться и другие методы неразрушающего контроля, такие как ультразвуковая дефектоскопия или радиографический контроль.
